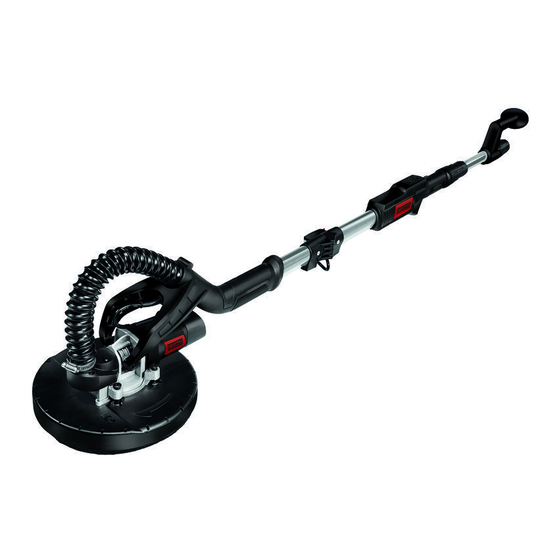

EINHELL JTS225 Handbuch
Trockenbauschleifer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Vielen Dank!
Wir sind überzeugt, dass dieses Werkzeug Ihre
Erwartungen übertreffen wird, und wünschen Ih-
nen viel Freude damit.
Bitte lesen Sie diese Bedienungsanleitung voll-
ständig durch, und beachten Sie die Sicherheits-
hinweise.
Lieferumfang
1x Trockenbauschleifer
1x Verlängerungsrohr
1x Staubschlauch
1x Schleifplatte rund
1x Schleifplatte dreieckig
1x Ausrichtungswerkzeug
1x Werkzeugkoffer
Falls Teile fehlen oder beschädigt sind, wenden
Sie sich bitte an Ihren HORNBACH-Markt.
Zeichenerklärung
Gefahr! Zur Verringerung des Verlet-
zungsrisikos Bedienunganleitung lesen.
Bewahren Sie diese für späteren Gebrauch
auf.
Warnung! Unfall- und Verletzungsgefahr
sowie schwere Sachschäden möglich.
Vorsicht! Schutzbrille tragen. Beim Ar-
beiten können Funken oder umherfliegen-
de Splitter, Späne und Stäube die Augen
verletzen.
Inhaltsverzeichnis
Vorsicht! Zur Vorbeugung von Gehör-
schäden Gehörschutz tragen.
Vorsicht! Staubmaske tragen. Beim Be-
arbeiten von Holz und anderen Materialien
kann schädlicher Staub entstehen. Kein
asbesthaltiges Material bearbeiten!
Schutzklasse II, doppelte oder verstärkte
Isolierung
1
1
2
7
7
8
8
10
10
10
11
11
12
12
12
DE
1
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für EINHELL JTS225
Inhaltszusammenfassung für EINHELL JTS225
-
Seite 1: Inhaltsverzeichnis
Vielen Dank! Wir sind überzeugt, dass dieses Werkzeug Ihre Erwartungen übertreffen wird, und wünschen Ih- nen viel Freude damit. Bitte lesen Sie diese Bedienungsanleitung voll- ständig durch, und beachten Sie die Sicherheits- hinweise. Lieferumfang Inhaltsverzeichnis 1x Trockenbauschleifer Lieferumfang 1x Verlängerungsrohr Zeichenerklärung 1x Staubschlauch Sicherheitshinweise... -
Seite 2: Sicherheitshinweise
Sicherheitshinweise gen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, ALLGEMEINE SICHERHEITSHINWEISE FÜR wenn Ihr Körper geerdet ist. ELEKTROWERKZEUGE c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser WARNUNG Lesen Sie alle Sicherheits- in ein Elektrowerkzeug erhöht das Risiko eines hinweise, Anweisungen, Bebilderungen elektrischen Schlages. - Seite 3 das Elektrowerkzeug ausgeschaltet ist, c) Ziehen Sie den Stecker aus der Steckdose bevor Sie es an die Stromversorgung und/ und/oder entfernen Sie einen abnehmbaren oder den Akku anschließen, es aufnehmen Akku, bevor Sie Geräteeinstellungen vor- oder tragen. Wenn Sie beim Tragen des Elek- nehmen, Einsatzwerkzeugteile wechseln trowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug weglegen.
- Seite 4 BESONDERE SICHERHEITSHINWEISE ZUM oder gebrochene Drähte. Wenn das Elekt- SANDPAPIERSCHLEIFEN: rowerkzeug oder das Einsatzwerkzeug her- a) Dieses Elektrowerkzeug ist zu verwenden unterfällt, überprüfen Sie, ob es beschädigt als Sandpapierschleifer. Beachten Sie alle ist, oder verwenden Sie ein unbeschädigtes Sicherheitshinweise, Anweisungen, Dar- Einsatzwerkzeug.
- Seite 5 l) Legen Sie das Elektrowerkzeug niemals scheibe bewegt sich dann auf die Bedienperson ab, bevor das Einsatzwerkzeug völlig zum zu oder von ihr weg, je nach Drehrichtung der Stillstand gekommen ist. Das sich drehende Scheibe an der Blockierstelle. Hierbei können Einsatzwerkzeug kann in Kontakt mit der Ab- Schleifscheiben auch brechen.
- Seite 6 SICHERHEITSHINWEISE SPEZIELL FÜR Wenn zu starker Druck ausgeübt wird und der SCHLEIFARBEITEN: Motor abgedrosselt wird, wird das Werkzeug a) Benutzen Sie keine überdimensionierten überlastet, was zu uneffizientem Schleifen Schleifblätter, sondern befolgen Sie die führt und den Schleifermotor beschädigen Herstellerangaben zur Schleifblattgröße. kann.
-
Seite 7: Restrisiken
Staubabsaugsystem f) Sicherstellen, dass vor dem Schleifen alle Fremdgegenstände wie Nägel und Schrau- ben aus dem Werkstück entfernt wurden. Die Verwendung einer Staubabsaugung kann g) Keinen Druck auf den Schleifer ausüben; staubbedingte Gefahren reduzieren. das Werkzeug bei angemessener Ge- Zur Vorbeugung von Körperverletzungen einen schwindigkeit einfach seine Arbeit machen geeigneten Staubsauger an den Staubschlauch lassen. -
Seite 8: Produktübersicht
Produktübersicht Bestimmungsgemäße Verwendung Staubschlauch Schlauchanschluss Verlängerungsrohr Das Werkzeug ist zum Trockenschleifen von Tro- Netzkabel ckenbauwänden, Decken und Wänden sowie zum Hauptgriff Entfernen von Farbresten, Klebstoffen und losen Drehverriegelung Putzschichten vorgesehen. Das Werkzeug ist Führungsschiene nicht für den gewerblichen Gebrauch oder zum Schleifplattenverriegelung Entfernen von Material bestimmt, welches toxi- Schleifplatte dreieckig... -
Seite 9: Schleifplatte Abnehmen / Wechseln
STAUBSCHLAUCH Den Schlauchanschluss am Werkzeug Den Schlauchanschluss am Werkzeug oder Verlängerungsrohr lösen und den oder Verlängerungsrohr festziehen, und Staubschlauch 1 einschieben. den Schlauch an einen geeigneten Staub- sauger anschließen. Warnung! Das Werkzeug niemals ohne Zum Abnehmen des Staubschlauchs Staubabsaugsystem verwenden. Schlauchanschluss 2 wieder lösen. -
Seite 10: Verwendung Des Werkzeugs
Verwendung des Werkzeugs Transport und Lagerung Warnung! Das Werkzeug erst dann Vor Transport und Lagerung: einschalten, wenn die Schleifplatte - Sicherstellen, dass das Werkzeug ausgeschal- vollfl ächig auf dem Werkstück aufl iegt und tet und der Netzstecker gezogen ist das Werkzeug an ein geeignetes Staubab- - Die Schleifplatte 9/10 abnehmen... -
Seite 11: Technische Daten
Technische Daten Nennspannung 230–240 V~ / 50 Hz Nennleistung 750 W Leerlaufdrehzahl rund (n) 600 - 1800/min Schwingzahl eckig 2400 - 7200/min Schleiffläche rund Ø 225 mm Schleiffläche eckig 285 x 285 x 285 mm Länge (min./max.) 110 - 165 cm Gewicht 4,4 kg Schutzklasse / II Schalldruckpegel (L... -
Seite 12: Ersatzteile
Ersatzteile Konformitätserklärung Gefahr! Falls das Netzkabel beschä- Wir erklären, dass das unter Technische digt ist, muss es vom Hersteller, des- Daten beschriebene Produkt sen technischen Kundendienst oder von einer ähnlich qualifizierten Personen ersetzt wer- den, um Gefahren zu vermeiden. Warnung! Ersatzteile müssen den vom Trockenbauschleifer JTS 225 Hersteller festgelegten Anforderungen entsprechen.
