4.1.10. Löschen
Mit der letzten Taste (Kreuzsymbol) in der Sensorübersicht können Sie einzelne Telemetriewerte aus dem Widget löschen.
Drücken Sie unten auf OK, wenn Sie alle Einstellungen gemacht haben.
4.2 Timer
CORE
Timer
Im
können Sie acht verschiedene und unabhängige

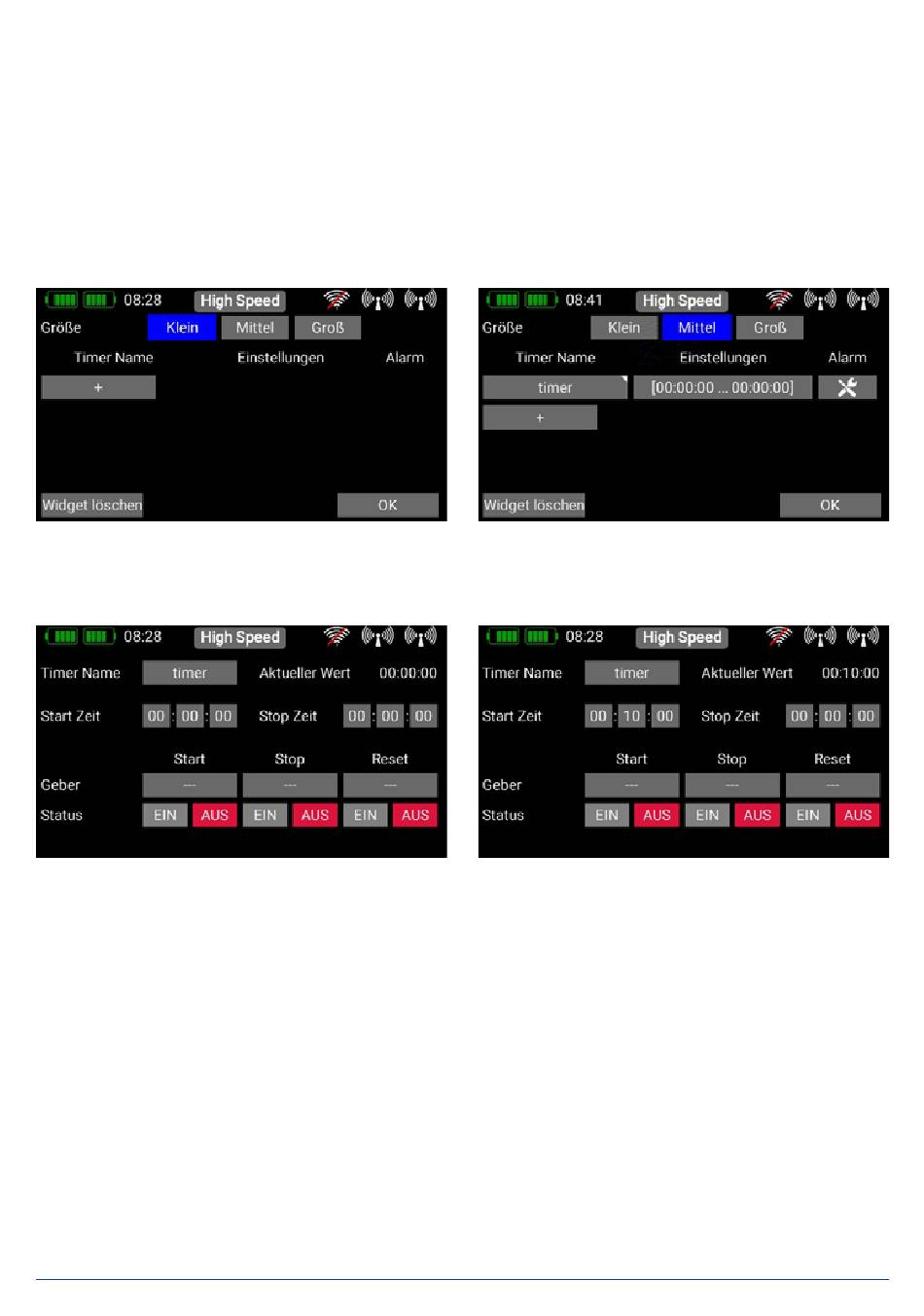

anlegen. Wenn Sie den Widget-Typ Timer auswählen erscheint
der rechts gezeigte Bildschirm. Hier können Sie Timer und die dazugehörenden Alarme einstellen. Drücken Sie die
+
Taste um
einen Timer anzulegen:
Tippen Sie in das Feld unter
Einstellungen
um den Timer zu konfigurieren. Stellen Sie als erstes die Start- und
Stop Zeit
ein: Ist
Start Zeit
Stop
Zeit, zählt der Timer rückwärts, ist die
Stop Zeit
die
größer als die
größer als die Startzeit – vorwärts.
Als nächstes muss ein
Geber
ausgewählt werden, der den Timer startet. Tippen Sie dazu in das leere Feld unter Start. Als Geber
können Schalter, Lineargeber oder Virtuelle Schalter verwendet werden. In unserem Beispiel wird der Gasknüppel verwendet um
den Timer zu starten. Im Folgenden sehen Sie links Ihren Geber und eine Balkenanzeige mit zwei Schaltpunkten.
Jetzt können Sie die beiden Schaltpunkte durch Verschieben mit dem Finger beliebig anpassen. Der rote Bereich markiert den
„Aus-Zustand", der grüne den „Ein-Zustand". Der orangene Bereich markiert die „Hysterese". In diesem Bereich erfolgt keine Um-
schaltung. Sie können den „Aus-Zustand" und den „Ein-Zustand" ganz leicht umdrehen indem Sie einen der beiden Schaltpunkte
Schieber vor oder hinter den anderen schieben.
Diese Einstellbarkeit ermöglicht maximale Flexibilität und Einfachheit – Sie können Ihre Einstellungen sofort mit dem Schalter oder
Lineargeber überprüfen. Links beim Gebersymbol ändert sich die Farbe der Pfeile je nach Einschaltzustand.
Drücken Sie auf
OK
wenn Sie die Einstellungen gemacht haben. Der Vorgang für den
Stop-
und Reset-Geber ist identisch.
41
