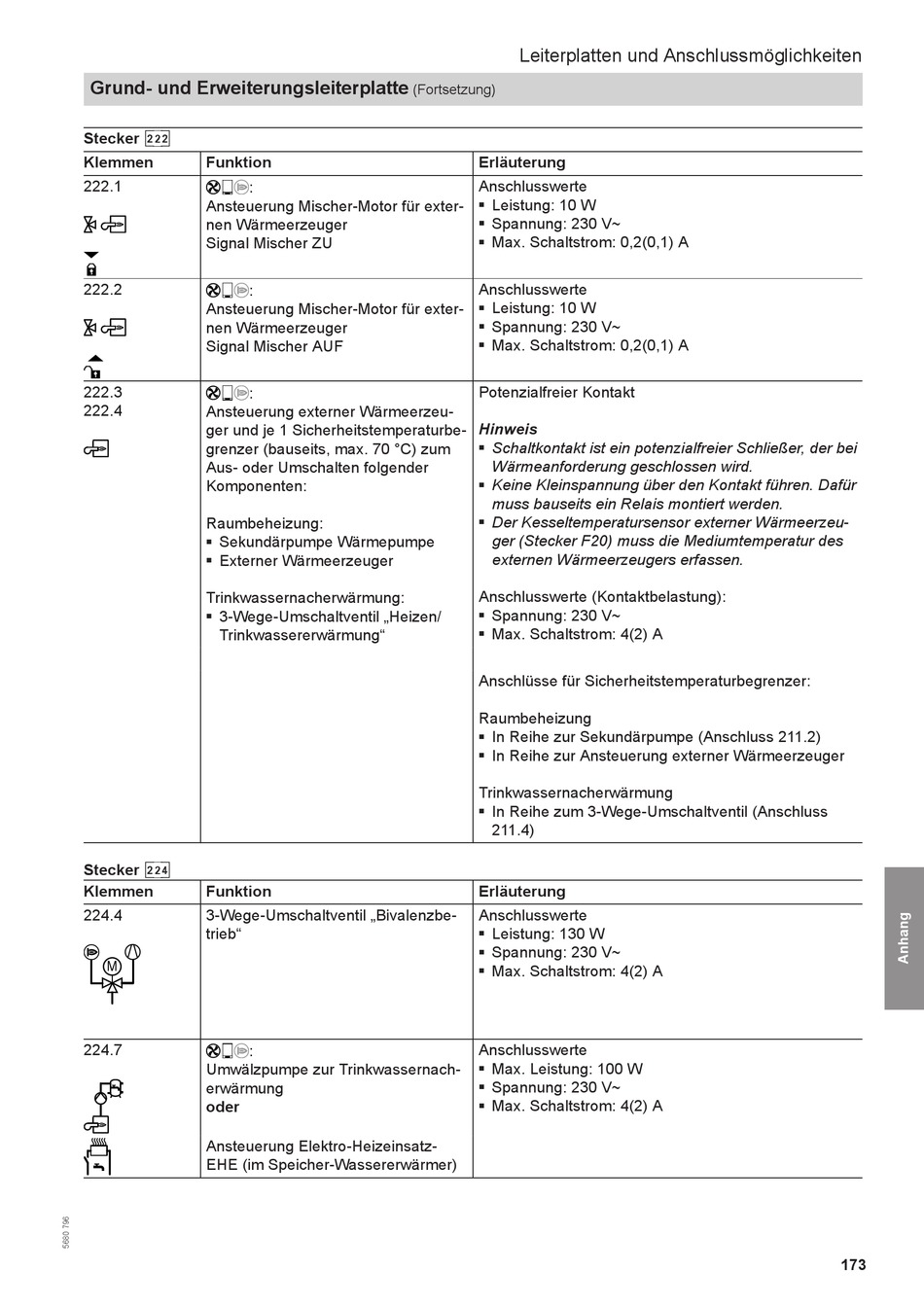

Grund- und Erweiterungsleiterplatte
Stecker
sXS
Klemmen Funktion
222.1
:
Ansteuerung Mischer-Motor für exter-
nen Wärmeerzeuger
Signal Mischer ZU
222.2
:
Ansteuerung Mischer-Motor für exter-
nen Wärmeerzeuger
Signal Mischer AUF
222.3
:
222.4
Ansteuerung externer Wärmeerzeu-
ger und je 1 Sicherheitstemperaturbe-
grenzer (bauseits, max. 70 °C) zum
Aus- oder Umschalten folgender
Komponenten:
Raumbeheizung:
Sekundärpumpe Wärmepumpe
■
Externer Wärmeerzeuger
■
Trinkwassernacherwärmung:
3-Wege-Umschaltventil „Heizen/
■
Trinkwassererwärmung"
Stecker sXF
Klemmen Funktion
224.4 3-Wege-Umschaltventil „Bivalenzbe-
trieb"
M
224.7
:
Umwälzpumpe zur Trinkwassernach-
erwärmung
oder
Ansteuerung Elektro-Heizeinsatz-
EHE (im Speicher-Wassererwärmer)
Leiterplatten und Anschlussmöglichkeiten
(Fortsetzung)
Erläuterung
Anschlusswerte
Leistung: 10 W
■
Spannung: 230 V~
■
Max. Schaltstrom: 0,2(0,1) A
■
Anschlusswerte
Leistung: 10 W
■
Spannung: 230 V~
■
Max. Schaltstrom: 0,2(0,1) A
■
Potenzialfreier Kontakt
Hinweis
Schaltkontakt ist ein potenzialfreier Schließer, der bei
■
Wärmeanforderung geschlossen wird.
Keine Kleinspannung über den Kontakt führen. Dafür
■
muss bauseits ein Relais montiert werden.
Der Kesseltemperatursensor externer Wärmeerzeu-
■
ger (Stecker F20) muss die Mediumtemperatur des
externen Wärmeerzeugers erfassen.
Anschlusswerte (Kontaktbelastung):
Spannung: 230 V~
■
Max. Schaltstrom: 4(2) A
■
Anschlüsse für Sicherheitstemperaturbegrenzer:
Raumbeheizung
In Reihe zur Sekundärpumpe (Anschluss 211.2)
■
In Reihe zur Ansteuerung externer Wärmeerzeuger
■
Trinkwassernacherwärmung
In Reihe zum 3-Wege-Umschaltventil (Anschluss
■
211.4)
Erläuterung
Anschlusswerte
Leistung: 130 W
■
Spannung: 230 V~
■
Max. Schaltstrom: 4(2) A
■
Anschlusswerte
Max. Leistung: 100 W
■
Spannung: 230 V~
■
Max. Schaltstrom: 4(2) A
■
