Sistema de desagüe

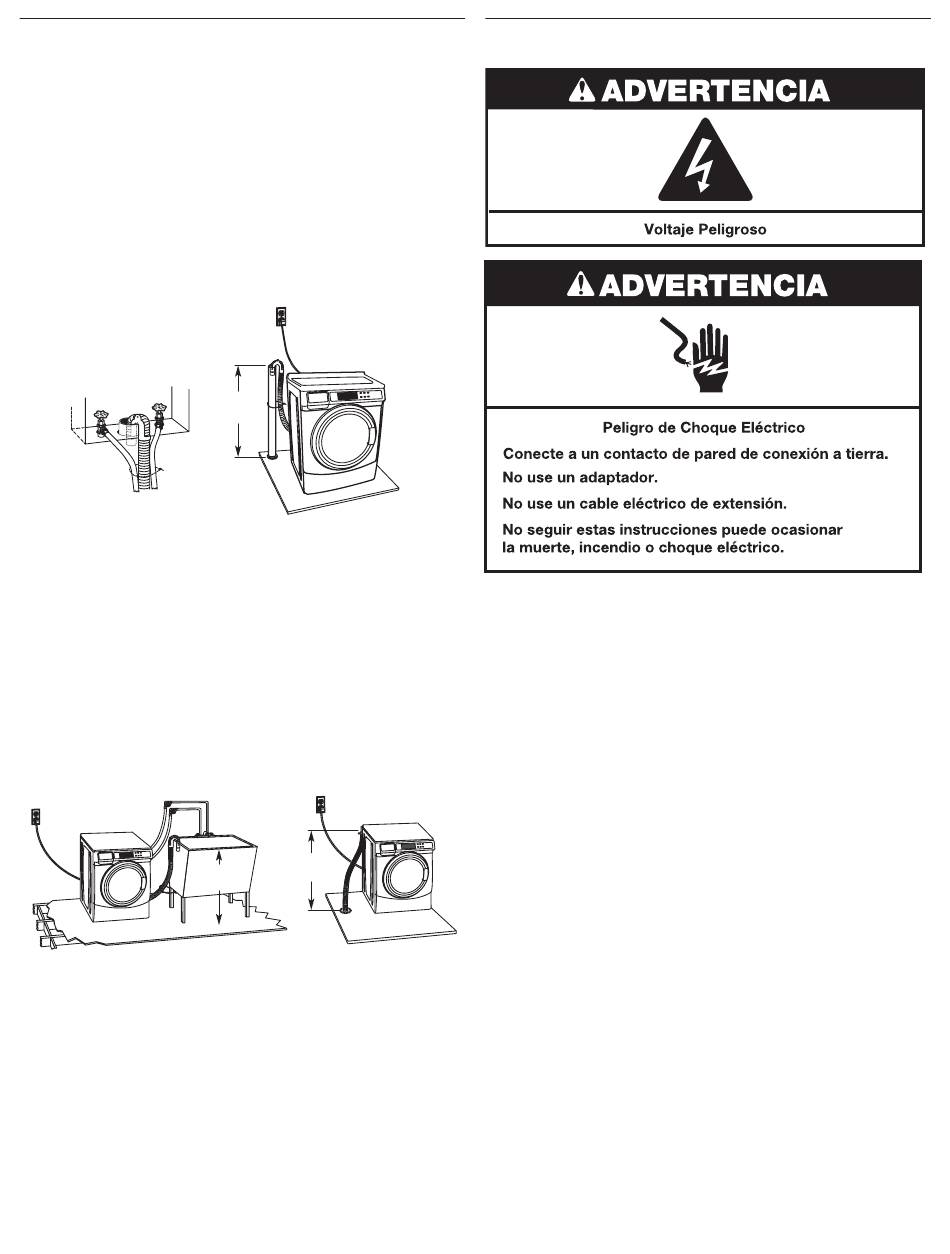

Se puede instalar la lavadora utilizando el sistema de desagüe
por tubo vertical (en el piso o en la pared), el sistema de desagüe
por la tina de lavadero, o el sistema de desagüe por el piso.
Seleccione el método de instalación de la manguera de desagüe
que usted necesite. Vea "Herramientas y piezas".
Sistema de desagüe por tubo vertical – en la pared
o en el piso (vistas A y B)
El desagüe por tubo vertical necesita un tubo vertical con
un diámetro mínimo de 50 mm (2"). La capacidad mínima de
desagüe no puede ser menor de 45,5 L (12 gal.) por minuto.
La parte superior del tubo vertical debe tener una altura mínima
de 762 mm (30") y máxima de 2,4 m (96") desde la parte inferior
de la lavadora.
A
Sistema de desagüe por la tina de lavadero (vista C)
La tina de lavadero necesita una capacidad mínima de 76 L
(20 gal.). La parte superior de la tina del lavadero debe estar
a una altura mínima de 762 mm (30") del piso.
Sistema de desagüe por el piso (vista D)
El sistema de desagüe por el piso necesita una desviación
de sifón que puede adquirirse por separado. Vea "Herramientas
y piezas".
La desviación del sifón debe estar a una distancia mínima
de 710 mm (28") de la parte inferior de la lavadora. Se pueden
necesitar mangueras adicionales.
762 mm
(30" min.)
C
32
762 mm
(30" min.)
B
710 mm
(28" min.)
D
Requisitos eléctricos
Se necesita un suministro eléctrico de 220 ó 240 V, 50 Hz.,
■
protegido con fusibles. Se recomienda un fusible retardador
de 10-16A o un cortacircuitos.
Esta lavadora viene equipada con un cable eléctrico dotado
■
de un enchufe con conexión a tierra.
Para reducir el peligro de posibles descargas eléctricas,
■
el cable debe ser enchufado en un contacto de pared
conectado a tierra de acuerdo con los códigos y normas
locales. Si no hay disponible una salida equivalente, es
responsabilidad y obligación personal del cliente de tener
una salida a tierra apropiada instalada por un electricista
calificado.
Si los códigos lo permiten y se emplea un alambre de
■
conexión a tierra separado, es recomendable que un
electricista calificado determine si la trayectoria de conexión
a tierra es adecuada.
Si se ha dañado el cable de suministro de energía, deberá
■
ser reemplazado por el fabricante, el agente de servicio
o una persona similarmente calificada para evitar riesgos.
No haga la conexión a tierra sobre una tubería de gas.
■
Si no está seguro de que la conexión a tierra de la lavadora
■
sea la adecuada, verifíquela con un electricista competente.
