SUN2000-(50KTL, 60KTL, 65KTL)-M0
Benutzerhandbuch
Stellen Sie sicher, dass die folgenden Bedingungen erfüllt sind. Anderenfalls wird der
SUN2000 beschädigt oder kann sogar zu einem Brandrisiko werden.
l
l
l Stellen Sie sicher, dass der PV-Modulausgang gut gegen die Erde isoliert ist.
l Die PV-Strings, die an dem gleichen MPPT-Stromkreis angeschlossen sind, sollten die
l Bei der Montage von PV-Strings und des SUN2000 können die Plus- oder Minusklemmen

Klemmenbeschreibung

Der SUN2000 bietet 12 DC-Eingangsklemmen, wobei die Klemmen 1 bis 6 vom DC Schalter
1 und die Klemmen 7 bis 12 vom DC-Schalter 2 gesteuert werden.

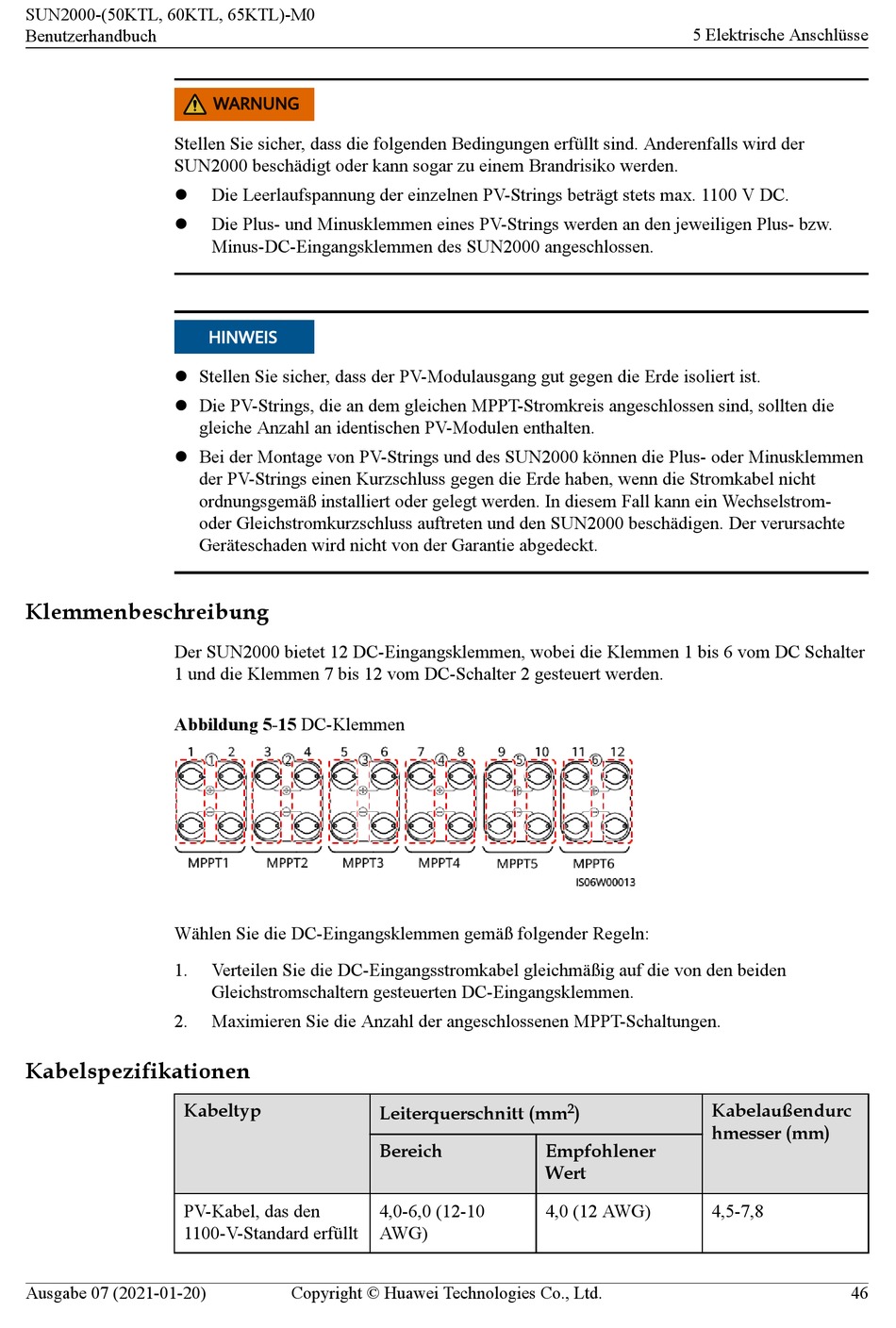

Abbildung 5-15 DC-Klemmen
Wählen Sie die DC-Eingangsklemmen gemäß folgender Regeln:
1.
2.
Kabelspezifikationen
Kabeltyp
PV-Kabel, das den
1100-V-Standard erfüllt
Ausgabe 07 (2021-01-20)
W ARNUNG
Die Leerlaufspannung der einzelnen PV-Strings beträgt stets max. 1100 V DC.
Die Plus- und Minusklemmen eines PV-Strings werden an den jeweiligen Plus- bzw.
Minus-DC-Eingangsklemmen des SUN2000 angeschlossen.
HINWEIS
gleiche Anzahl an identischen PV-Modulen enthalten.
der PV-Strings einen Kurzschluss gegen die Erde haben, wenn die Stromkabel nicht
ordnungsgemäß installiert oder gelegt werden. In diesem Fall kann ein Wechselstrom-
oder Gleichstromkurzschluss auftreten und den SUN2000 beschädigen. Der verursachte
Geräteschaden wird nicht von der Garantie abgedeckt.
Verteilen Sie die DC-Eingangsstromkabel gleichmäßig auf die von den beiden
Gleichstromschaltern gesteuerten DC-Eingangsklemmen.
Maximieren Sie die Anzahl der angeschlossenen MPPT-Schaltungen.
Copyright © Huawei Technologies Co., Ltd.
Leiterquerschnitt (mm
Bereich Empfohlener
Wert
4,0-6,0 (12-10 4,0 (12 AWG)
AWG)
5 Elektrische Anschlüsse
Kabelaußendurc
2
)
hmesser (mm)
4,5-7,8
