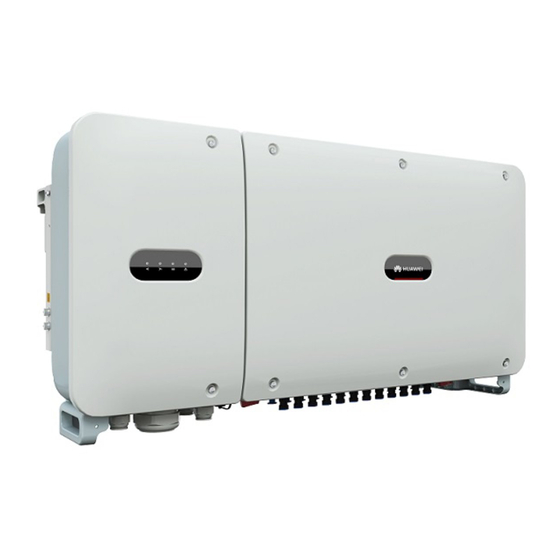

Huawei SUN2000-50KTL-M0 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000-50KTL-M0:
- Benutzerhandbuch (123 Seiten) ,
- Benutzerhandbuch (123 Seiten)
Verwandte Anleitungen für Huawei SUN2000-50KTL-M0
Inhaltszusammenfassung für Huawei SUN2000-50KTL-M0
- Seite 1 SUN2000-(50KTL, 60KTL, 65KTL)-M0 Kurzanleitung Ausgabe: 06 Teilenummer: 31509437 Datum: 25.07.2019 HUAWEI TECHNOLOGIES CO., LTD.
- Seite 2 Verwenden Sie bei der Installation des Geräts isolierte Werkzeuge. Tragen Sie zu Ihrem Schutz geeignete persönliche Schutzausrüstung (PSA). Huawei ist nicht haftbar für jegliche Folgen, die durch eine Nichtbeachtung der in diesem Dokument und in dem Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung entstehen.
- Seite 3 Kontrollleuchte Status Beschreibung Alarm- Rotes Blinken in langen Abständen Ein Warnalarm wurde /Wartungskon- (1 s lang ein und 4 s lang aus) generiert. trollleuchte Rotes Blinken in kurzen Abständen Ein geringfügiger Alarm Alarmstatus (0,5 s lang ein und 0,5 s lang aus) wurde generiert.
-
Seite 4: Montageanforderungen
Montageanforderungen Montagewinkel Montageabstände ANMERKUNG Um die Montage des SUN2000 an die Montagehalterung, den Anschluss von Kabeln an die Unterseite des SUN2000 und zukünftige Wartungsarbeiten am SUN2000 zu vereinfachen, wird empfohlen, an der Unterseite einen Abstand zwischen 600 mm und 730 mm einzuhalten. Montage des SUN2000 ANMERKUNG Die Montagehalterung des SUN2000 weist vier... - Seite 5 ANMERKUNG Es wird Ihnen geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schützen.
-
Seite 6: Kabel Installieren
Kabel installieren Montagevorbereitungen ANMERKUNG Stellen Sie vor dem Installieren von Kabeln sicher, dass alle Kabelschuhe und Kabel vorbereitet sind. In der folgenden Tabelle sind lediglich die empfohlenen Kabelspezifikationen aufgeführt. Weitere Kabelspezifikationen finden Sie im Benutzerhandbuch. Modell/ Name Beschreibung Technische Daten •... - Seite 7 Installieren des Erdungskabels ANMERKUNG Für das Anschließen des PE-Kabels für den SUN2000 wird der Erdungsanschluss am Gehäuse bevorzugt. Der Erdungsanschluss in dem Wartungsfach wird hauptsächlich für den Anschluss an das Erdungskabel verwendet, das in dem mehradrigen Wechselstromkabel enthalten ist. Weitere Details finden Sie in Abschnitt „4.4 Anschließen der AC-Ausgangsstromkabel“.
- Seite 8 ANMERKUNG Bei Verlust der Schrauben an der Gehäusetür finden Sie Ersatzschrauben in dem Beutel mit Montagematerial, der mit der Abdeckung des Induktors im unteren Bereich des Gehäuses verbunden ist. Ablageposition der Ersatzschrauben 3. Entfernen Sie die Abdeckung und hängen Sie sie an den Haken der Gehäusetür. Anschließen der AC-Ausgangsstromkabel ANMERKUNG •...
- Seite 9 3. Isolieren Sie das AC-Ausgangsstromkabel mit einer Abisolierzange ausreichend weit ab (Mantel und Isolierschicht). (Stellen Sie sicher, dass sich der Mantel im Wartungsfach befindet.) a. Dreiadriges Kabel (ohne b. Vieradriges Kabel (mit Erdungskabel, Erdungskabel und Neutralleiter) jedoch ohne Neutralleiter) Kern Isolierung Kabel Ebene...
- Seite 10 5.Verbinden Sie das AC-Ausgangsstromkabel. Vergewissern Sie sich, dass die AC-Abschlüsse feste und solide elektrische Anschlüsse bieten. Geschieht dies nicht, kann es zu einer Fehlfunktion des SUN2000 sowie zu Beschädigungen seines Klemmenblocks kommen und es können sogar thermische Ereignisse in Gang gesetzt werden.
- Seite 11 SUN2000-65KTL-M0 a. Dreiadriges Kabel (ohne Erdungskabel) b. Vieradriges Kabel (mit Erdungskabel) 6. Ziehen Sie die Gewindesicherung der Dichtmutter an. 7. Entfernen Sie Verschmutzungen aus dem Wartungsfach. Anschließen der DC-Eingangskabel Auswählen von DC-Eingangsklemmen ANMERKUNG Der SUN2000 verfügt über zwei Gleichstromschalter, die DC SWITCH 1 und DC SWITCH 2 heißen. DC SWITCH 1 steuert die ersten bis sechsten Kontaktpaare der DC-Eingangsklemmen, während DC SWITCH 2 die siebten bis zwölften Kontaktpaare der DC-Eingangsklemmen steuert.
- Seite 12 1. Verwenden Sie die mit dem SUN2000 bereitgestellten Amphenol Helios H4 PV- Steckverbinder. Wenn die Klemmen verloren gegangen sind oder beschädigt wurden, kaufen Sie PV-Steckverbinder des gleichen Modells. Durch inkompatible PV-Steckverbinder beschädigte Geräte fallen nicht unter Garantie- oder Wartungsvertragsleistungen. 2. Bei den mit den DC-Steckverbindern gelieferten Metallkontakten handelt es sich entweder um kaltumformende Kontakte oder Stempelformkontakte.
- Seite 13 Anschließen eines DC-Eingangsstromkabels (mit Stempelformkontakten) Positiver Metallkontakt Plus-Steckverbinder H4TC0003 Minus-Steck- Negativer Metallkontakt (Amphenol) verbinder Klicken Das Kabel darf sich Empfohlen: PV-Kabel, das nach dem Aufcrimpen den 1100-V-Standard erfüllt nicht abziehen lassen. Stellen Sie Verwenden Sie sicher, dass einen Multimeter zum Messen der Sicherungs- Klicken Gleichspannung.
- Seite 14 Anschluss am Klemmenblock (empfohlen) 1. Isolieren Sie das Kommunikationskabel mit einer Abisolierzange ausreichend weit ab (Mantel und Isolierschicht). 2. Verlegen Sie das Kabel durch die 3. Entfernen Sie die Kabelklemmenbasis vom Kabelverschraubung. Klemmenblock. Schließen Sie das Kommunikationskabel an die Klemmenbasis Portdefinition Beschreibung RS485A-, RS485-...
- Seite 15 ANMERKUNG Entscheiden Sie beim Anschließen der Kabelabschirmung anhand der Standortanforderungen über das Crimpen des Kabelschuhs. Verbinden Sie die Kommunikationskabel mit den Kabeln auf der Innenseite des Wartungsfachs. 6. Ziehen Sie die Gewindesicherung der Dichtmutter an und dichten Sie die Kabelverschraubung ab. Anschluss am RJ45-Netzwerkport 2.
- Seite 16 ANMERKUNG Verbinden Sie die Kommunikationskabel mit den Kabeln auf der Innenseite des Wartungsfachs. 5. Ziehen Sie die Gewindesicherung der Dichtmutter an und dichten Sie die Kabelverschraubung ab. (Optional) Installieren des Solar-Tracker-Netzkabels Das Netzkabel des Solar-Trackers kann nur am SUN2000-65KTL-M0 installiert werden. 1.
- Seite 17 4. Verbinden Sie das Netzkabel des Solar-Trackers. 5. Installieren Sie den Abschirmdeckel an den 6. Befestigen Sie das Netzkabel des Solar- Anschlussklemmen. Trackers. 7. Ziehen Sie die Gewindesicherung der Dichtmutter an und dichten Sie die Kabelverschraubung...
-
Seite 18: Überprüfen Der Montage
Überwachungs- und Wartungsplattform unterstützt die Abfrage von Alarmen, die Einstellung von Parametern und die Durchführung von Routinewartungen. Der Name der App lautet SUN2000. 2. Rufen Sie den Huawei App-Store (https://appstore.huawei.com) oder Google Play (https://play.google.com) auf, suchen Sie nach SUN2000 und laden Sie das App- Installationspaket herunter. - Seite 19 WLAN-/Bluetooth-Verbindung Verbindung per USB-Datenkabel Verbindungsmodus Benutzer Schnelleinstell Anmeldeseite auswählen auswählen ungen Funktionsmenü • Die Screenshots in diesem Dokument stammen von der App-Version 3.2.00.001 (Android). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des WLAN-Hotspots Adapter-SN des WLAN-Moduls und das Anfangspasswort Changeme. •...
