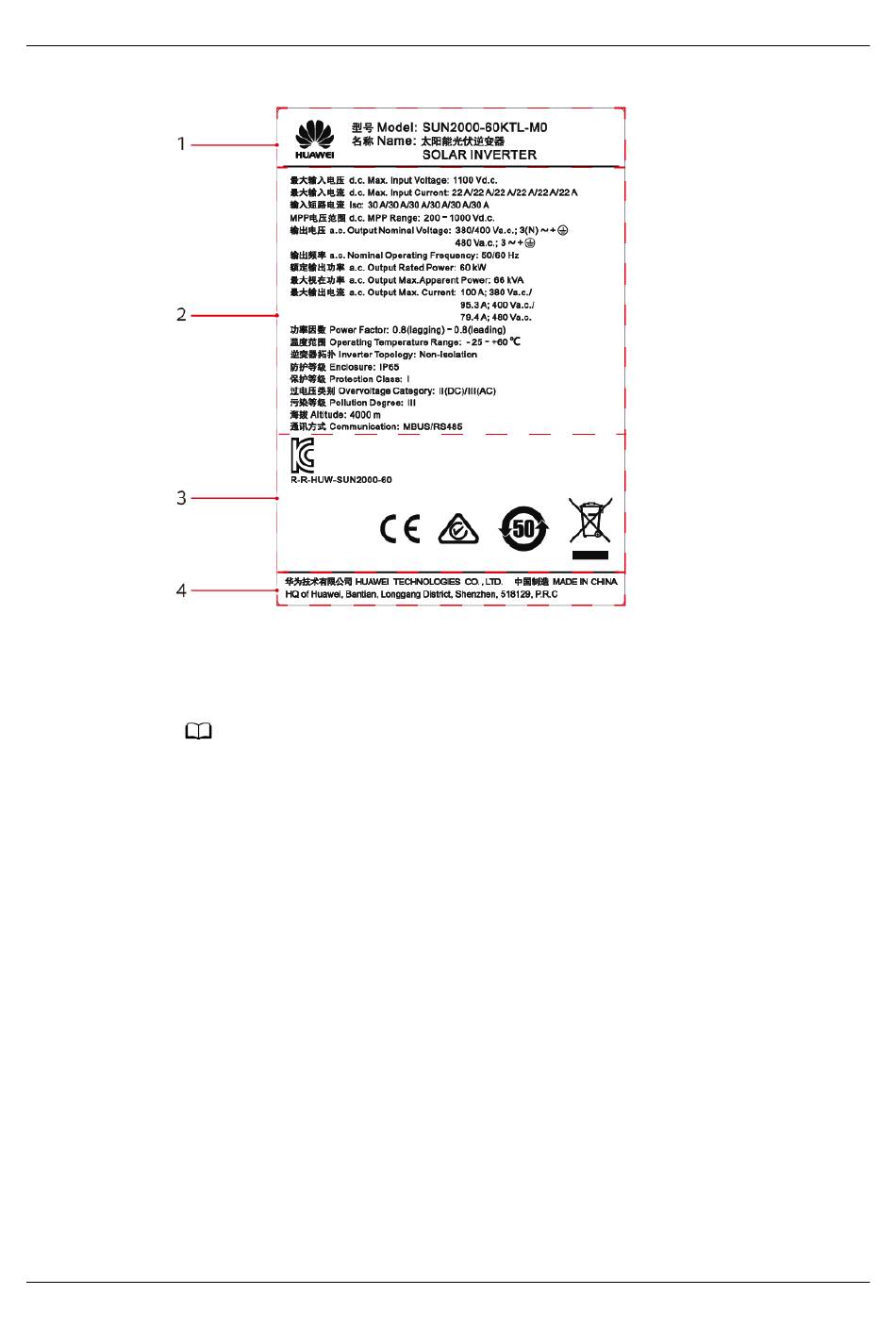

Abbildung 2-4 Typenschild des SUN2000-60KTL-M0
(1) Marke, Produktbezeichnung und Modellnummer
(3) Konformitätssymbole

2.4 Funktionsprinzipien

2.4.1 Konzeptdiagramm

An den SUN2000 werden zwölf PV-Strings angeschlossen. Die Eingänge werden im
SUN2000 in sechs MPPT-Routen gruppiert, um den maximalen Leistungspunkt der PV-
Strings zu verfolgen. Anschließend wird der Gleichstrom über einen Wechselrichter in
dreiphasigen Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf
Gleichstrom- als auch Wechselstromseite unterstützt.
Abbildung 2-5
dar.
Ausgabe 07 (2021-01-20)
ANMERKUNG
Die Abbildung des Typenschilds dient nur zu Referenzzwecken.
stellt das Konzeptdiagramm für die Modelle SUN2000-50KTL/60KTL-M0
Abbildung 2-6 stellt das Konzeptdiagramm für das Modell SUN2000-65KTL-M0 dar.
