SUN2000P-375 W Smart PV-Optimierer

Kurzanleitung

Ausgabe: 05

Teilenummer: 31509029

Date: 20.10.2020

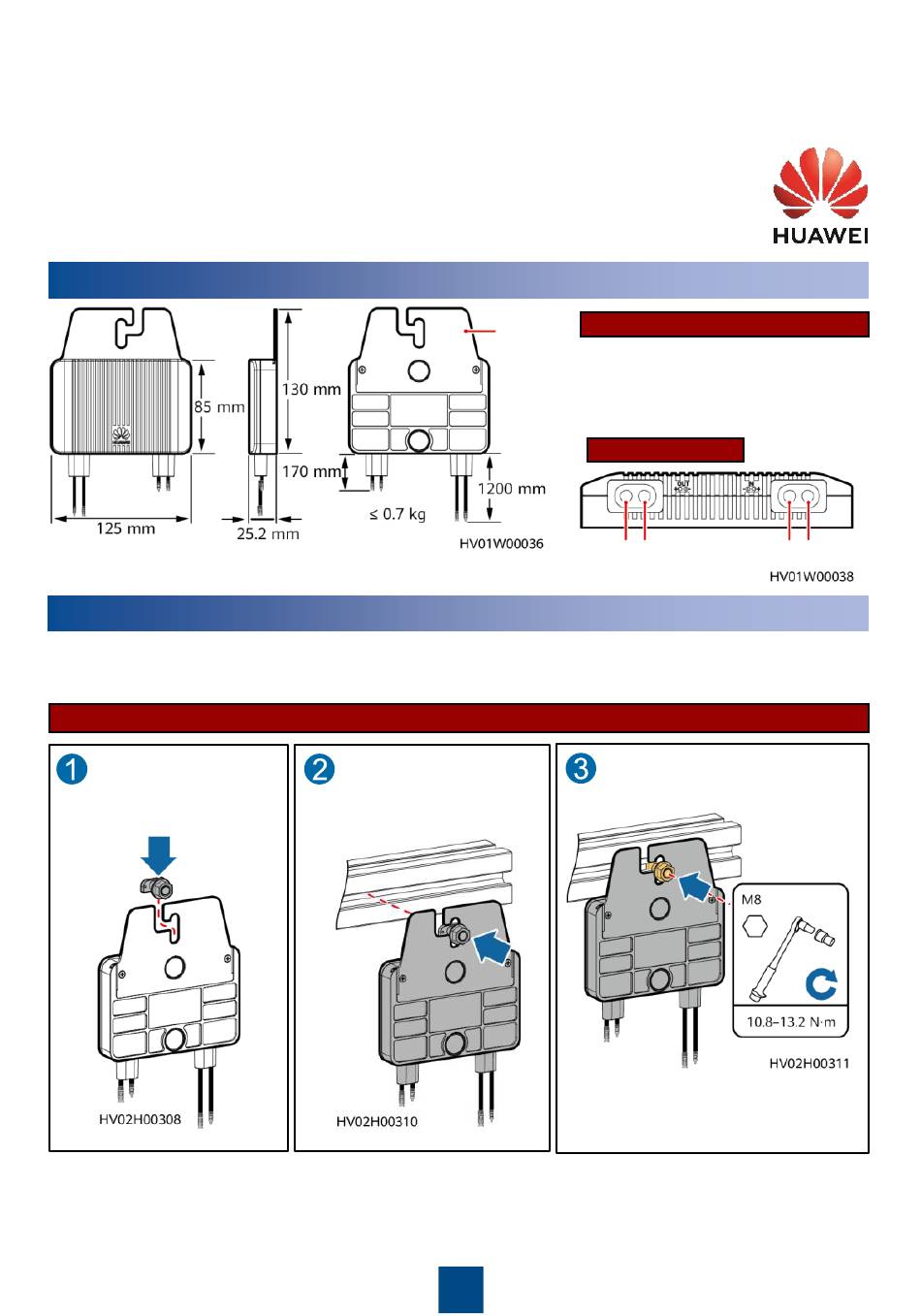

Ü bersicht

Montage des SUN2000P

Befestigen Sie den SUN2000P an einem PV-Modulträger oder einem PV-Modulrahmen. Die

benötigten Befestigungsmaterialien sind abhängig von der Einbaulage.

Montieren des SUN2000P auf dem Aluminium-Strangpressprofil eines PV-Modulträgers

Bauen Sie die

Flanschmutter und den

SUN2000P zusammen.

Befesti-

gungslasche

Montieren Sie den

SUN2000P auf dem

Aluminium-

Strangpressprofil.

Modell-Namenskonventionen

SUN2000P-375 W

– SUN2000P: Smart PV-Optimierer

– 375 W: maximale

Eingangsleistung 375 W

Portdefinition

OUT+ OUT–

Ziehen Sie die Mutter

fest.

IN–

IN+

Seite 1 Befestigungsmaterialien sind abhängig von der Einbaulage. Montieren des SUN2000P auf dem Aluminium-Strangpressprofil eines PV-Modulträgers Ziehen Sie die Mutter Montieren Sie den Bauen Sie die fest. SUN2000P auf dem Flanschmutter und den Aluminium- SUN2000P zusammen. Strangpressprofil. Copyright © Huawei Technologies Co., Ltd. 2020. Alle Rechte vorbehalten.
Seite 2 Montieren des SUN2000P (Vorderseite nach außen gerichtet) auf einem PV-Modulrahmen Bauen Sie den Montieren Sie die Sichern Sie die Montagehalterung des Rahmens. SUN2000P und die Montagehalterun Montagehalterun g des Rahmens g des Rahmens auf der Rückseite zusammen. des PV- Modulrahmens. PV-Modul Positionierungsstange Dach...
Seite 3 Montieren des SUN2000P auf dem Stahlkanal eines PV-Modulträgers (durch einen Schlitz) Bauen Sie die T- Montieren Sie die T- Ziehen Sie die Mutter fest. förmige Mutter und förmige Mutter auf den SUN2000P dem Stahlkanal. zusammen. Ein 41 mm starker Stahlkanal wird als Beispiel verwendet.
Seite 4 2. Prüfen Sie, ob alle Kabel zuverlässig mit der korrekten Polarität angeschlossen sind und kein Kurzschluss vorliegt. Einschalten des Systems Weitere Details finden Sie in der Beschreibung Huawei Technologies Co., Ltd. zum Einschalten des Wechselrichters. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China www.huawei.com...
