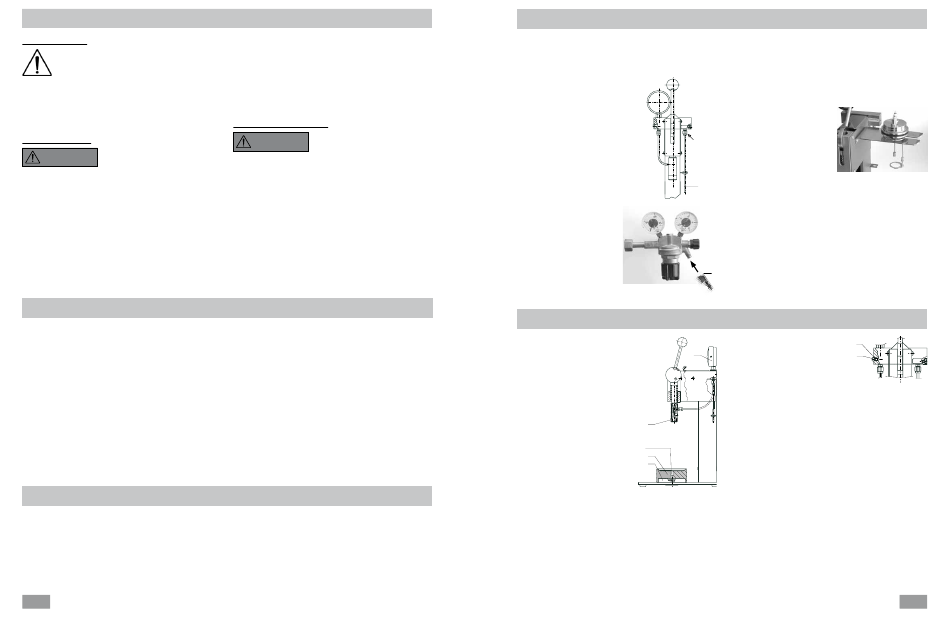

Consignes de sécurité
Pour votre protection
Lisez intégralement la notice d'utilisation avant
la mise en service et respectez les consignes de
sécurité.
•
Laissez la notice à portée de tous.
•
Attention, seul le personnel formé est autorisé à utiliser
l'appareil.
•
Respectez les consignes de sécurité, les directives, ainsi que
les prescriptions pour la prévention des accidents du travail.
Utilisation de l'appareil
Avant la mise en service, contrôler
DANGER
la pression de sortie au niveau du
réducteur de pression et la compa-
rer à la pression affichée au ma-
nomètre.
Avertissement
de
danger
L'oxygène sous forme de gaz com-
primé est un comburant ; il favo-
rise les combustions intensives ; il
peut réagir violemment à des sub-
stances combustibles.
•
Le temps de remplissage ne doit pas être réglé sur une valeur
inférieure à 30 sec., pour recevoir un remplissage d'oxygène
suffisant.
Utilisation conforme et description de l'appareil
Application
Le poste de remplissage d'oxygène C 48 d'IKA est conçu unique-
ment pour le remplissage des bombes calorimétriques C 7010, C
7012 et AOD 1.1 avec de l'oxygène.
Déballage
Déballage
•
Déballez l'appareil avec précaution.
•
En cas de dommage, établissez immédiatement un constat
correspondant (poste, chemins de fer ou transporteur).
12
•
Si l'aération est insuffisante, des mélanges explosifs peuvent
se former. L'appareil doit donc être utilisé exclusivement dans
des espaces bien aérés.
•
Vérifier que les joints ne sont pas endommagés avant chaque
utilisation .
•
Après le travail, fermer le réducteur de pression de
l'alimentation en oxygène.
Pour la protection de l'appareil
Le travaux de maintenance ne peu-
DANGER
vent être effectués que lorsque
l'appareil est exempt de pression.
Au terme de l'exploitation, la sou-
pape principale d'alimentation en
oxygène doit être fermée.
Le pointeau de soupape (29) est
:
bloqué avec de la peinture de pro-
tection afin d'éviter toute rotation
indésirable. Il ne peut être tournée
que lorsque l'appareil est exempt
de pression.
•
Maintenez les conduites d'oxygène et les raccords à vis ex-
empts de graisse.
Description de l'appareil
•
Le tuyau de refoulement de 2 m fourni peut être installé sans
problème sur la bouteille d'oxygéne. Il n'est donc pas néces-
saire d'installer le poste de remplissage C 48 à proximité de la
bouteille d'oxygène.
•
La pression de rewmplissage réglée et la pression présente
dans la bombe calorimétrique peuvent être lues directement
sur le lieu de travail, des volumes de remplissage insuffisants
dus au non-respect du temps de remplissage minimal sont
évités.
•
Le temps de remplissage est réglable en continu.
•
Une manipulation constante de la bouteille d'oxygène n'est
plus nécessaire car la soupape de retenue automatique ne
s'ouvre que lorsque une bombe calorimétrique est remplie.
•
Une plaque support à visser à gauche ou à droite permet la
préparation des échantillons.
Volume de livraison
•
C 48 remplissage d'oxygène
•
Toriques d'étanchéité
•
Plateau de réception
•
Tuyau de refoulement (2 m)
•
Mode d'emploi
Installation
Raccordement du tuyau de refoulement
Le tuyau de refoulement (43) fourni est conçu pour résister à une
pression max. 40 bars. Il mesure 2 m de long et peut être posé
sans problème sur la bouteille d'oxygène (rayon de courbure mini-
mal autorisé: 80 mm).
Il est raccordé au point „A (SW
10)".
Des flexibles plus longs sont
disponibles sur demande.
A
43
Sur le manodétendeur C 29 (ac-
cessoir) de la bouteille d'oxygène
se trouve un filet au pouce R1/4
auquel (SW 17) est raccordée
l'autre extrémité du tuyau de re-
foulement
Pour les manodétendeurs améri-
cains, un adapteur adéquat est
joint au tuyau de refoulement.
C 29
Mise en service
La pression de remplissage néces-
saire, qui s'élève généralement à 30
11
bars, est réglée au niveau du mano-
détendeur de la bouteille d'oxygène.
La pression réglée peut également
être lue sur le manomètre (11).
La soupape de retenue automatique
(33) intégrée dans le poste de rem-
plissage d'oxygène permet d'éviter
un dégagement d'oxygène inoppor-
32
tun. Au terme du travail, la sou-
pape principale de l'alimentation
en oxygène doit être fermée.
3
50
La bombe calorimétrique est posée
38
dans le plateau de réception (38 ou
50). Le plateau de réception (38 ou
50) peut être réglé en dévissant la vis
(3) de sorte que la tête de remplissa-
ge (32) s'adapte avec précision sur la
conduite d'alimentation en oxygène
de la bombe calorimétrique.
Pour remplir cette dernière, il suffit
alors de baisser le levier manuel. La
montée de la pression peut être con-
trôlée sur le manomètre.
Bombes calorimétriques
Les bombes calorimétriques C 1/8; C 7010, C 7011, C 7012 et
AOD 1.1 portent au niveau du fond ou de l'écrou-raccorsd de la
partie inférieure, un marquage indiquant l'année et le numéro de
fabrication.
Montage de la support
La plaque support fournie peut
être vissée à droite ou à gauche.
Le couvercle de la bombe calori-
métrique peut être déposé sur la
(SW 10)
plauqe support. Ce la facilite le
montage des bombes calorimé-
triques.
(SW 17)
Le temps de remplissage réglé en
22
usine peut être modifié en tournan le
29
pointeau de soupape (29). La rotati-
on dans le sens horaire de la soupape
de sûreté permet d'obtenir un temps
de remplissage plus long.
Le temps de remplissage ne doit pas être réglé sur une
valeur inférieure à 30 sec. afin d'éviter toute formation de
tourbillons des substances de combustion dans le creuset.
Le pointeau de soupape (29) est bloqué avec de la peinture
de protection afin d'éviter toute rotation indésirable. Il ne
peut être tourné que dans un état exempt de pression.
13
