IKA RC 5 basic Betriebsanleitung
Vorschau ausblenden Andere Handbücher für RC 5 basic:

Werbung

20000017145a
RC 5 basic_062018

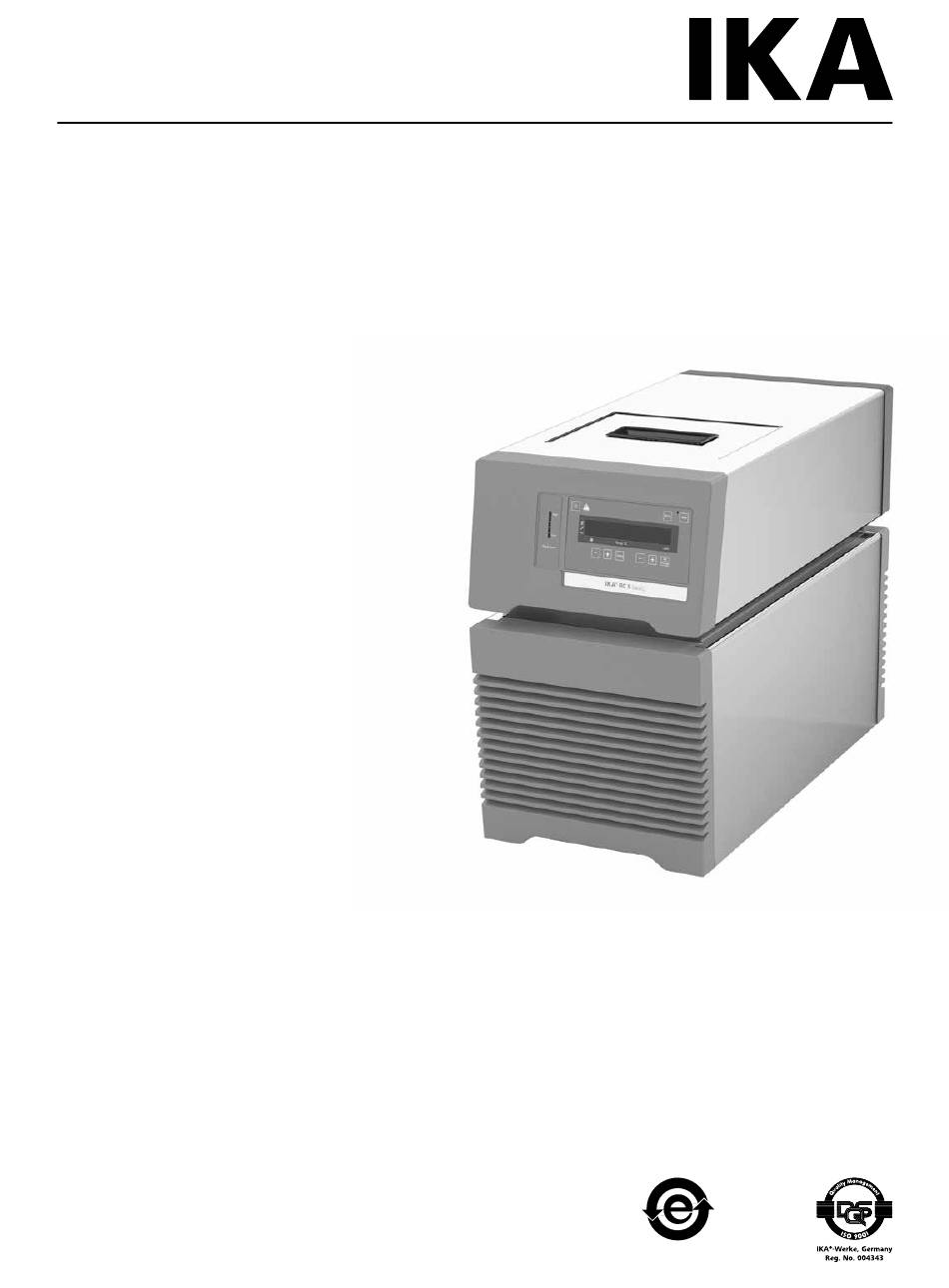

IKA RC 5 basic
Betriebsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IKA RC 5 basic

  • Seite 1 20000017145a RC 5 basic_062018 IKA RC 5 basic Betriebsanleitung...
  • Seite 2: Geräteaufbau

    Geräteaufbau Fig. 1 Pos. Pos. Deckel Einfüllöffnung Bedienfeld und Anzeige Griff Lüftungsgitter RS 232-Anschluss USB-Anschluss Anschluss für externen Temperaturfühler Pumpenanschluss IN Pumpenanschluss OUT Netzschalter Netzbuchse Backflow Overflow...
  • Seite 3: Inhaltsverzeichnis

    Auspacken ������������������������������������������������������������������������������������������������������������������������������������������������������������7 Lieferumfang ���������������������������������������������������������������������������������������������������������������������������������������������������������7 Vorbereitungen ............................7 Aufstellung ������������������������������������������������������������������������������������������������������������������������������������������������������������7 Anschluss der Rohrleitungen/Schläuche �����������������������������������������������������������������������������������������������������������������7 Füllen und Entleeren ����������������������������������������������������������������������������������������������������������������������������������������������8 Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten) ��������������������������������������������������������������������������������9 Bewegen des Geräts ��������������������������������������������������������������������������������������������������������������������������������������������11 Bedienfeld und Anzeige ..........................11 Inbetriebnahme und Betrieb ........................12 Menü “Einstellungen“ ..........................13 Menüstruktur ������������������������������������������������������������������������������������������������������������������������������������������������������13 Allgemeine Informationen zur Einstellung der Menüoptionen ������������������������������������������������������������������������������13 Betriebsart (MODE) ����������������������������������������������������������������������������������������������������������������������������������������������13...
  • Seite 4: Konformitätserklärung

    Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2014/35/EU, 2006/42/EG, 2004/108/EG und 2011/65/EU entspricht und mit den folgenden Normen und norminativen Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-010, EN 61326-1, EN 60529, EN ISO 12100 und DIN 12876-1� Zeichenerklärung (Extrem) Gefährliche Situation, bei der die Nichtbeachtung des Sicherheitshinweises zu GEFAHR...
  • Seite 5: Sicherheitshinweise

    • Lesen Sie die Betriebsanleitung vor Inbetriebnahme senen Gefäßen unter einem geeigneten Abzug verarbei- vollständig und beachten Sie die Sicherheitshinweise. tet werden� Bei Fragen bitte den IKA Anwendungssup- • Bewahren Sie die Betriebsanleitung für alle zugänglich auf� port kontaktieren� • Beachten Sie, dass nur geschultes Personal mit dem Gerät arbeitet�...
  • Seite 6: Entsorgung Des Geräts

    Das Bad immer leeren, wenn das Ge- Die folgenden Flüssigkeiten nicht HINWEIS HINWEIS rät längere Zeit nicht benutzt wird� verwenden: - Unbehandeltes Leitungswasser - Säuren oder Laugen Entsorgung des Geräts: - Lösungen mit Halogeniden: Chloride, Fluoride, Bromide, • Das Gerät muss in Übereinstimmung mit den lokalen und Iodide oder Schwefelbleiche landesspezifischen Vorschriften entsorgt werden�...
  • Seite 7: Auspacken

    Luftfeuchtigkeit, vor ungewolltem Wassereintrag und der damit verbundenen Volumenzunahme� Wärmeausdehnung der Flüssigkeit überprüfen� - Den “Backflow“-Anschluss mit einem geeigneten Schlauch am IKA Kalorimeter anbringen� Wenn kein IKA Kalorimeter angeschlossen ist, ver- schließen Sie bitte den „Backflow“-Anschluss mit der Überwurfmuttern beiliegenden Kunststoffkappe� Fig. 2 - Die Schläuche für die Umwälzung des externen Sys-...
  • Seite 8: Füllen Und Entleeren

    - Den Netzstecker einstecken und das Gerät am Netz- schalter (10) einschalten� - Auf der Anzeige erscheint eine Warnung, die auf ei- Externes External nen niedrigen Füllstand hinweist� Währenddessen system system leuchtet das untere LED-Segment rot auf, um auf den niedrigen Füllstand hinzuweisen (siehe Fig�...
  • Seite 9 - Um die Flüssigkeit aus dem Bad abzulassen, einen Schlauch an den Ablassanschluss anschließen und das Ablassventil mit einem Schlitzschraubendreher im Ge- genuhrzeigersinn drehen� Fig. 8 Warnung: Das Bad nicht leeren, während die Flüssigkeit noch kalt ist, Erfrierungsgefahr�...
  • Seite 10: Flüssigkeiten (Standardinformationen Über Ika Flüssigkeiten)

    • Flüssigkeiten (Standardinformationen über IKA Flüssigkeiten): Betriebstemperaturbereich Betriebstemperaturbereich Empfohlene Flammpunkt Bezeichnung für offene für geschlossene Sicherheitstemperatur (°C) Bad-Anwendung Bad-Anwendung (°C) (°C) (°C) CF�EG28�N10�80�8 -10 ��� 80 -10 … 80 CF�EG39�N20�80�16 -20 … 80 -20 … 80 CF�EG44�N25�80�19 -25 … 80 -25 …...
  • Seite 11: Bewegen Des Geräts

    • Bewegen des Geräts Vor dem Bewegen des Geräts an einen anderen Standort die gesamte Flüssigkeit aus dem Bad ablassen� Das Gerät muss durch zwei Personen an den oberen Handgriffen angehoben werden� Es kann mit Hilfe der Rollen auf ebenen Flächen durch Anheben und Schieben der Vorderseite bewegt werden�...
  • Seite 12: Inbetriebnahme Und Betrieb

    Inbetriebnahme und Betrieb Hinweis: Vor Inbetriebnahme sicherstellen, dass das Gerät Das Gerät schaltet auf den Standby-Status und ist be- eine Stunde nicht bewegt wurde� triebsbereit� Überprüfen Sie, ob die auf dem Typenschild angegebene Ändern Sie die Temperatureinstellung mit der “Temp Spannung mit der verfügbaren Netzspannung überein- (+)“-Taste (M) oder “Temp (-)“-Taste (N)�...
  • Seite 13: Menü "Einstellungen

    Die gewählte Flüssigkeit (Nr�) begrenzt die Höchst- und start der Funktionen, abhängig von vorherigen Einstellungen� Mindesttemperatur� Kundenspezifische Flüssigkeiten • Maximale Temperatur (HI T) (Nr� 8) ermöglicht es, den gesamten Arbeitstemperatur- bereich zu nutzen� Siehe Tabelle Abschnitt „Flüssigkei- ten (Standardinformationen über IKA Flüssigkeiten)“� Maximal einstellbarer Wert: 40 °C�...
  • Seite 14: Art Der Temperaturregelung (Auto)

    • Art der Temperaturregelung (AUTO): Proportionalbeiwert PID (Kp 1) Der Proportionalbeiwert Kp ist die Reglerverstärkung AUTO 1: AUTO 1 ist die Standardeinstellung� Die PID- und bestimmt wie stark die Regelabweichung (Differenz Standardeinstellungen werden automatisch verwendet� zwischen Soll- und Isttemperatur) direkt auf die Stellgrö- Abkühlkurve in Auto-Tuning Kontrolle (AUTO 1): ße (Abkühlzeit) wirkt�...
  • Seite 15: Beispiel: 2-Punkt-Kalibrierung

    Schnittstellen und Ausgänge Das Gerät kann über den RS232-Anschluss (5) oder den USB Geräte-Treiber: USB-Anschluss (6) mit einem PC verbunden und z�B� mit Laden Sie zuerst den aktuellen Treiber für IKA-Geräte mit der Laborsoftware labworldsoft betrieben werden� USB Schnittstelle unter: http://www.ika.com/ika/lws/download/usb-driver.zip.
  • Seite 16: Befehlssyntax Und Format

    MUR-Empfehlungen zur Ausführung von elektrischen Steckverbindungen für die analoge und digitale Signalübertragung an Labor-MSR-Einzelgeräten� Rev�1�1)� Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle dienen nur als Low Level Befehle zur Kommunikation zwischen Gerät und PC� Mit einem geeigneten Terminal bzw� Kommunikationsprogramm können diese Befehle direkt an das Gerät übertragen werden�...
  • Seite 17 RESET Die PC-Steuerung zurücksetzen und die Gerätefunktionen stoppen� START_1 Die Temperierfunktion starten� START_4 Die Pumpenfunktion starten� STOP_1 Die Temperierfunktion stoppen� STOP_4 Die Pumpenfunktion stoppen� PC 1.1 Kabel Erforderlich zur Verbindung des RS 232-Anschlusses (5) mit einem PC� RxD 2 2 RxD TxD 3 3 TxD GND 5...
  • Seite 18: Instandhaltung Und Reinigung

    • Ziehen Sie den Staubfilter� Fordern Sie hierzu das Formular “Unbedenklichkeits- • Das Staubschutzfilter des Kühlers mit einem Staubsauger bescheinigung“ bei IKA an, oder verwenden Sie den reinigen oder mit Wasser abwaschen und vor dem Wie- download Ausdruck des Formulares auf der IKA Website dereinbau trocknen�...
  • Seite 19: Fehlercodes

    - Gerät neu starten Kühlen aus Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder bei einem anderen Fehler: - wenden Sie sich bitte an die IKA Serviceabteilung - senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein� Zubehör Schläuche:...
  • Seite 20: Technische Daten

    Technische Daten Betriebsspannung 230 ± 10 % 100–115 ± 10 % Frequenz 50 / 60 Max� Aufnahmeleistung 1100 Arbeitstemperaturbereich °C - 30 ��� RT Betriebstemperaturbereich (mit Fremdheizung) °C - 30 ��� + 80 Temperaturstabilität – interne Temperaturregelung ± 0,2 (nach DIN 12876) Temperaturregelung Temperaturmessung Absolute Genauigkeit ±...
  • Seite 21: Gewährleistung

    Gewährleistung Entsprechend den IKA-Verkaufs- und Lieferbedingungen Die Gewährleistung erstreckt sich nicht auf Verschleißteile beträgt die Gewährleistungzeit 24 Monate� Im Gewährleis- und gilt nicht für Fehler, die auf unsachgemäße Handha- tungsfall wenden Sie sich bitte an Ihren Fachhändler� Sie bung und unzureichende Pflege und Wartung, entgegen können aber auch das Gerät unter Beifügung der Liefer-...
  • Seite 22 IKA-Werke GmbH & Co.KG Janke & Kunkel-Str� 10 D-79219 Staufen Tel� +49 7633 831-0 Fax +49 7633 831-98 sales@ika�de www.ika.com...
