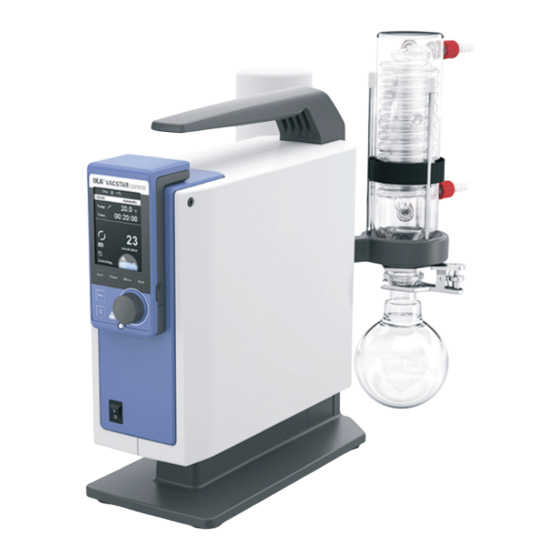

- Seite 1 20000023248 IKA Vacstar control_032019 IKA Vacstar control Betriebsanleitung...
-
Seite 2: Geräteaufbau
Geräteaufbau Pos. Beschreibung Griff WiCo (siehe Kapitel „Bedienfeld und Anzeige“) Dreh-/Druckknopf Hauptschalter (Ein/Aus) Fig. 1 Pos. Beschreibung Griff-Sicherungsschraube Lüfter-/Lüftungsschlitz Schlauchanschluss für Saugleitung d= 8 mm (INLET) USB-Schnittstelle RS 232-Schnittstelle Wasserventilanschluss Schlauchanschluss für Druckleitung d= 8 mm (OUTLET) Anschluss Netzkabel Druckeinheit Schlauchanschluss für Belüftungsleitung d= 8 mm Schlauchanschluss für Lastleitung d= 8 mm Schlauchanschluss für Saugleitung d= 8 mm (INLET) -
Seite 3: Inhaltsverzeichnis
Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2006/42/EG, 2014/35/EU, 2014/30/EU und 2011/65/EU entspricht und mit den folgenden Normen und normativen Dokumenten übereinstimmt: EN 61010-1, EN 61326-1, EN 60529 und EN ISO 12100. Eine Kopie der vollständigen EU-Konformitätserklärung kann bei sales@ika.com angefordert werden. Bluetooth ®... -
Seite 4: Sicherheitshinweise
Leckagen aufweisen. • Gemischen, gegebenenfalls Inertgas zur Belüftung und/oder- Verdünnung anschließen. • Die Vakuumpumpe IKA Vacstar control darf ausschließlich un- • Verwenden Sie die Pumpe nicht, um Druck zu erzeugen. ter den in Kapitel „Technische Daten“ beschriebenen Bedingun- • Beachten Sie den zulässigen Druck an der Einlass- und Aus- gen in Betrieb genommen und bedient werden. - Seite 5 Entsorgungshinweise • Kleben Sie bei der Entsorgung des IKA Battery Packs die Kontak- Akkus sind mit nebenstehendem Symbol gekennzeichnet, die auf te mit Klebeband ab, um Kurzschlüsse durch Feuchtigkeit oder das Verbot der Entsorgung über den Hausmüll hinweisen.
-
Seite 6: Auspacken
• Packen Sie das Gerät vorsichtig aus • Nehmen Sie bei Beschädigungen sofort den Tatbestand auf (Post, Bahn oder Spedition) Lieferumfang Membranvakuumpumpe IKA Vacstar control Netzkabel Überdeckung USB A - USB B Kabel Schraubendreher (Schraubendreher zum USB A - USB Mikro B... -
Seite 7: Bestimmungsgemäße Verwendung
Der Vakuumcontroller und der Va- kuumsensor sind Bestandteil des Geräts. bensräumen, - Evakuieren von explosiven, kor- Gemeinsam mit dem von IKA empfohlenen Zubehör eignet sich die rosiven o.ä. Gasvolumen, Vakuumpumpe IKA Vacstar control für das kontrollierte Evakuieren - Durchsatz/Verwendung von Flüs- auf einen bestimmten Enddruck, beispielsweise für den Betrieb ei-... -
Seite 8: Analoge-Drehzahl-Regelung
HINWEIS der jeweiligen Geräte. ken des Druckes reduziert wird. Das Gerät IKA Vacstar control wird über einen Wireless Controller Allgemein gilt: Je kleiner das zu eva- (WiCo) gesteuert. Wenn der WiCo an der Station angebracht ist, kuierende Volumen, desto geringer erfolgt der Datenaustausch zwischen der Pumpe (Station) und dem sollte die Drehzahl sein. -
Seite 9: Montage Und Aufstellung
Montage und Aufstellung Beachten Sie den generellen Hin- Die Anschlüsse sind als Schlaucholive ausgeführt. Sichern Sie die HINWEIS weis, den Rezipienten (Last/Vaku- Schläuche gegebenenfalls mit Schlauchklemmen. umgefäß/ Glaskühler) immer an sei- Verlegen Sie die Schläuche so, dass kein Kondensat in die Pumpe höchsten Stelle fließen kann. -
Seite 10: Konfiguration
Fig 2, 11: Schlauchanschluss d= 8 mm (OUTLET) Fig 2, 9: RS 232-Schnittstelle Sie können die Vakuumpumpe IKA Vacstar digital über ein RS 232 Verbinden Sie diesen Anschluss mit einem Vakuumschlauch zu dem Schnittstellenkabel mit einem PC verbinden. Die Pumpe kann mit Emissionskondensator, oder bringen Sie am Schlauchende einen der Laborgerätesoftware labworldsoft... -
Seite 11: Wireless Controller (Wico)
Den WiCo auf die an der Station vorgesehene Aufnahme mit La- dekontakt auflegen und mit der Schraube an die Vacstar station festschrauben. Bedienfeld und Anzeige Pos. Name Vacstar control Station LP-Kontakt LP-Kontakt der Station für WiCo Bluetooth ® Kommunikationsleuchte LP-Leuchte... -
Seite 12: Inbetriebnahme
Nach dem Startbildschirm wird der Startbildschirm für das Firmwa- reupdate-Tool angezeigt. Mit dem Tool können Sie die Software Ihres IKA-Geräts auf die jüngste Version aktualisieren. Die Firm- ware Updates enthalten neue Funktionen oder Optimierungen bereits vorhandener Funktionen. Sie können das Firmwareupdate- Tool unter www.ika.de/fut herunterladen. -
Seite 13: Menü Navigation Und Menüstruktur
Sieden: Betriebsart: Dieses Symbol zeigt an, dass der Siedepunkt automatisch gefun- Die Vakuumpumpe läuft in einer Messung. den wurde. Der Systemdruck wird konstant gehalten. Entlüftung: Home: Die Entlüftung ist aktiviert. Der Wireless Controller ist mit der Station verbunden und kom- muniziert über die Ladekontakte mit der Station. - Seite 14 Standardmodus 100 % Batteriemodus 80 % Werks-Update Info Aktiviert Lautstärke 10 % Tastenton Aktiviert Menüwerte Werkseinstellung Programme Alle Kommunikation Gerätename Vacstar control Bluetooth Aktiviert ® Fernbedienung Aktiviert Kopplung Informationen Firmwareupdate-Informationen Aktiviert Display-Version Logik-Version Betriebsart Max. Druck 1100 mbar Min. Druck 2 mbar Max.
-
Seite 15: Menü-Details
Menü-Details Pumpe Drücken Sie die „Menu“-Taste (H). Wählen Sie das Menü „Pump“ (Pumpe) aus und bestätigen Sie die Eingabe. Wählen Sie die folgenden Einstellungen aus: Betriebsarten Reinigung Grenzwerte Lösemittelbibliothek Maßnahmen nach Stopp Betriebsarten Automatisch: Im Menü „Modes“ (Betriebsarten) können Sie die automatische Siedepunkterkennung durch Auswahl des Menüpunkts „Automa- tic“... - Seite 16 Dauer Dieser Wert gibt an, wie lange die Reinigung laufen soll. Pumpendrehzahl Dieser Wert bestimmt, mit welcher Leistung (in %) die Pumpe wäh- rend der Reinigung läuft. Wenn die Leistung zu hoch eingestellt ist, kann dies zu einem Druckabfall im System führen. Jetzt reinigen Wenn Sie eine Reinigung durchführen möchten, können Sie sie durch Auswahl dieser Einstellung aktivieren.
- Seite 17 Betriebsart Drücken Sie die „Menu“-Taste (H). Wählen Sie das Menü „Operating mode“ (Betriebsart) aus und bestätigen Sie die Eingabe. Wählen Sie die nachstehenden Einstellungen aus. Betriebsart A In dieser Betriebsart wird bei Beendigung des laufenden Vorgangs oder bei Abschaltung des Geräts der eingestellte Sollwert nicht ge- speichert.
- Seite 18 Details zur Programmbearbeitung In diesem Programm können Sie bis zu 10 Segmente definieren. Das jeweils ausgewählte Segment wird hervorgehoben. Sie können dann ein Segment in diesem Programm bearbeiten, löschen oder einfügen. Das Programm wird automatisch gespeichert. Bearbeiten Wenn der Hintergrund eines ausgewählten Wertes gelb angezeigt wird, kann die Einstellung des Druckwerts oder des Zeitwerts geän- dert werden.
- Seite 19 Im Menü „Time Out“ (Zeitliche Begrenzung) kann eine Zeitgrenze eingestellt werden. Diese Zeitgrenze wird bei einem Kommunika- tionsausfall zwischen dem IKA Vacstar Gerät und dem WiCo oder dann aktiviert, wenn die Kommunikationsreichweite überschritten wurde. Das IKA Vacstar Gerät arbeitet mit der eingestellten Dreh- zahl weiter, bis der eingestellte Zeitwert abgelaufen ist.
-
Seite 20: Schnittstellen Und Ausgänge
Hinweis: Die Kopplung ist nur möglich, wenn der Wireless Controller an der Station montiert ist (Kapitel „Geräteaufbau“, Fig. 1). Informationen Mit der Option „Informationen“ erhalten Sie einen Überblick über die wichtigsten Systemeinstellungen des Geräts IKA Vacstar control. Schnittstellen und Ausgänge Beachten Sie hierzu die Systemvor- •... - Seite 21 Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befeh- OUT_WD2@ 0.0.020 Stellt die PC Kommunikations- le dienen nur als Low Level Befehle zur Kommunikation zwischen Watchdog-Zeit 2 ein Gerät und PC. Mit einem geeigneten Terminal bzw. Kommunika- OUT_SP_41 n 0.0.020 Stellt die PC Sicherheits- tionsprogramm können diese Befehle direkt an das Gerät übertra-...
-
Seite 22: Wartung Und Reinigung
Reinigungs- oder Dekontaminierungsverfah- Trennen Sie das Gerät vor der Reinigung ren an IKA. von der Netzversorgung. Bestellung von Ersatzteilen Reinigen Sie das IKA Gerät ausschließlich mit den folgenden von Bei Ersatzteilbestellungen geben Sie bitte Folgendes an: IKA zugelassenen Reinigungsmitteln: • Gerätetyp... -
Seite 23: Zubehör
Zubehör • Vakuumschlauch IKA VH.SI.8 • PC 1.1 Kabel (RS 232) • Woulfsche Flasche/Wasserventilsatz VSW1 Für weiteres Zubehör siehe www.ika.de. Produktberührende Teile Name Werkstoff Anschlussstutzen Anschlussstück Verteiler Kopfstück Membranventil FFPM Membran/ O-ring NBR/PTFE Klemme Anschlussstück PTFE Drucksensor AL203 Technische Daten... -
Seite 24: Basiseinheit
Basiseinheit Wert Entlüftungsventil Kondensatabscheider Emissionskondensator Timer Schallpegel bei niedrigem Druck [dB(A)] Medienberührende Werkstoffe Al2O3, PTFE, FPM, PPS Gehäusewerkstoff Alu-Guss beschichtet Modus Automatisch Modus Manuell Modus Pumpe % Modus Programm Breite [mm] Tiefe [mm] Höhe [mm] Gewicht [kg] Zulässige Umgebungstemperatur min. [°C] Zulässige Umgebungstemperatur max. - Seite 26 IKA - Werke GmbH & Co.KG Janke & Kunkel-Str. 10 D-79219 Staufen Tel. +49 7633 831-0 Fax +49 7633 831-98 sales@ika.de www.ika.com...
