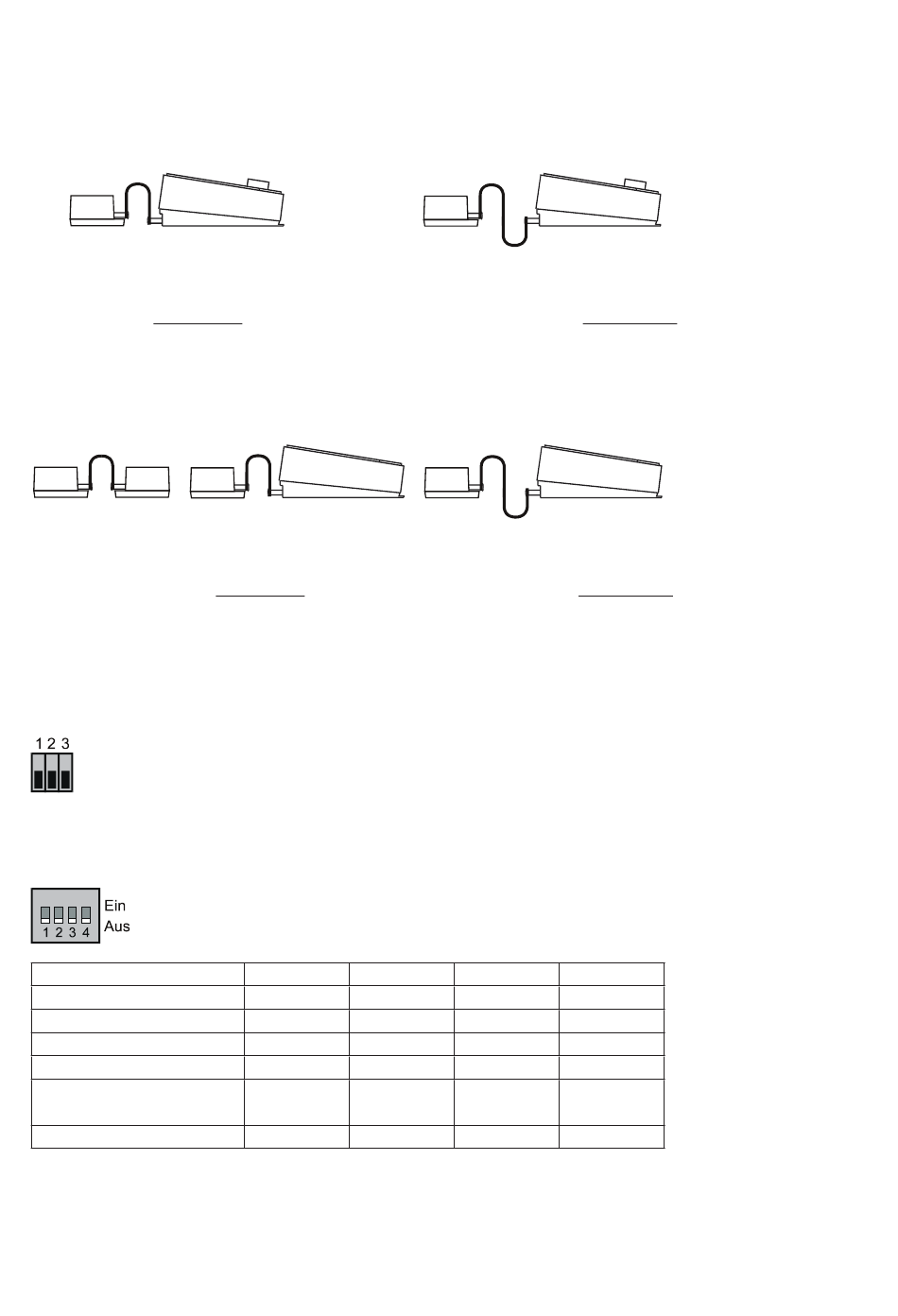

2.4 Anschluss an die Zentrale über den Märklin Booster-Anschluss
(nur Power 40 und Power 70)
An dieser Buchse können die Intellibox oder die Märklin Zentraleinheit als Zentralen eingesetzt werden.
Die elektrische Verbindung erfolgt über ein Flachbandkabel 65610.
Die Buchse 2 des Boosters wird mit der Buchse 5 der Intellibox oder dem Boosterausgang der Märklin
Zentrale verbunden.
Power 40,70 und Intellibox oder Mär-
Dabei müssen die Stecker so eingesteckt werden, dass die Kabel der Uhlenbrock Geräte und der Märklin
Zentrale 6021 nach oben und die der Märklin Zentraleinheit 6020 nach unten verlaufen.
2.5 Anschluss weiterer Booster
An die Buchse 3 des Gerätes können weitere Power 40 oder die Märklin Booster 6015 und 6017 ange-
schlossen werden.
Power 40 und Po-
Dabei müssen die Stecker so eingesteckt werden, dass die Kabel bei den Uhlenbrock Geräten und dem
Märklin Booster 6017 nach oben und beim Märklin Booster 6015 nach unten verlaufen.
2.6 Anschluss einer Zentrale über den DCC-Boostereingang
An die Buchse 4 des Geräts wird die Zuführung von einer DCC-Zentrale angeschlossen. Es ist möglich
den Booster mit der Intellibox, mit einer Lenz Zentrale LZ100, mit einer Arnold Zentrale 86200 oder mit
anderen Zentralen, die einen DCC-Boosteranschluss haben, zu verwenden.
1 = C = Signal +
2 = D = Signal -
3 = E = Kurzschlussmeldeleitung
2.7 Auswahl der Betriebsart
Am DIP-Schalter 5 werden die verschiedenen Betriebsarten des Gerätes eingestellt.
1 Auswahl der Eingangsbuchse
2 Auswahl der Eingangsbuchse
3 Bremsgeneratorbetrieb
4 RailCom
DIP-Schalter
LocoNet
Eingang Motorola
Eingang DCC
Betrieb als Booster
Betrieb als Bremsgene-
rator
RailCom
Wird der Booster auf eine neue Betriebsart geändert, so übernimmt der Booster diese Änderung
Hinweis:
nur nach dem nächsten Einschalten der Betriebsspannung.
Beim Power 22 sind diese Einstellungen über die LocoNet CV-Programmierung vor zu nehmen. Siehe Kapitel 4
Power 40 und M 6017
1
Aus
Aus
Ein
Power 40, 70 und Märklin 6020
Power 40 und M 6015
2
3
Aus
Ein
Aus
Aus
Ein
6
4
Ein
