Elektrisch abschwenkbare kinnbedienung
Elektrorollstuhl

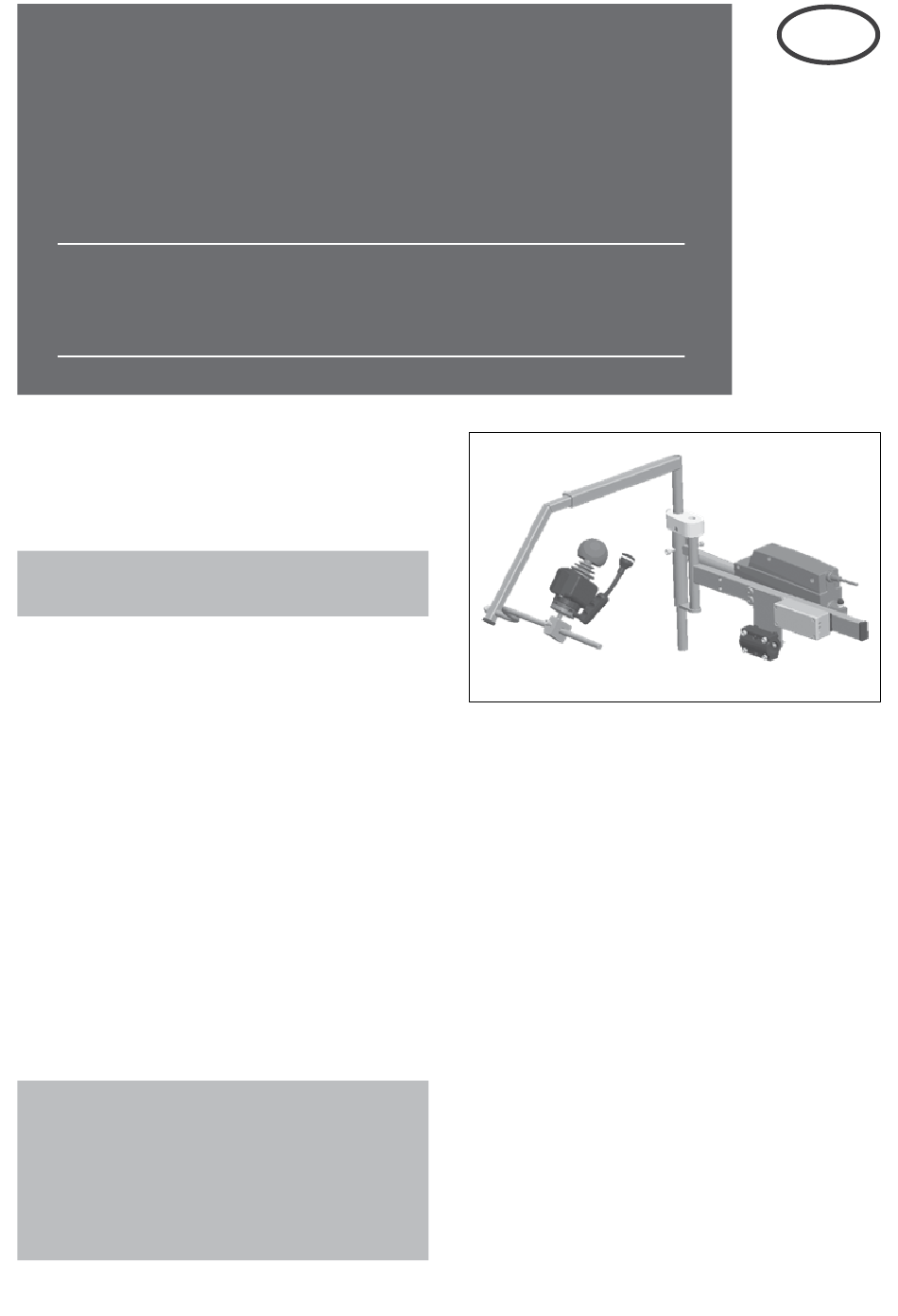

Elektrisch abschwenkbare Kinnbedienung
Modell R-Net
Montage- / Bedienungsan-
leitung
BEDEUTUNG DER
VERWENDETEN
KENNZEICHNUNGEN
Farblich hinterlegte Sicherheitshinweise
sind zwingend zu befolgen!
☞ Dieses Symbol steht für Hinweise und
Empfehlungen.
[ ] Verweis auf eine Bildnummer.
( ) Verweis auf ein Funktionselement in-
nerhalb eines Bildes.
BEGRIFFSBESTIMMUNGEN
Vorgesehener Benutzer
Die elektrisch abschwenkbare Kinnbedie-
nung ist dafür vorgesehen durch den Roll-
stuhlfahrer betätigt zu werden.
EINLEITUNG
Lesen und beachten Sie vor der erstma-
ligen Inbetriebnahme dieses Dokument.
Kinder und Jugendliche sollten dieses Do-
kument vor der ersten Fahrt ggf. zusam-
men mit den Eltern bzw. einer Aufsichts-
oder Begleitperson lesen.
Das vorliegende Dokument soll Ihnen hel-
fen, sich mit der Handhabung der elektrisch
abschwenkbaren Kinnbedienung vertraut
zu machen sowie Unfälle zu vermeiden.
☞ Die abgebildeten Ausstattungsvarian-
ten können von Ihrem Modell abwei-
chen.
Es sind daher auch Kapitel mit Optionen
aufgeführt, die für Ihren individuellen Elek-
trorollstuhl möglicherweise nicht zutreffen.
☞ Diese Montage- und Bedienungsanlei-
tung ist eine Ergänzung zu folgenden
Dokumentationen:
– die Bedienungsanleitung Ihres Elek-
trorollstuhls,
– die Bedienungsanleitung < Bedien-
modul >,
de
Inhaltsverzeichnis
Verwandte Anleitungen für Meyra R-Net
Inhaltszusammenfassung für Meyra R-Net
- Seite 1 Elektrorollstuhl Elektrisch abschwenkbare Kinnbedienung Modell R-Net Montage- / Bedienungsan- leitung BEDEUTUNG DER VERWENDETEN KENNZEICHNUNGEN Farblich hinterlegte Sicherheitshinweise sind zwingend zu befolgen! ☞ Dieses Symbol steht für Hinweise und Empfehlungen. [ ] Verweis auf eine Bildnummer. Das vorliegende Dokument soll Ihnen hel-...
- Seite 2 – die Sicherheits- und allgemeinen – Kognitiven Einschränkungen und men- Handhabungshinweise < Elektro- tale Retardierung, die ein selbstständi- fahrzeuge >. ges Nutzen des Rollstuhls ausschließen – Stark eingeschränkter Bewegungsfrei- INDIKATIONEN / heit (≤± 5°) des Kopfes um dessen drei KONTRAINDIKATION Achsen.
-
Seite 3: Sicherheitshinweise
Alle Elektrorollstühle mit einer elektrisch Bei der Personenbeförderung muss die abschwenkbaren Kinnbedienung sind elektrisch abschwenkbare Kinnbedie- bei Auslieferung auf 6 km/h begrenzt. Ihr nung und die Flexhalterung so verstaut Fachhändler kann, den Elektrorollstuhl je bzw. weg geschwenkt werden, dass bei nach Ausstattung und nach einer erfolg- einem möglichen Unfall, von der elekt- reichen Erprobungsphase, auf die maxi-... - Seite 4 ÜBERSICHT Kinnbedienung < elektrisch abschwenkbar > Pos. Benennung (1) Joystick (2) Mode-Taste (3) Abschwenkeinrichtung (4) Taste zum Schwenken der Kinnbedie- nung (gelb) (5) EIN/AUS-Taste (grün) ☞ Die EIN/AUS- und die Taste zum Schwenken der Kinnbedienung können individuell vertauscht wer- den. (6) Anschlussbuchse (weiß) für Mode-Taste (7) Kontrollleuchte Betriebszustand...
- Seite 5 Betriebsbereitschaft herstellen ☞ Beachten Sie hierzu auch: – die < Bedienungsanleitung des Elek- trorollstuhls >, – die Bedienungsanleitung < Bedien- modul >. ☞ Zur Funktion der < Mode-Taste > die Bedienungsanleitung < Bedienmodul > beachten. Durch Drücken auf die EIN/AUS-Taste (4) wird der Rollstuhl ein bzw.
- Seite 6 Kinnbedienung hinter den Rü- cken schwenken Vor jeder Aktion ist der Elektrorollstuhl auszuschalten! – Ungewollte Rollstuhlbe- wegung durch versehentliche Betätigung des Joysticks. Das hinter den Rücken schwenken ist durch eine Begleitperson durchzuführen. Für die Personenbeförderung ist die Kinn- bedienung und die Flexhalterung hinter den Rücken zu schwenken.
-
Seite 7: Montage
Montage Anpassungs-, Montage oder Einstellarbei- ten grundsätzlich von einem Fachhändler durchführen lassen. Die Kinnbedienungen werden an die Schie- bestange der Rückenlehne montiert [1] und an die Bedürfnisse des Benutzers angepasst [2] + [3] + [4]. Die Flex-Halterung wird, fahrzeugabhängig in das Aufnahmerohr der Kinnbedienung gesteckt oder an die Schiebestange der Rü- ckenlehne montiert. -
Seite 8: Technische Daten
Klimatechnische Angaben: Umgebungstemperatur: ........................-25 °C bis +50 °C Lagertemperatur: ..........................-40 °C bis +65 °C Schutzklasse ..................................IPx4 Rollstuhl-Elektronik ............................... R-Net Versorgungsspannung ..............................24 V Anschlussstecker Joystick .......................... 9 Pin, SUB-D Anschlussstecker Mode ........................stereo, ø 3,5 mm Anschlussstecker Ein/Aus-Taster ....................stereo, ø 3,5 mm... - Seite 9 GEWÄHRLEISTUNG / GARANTIE Für dieses Produkt übernehmen wir im Rahmen unserer allgemeinen Geschäfts- bedingungen die gesetzliche Gewährleis- tung und gegebenenfalls ausgesprochene bzw. vereinbarte Garantien. Für Gewähr- leistungs- bzw. Garantieansprüche wenden Sie sich bitte mit dem nachfolgenden GE- WÄHRLEISTUNGS- / GARANTIE-ABSCHNITT und den darin benötigten Angaben über die Modellbezeichnung, die Lieferschein-Nr.
-
Seite 10: Gewährleistungs- / Garantie-Abschnitt
Gewährleistungs- / Garantie-Abschnitt Bitte ausfüllen! Im Bedarfsfall kopieren und die Kopie einsenden. Gewährleistung / Garantie Modellbezeichnung: Lieferschein-Nr.: SN (siehe Typenschild): Lieferdatum: Stempel des Fachhändlers:... - Seite 11 NOTIZEN...
- Seite 12 MEYRA GmbH Meyra-Ring 2 32689 Kalletal-Kalldorf DEUTSCHLAND +49 5733 922 - 311 +49 5733 922 - 9311 Dieses Produkt ist konform mit der EG- info@meyra.de Richtlinie 93/42/EWG und erfüllt nach dem 25.05.2021 die Anforderungen der Verord- www.meyra.de nung (EU) 2017/745 über Medizinprodukte.
