F1
J1 J2
Led IN1...IN5
1 2 3 4 5 6 7 8
MAIN M1 M2
C C
M M
230V~

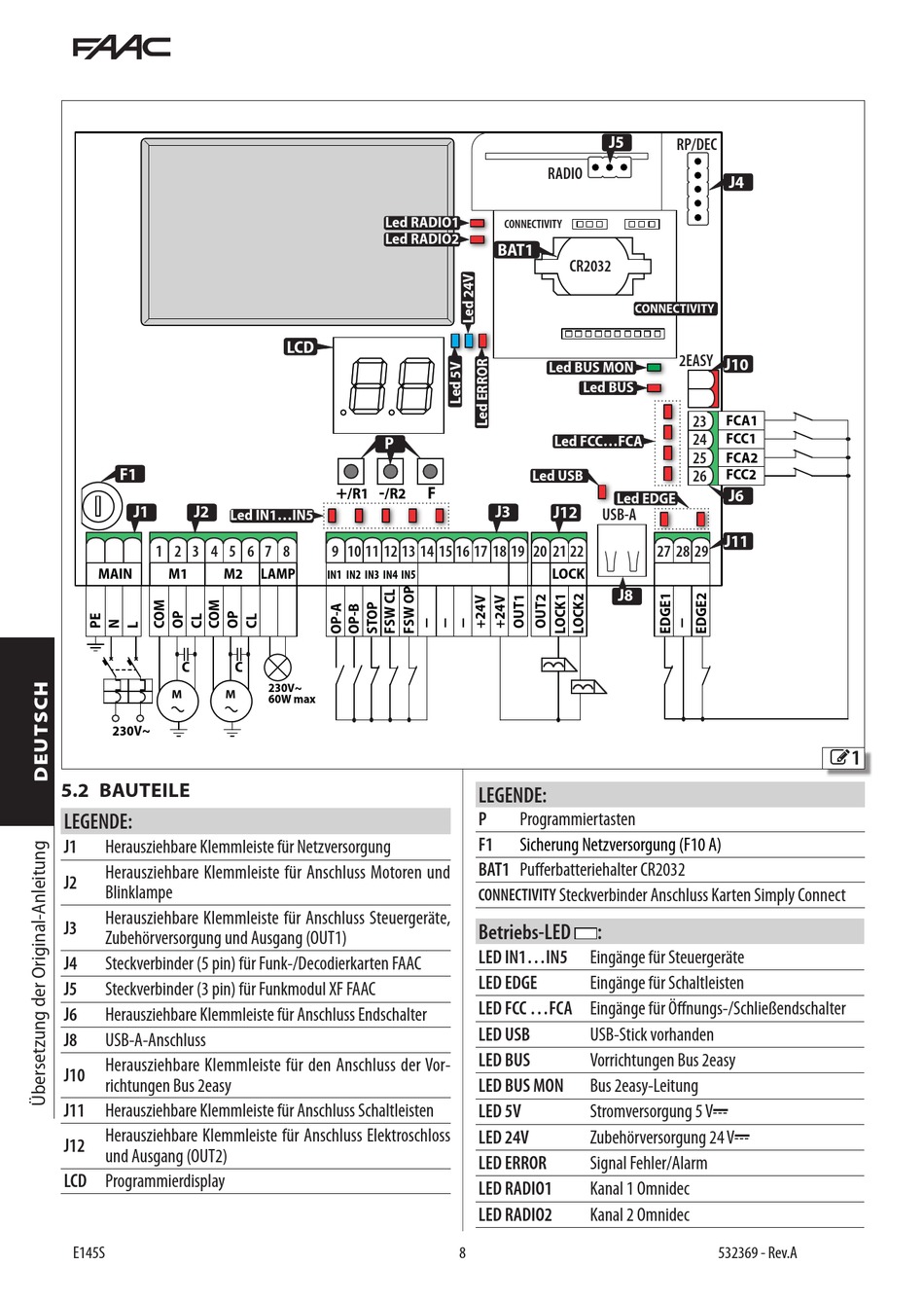

5.2 BAUTEILE

LEGENDE:
J1 Herausziehbare Klemmleiste für Netzversorgung
Herausziehbare Klemmleiste für Anschluss Motoren und
J2
Blinklampe
Herausziehbare Klemmleiste für Anschluss Steuergeräte,
J3
Zubehörversorgung und Ausgang (OUT1)
J4
Steckverbinder (5 pin) für Funk-/Decodierkarten FAAC
J5 Steckverbinder (3 pin) für Funkmodul XF FAAC
J6 Herausziehbare Klemmleiste für Anschluss Endschalter
J8 USB-A-Anschluss
Herausziehbare Klemmleiste für den Anschluss der Vor-
J10
richtungen Bus 2easy
J11 Herausziehbare Klemmleiste für Anschluss Schaltleisten
Herausziehbare Klemmleiste für Anschluss Elektroschloss
J12
und Ausgang (OUT2)
LCD Programmierdisplay
E145S
Led RADIO1
Led RADIO2
LCD
P
+ -
F
/R1 /R2
9 10 11 12 13 14 15 16 17 18 19 20 21 22
LAMP
IN1 IN2 IN3 IN4 IN5
230V~
60W max
J5
RADIO
CONNECTIVITY
BAT1
CR2032
Led BUS MON
Led BUS
Led FCC...FCA
Led USB
Led EDGE
J3 J12
USB-A
LOCK
J8
LEGENDE:
P
Programmiertasten
F1 Sicherung Netzversorgung (F10 A)
BAT1 Pufferbatteriehalter CR2032
Steckverbinder Anschluss Karten Simply Connect
CONNECTIVITY
Betriebs-LED :
LED IN1...IN5 Eingänge für Steuergeräte
LED EDGE Eingänge für Schaltleisten
LED FCC ...FCA Eingänge für Öffnungs-/Schließendschalter
LED USB USB-Stick vorhanden
LED BUS
Vorrichtungen Bus 2easy
LED BUS MON Bus 2easy-Leitung
LED 5V Stromversorgung 5 V
LED 24V Zubehörversorgung 24 V
LED ERROR Signal Fehler/Alarm
LED RADIO1 Kanal 1 Omnidec
LED RADIO2 Kanal 2 Omnidec
8
RP/DEC
J4
CONNECTIVITY
2EASY
J10
23 FCA1
24 FCC1
25
FCA2
26 FCC2
J6
J11
27 28 29
"
"
532369 - Rev.A
1
