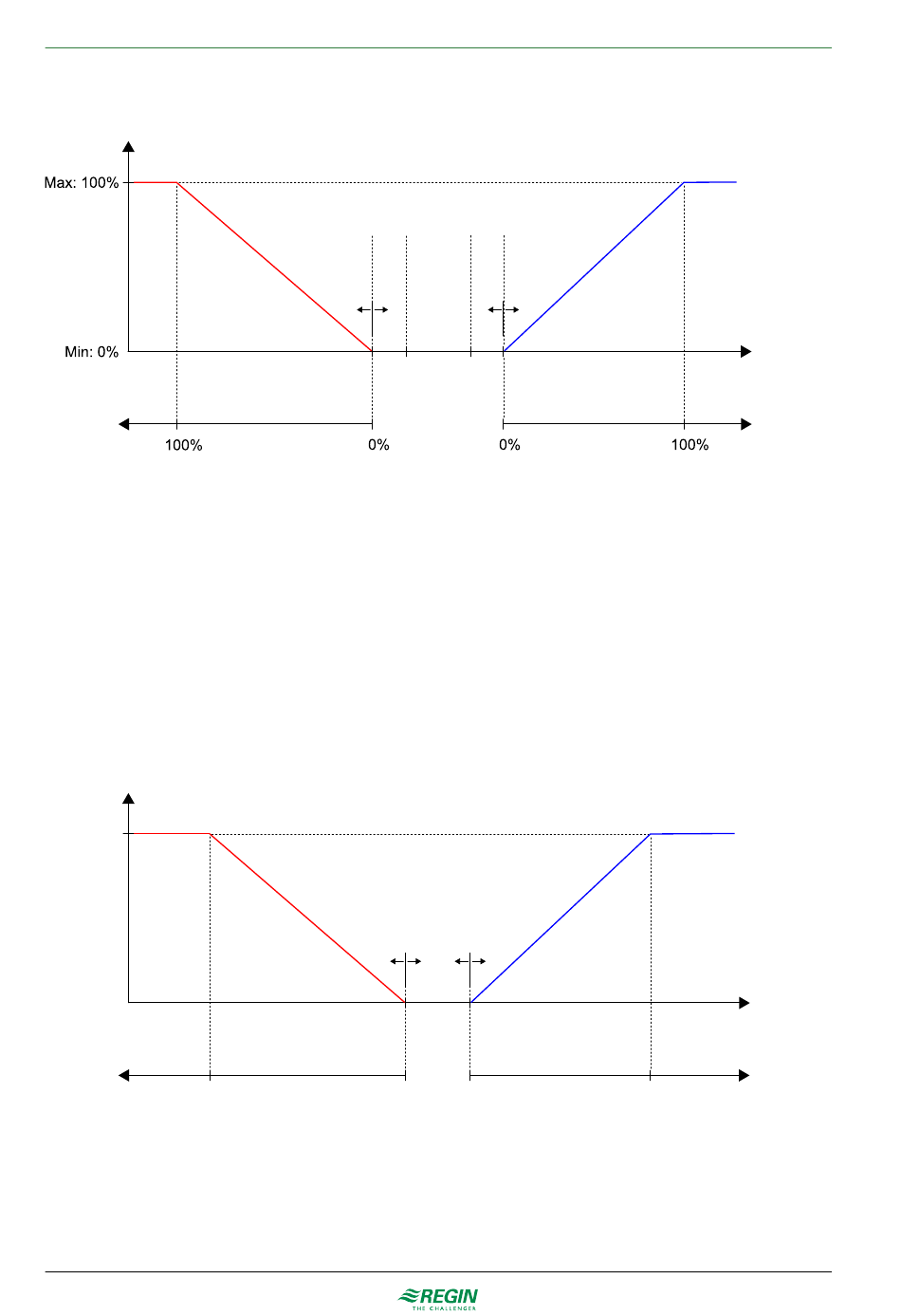

Bild 2-21 zeigt das Regelverhalten, wenn keine Ober- oder Untergrenzen für die Ausgangssignale eingestellt
sind.
Ausgang
Heizbedarf
Bild 2-21 Regelverhalten für den Reglerstatus -Standby-.
Belegt und Bypass
In diesen Modi regelt der Regler auf Basis der konfigurierten Heiz- und Kühlsollwerte für den Status -Belegt-
. Die Sollwertanpassung ist in diesen Betriebsmodi aktiv.
Die Funktion Zwangslüftung wird aktiviert, wenn der Regler in den Bypass-Status wechselt. Siehe Kapitel
2.7 für Informationen zur Funktion Zwangslüftung.
Aktive Sollwerte: Die eingestellten Heiz- und Kühlsollwerte für den Status -Belegt- in Kombination mit
einer eventuell vorhandenen Sollwertanpassung.
Bild 2-22 zeigt das Regelverhalten, wenn keine Ober- oder Untergrenzen für die Ausgangssignale eingestellt
sind.
Ausgang
Max: 100%
Min: 0%
Heizbedarf
100%
Bild 2-22 Regelverhalten für den Reglerstatus -Belegt- und -Bypass-.
2.4.2
Konfigurationseinstellungen
Die Konfigurationseinstellungen für den Regelstatus sind in Kapitel Tabelle 2-14 beschrieben.
Regio
Eedo
Benutzerhandbuch, Rev. E
Standby
Totzone
Sollwert-
anpassung
Heizsignal
Belegt
Sollwert
Heizen
Sollwert-
anpassung
Heizsignal
Belegt
Sollwert
Heizen
0%
Standby
Totzone
Sollwert-
anpassung
Kühl- oder VVS-Signal
Belegt
Sollwert
Kühlen
Sollwert-
anpassung
Kühl- oder VVS-Signal
Belegt
Sollwert
Kühlen
0%
Reglerfunktionen
Raumtemperatur
Kühlbedarf
Raumtemperatur
Kühlbedarf
100%
27
