Seite 1

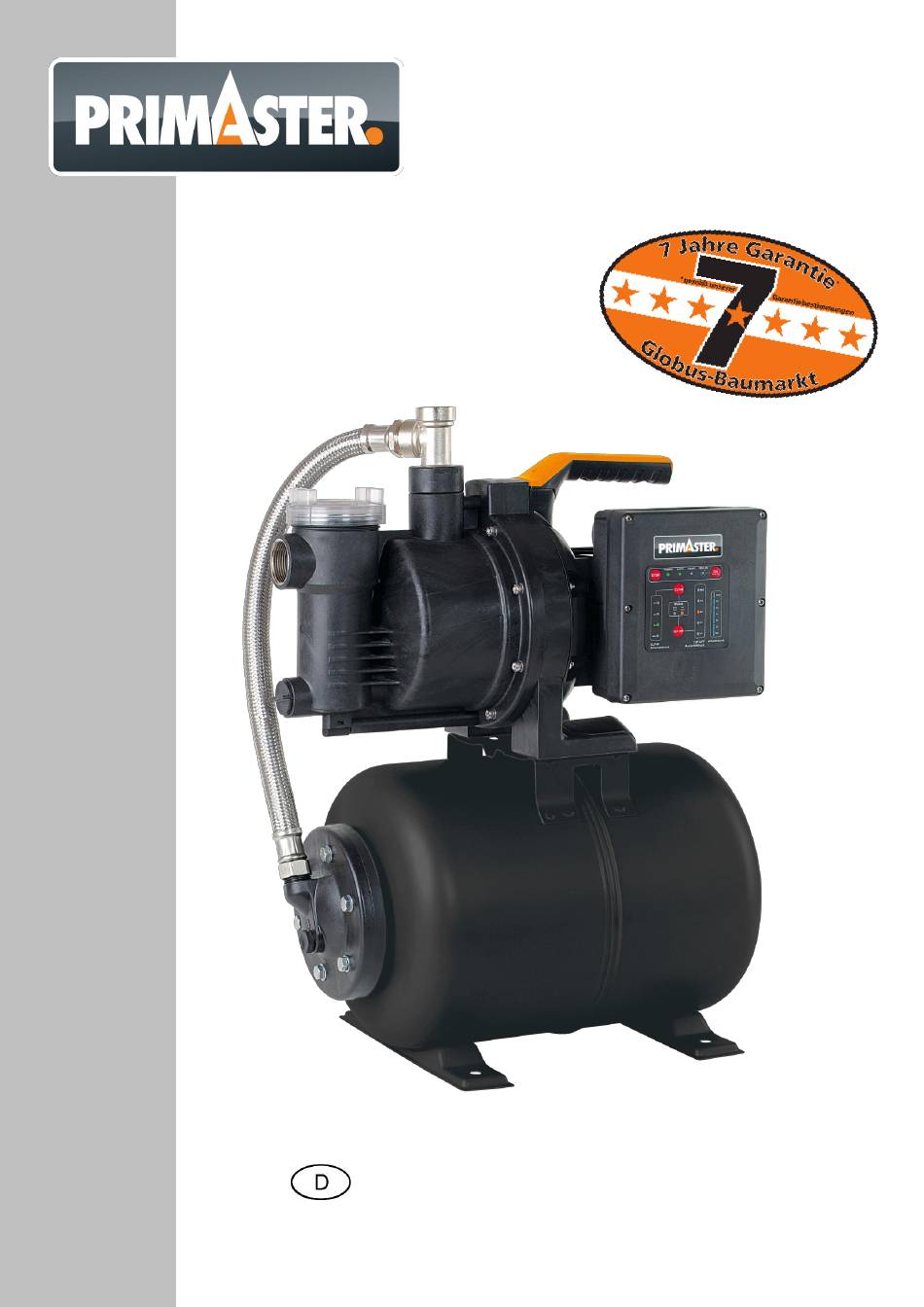

GHW 6000 PM Gebrauchsanweisung HAUSWASSERWERK...
Seite 2
EN 55014-1:2006 + A1:2009 + A2:2011 Hauswasserwerk EN 55014-2:1997 + A1:2001 + A2:2008 booster set EN 61000-3-2:2014 EN 61000-3-11:2000 GHW 6000 PM EN 61000-6-3:2007+A1:2011 EN 61000-6-1:2007 EN 60335-1:2012 + A11:2014 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 EN 50581:2012 Noise Emission / Geräusch Emission:...
10. Garantie ........................17 11. Bestellung von Ersatzteilen ..................17 12. Service ......................... 18 13. Anhang – Abbildungen: GHW 6000 PM ............... 19 1. Allgemeine Sicherheitshinweise Lesen Sie diese Gebrauchsanweisung bitte sorgfältig durch und machen sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch dieses Produktes vertraut.
Seite 4
fahrung und/oder Wissen benutzt werden, wenn sie beauf- sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Bewahren Sie das Gerät und dessen Anschlussleitung au- ßerhalb der Reichweite von Kindern auf.
Die Werte wurden ermittelt bei freiem, unreduziertem Ein- und Auslass In Übereinstimmung mit der Vorschrift EN 12639 erzielte Geräuschemissionswerte. Messmethode nach EN ISO 3744. 3. Einsatzgebiet Hauswasserwerke von Primaster sind höchst effiziente, selbstansaugende Elekt- ropumpen zur Förderung von klarem, sauberem oder mäßig verschmutztem...
Wasser, welches Festkörper bis zu der in den technischen Daten genannten ma- ximalen Größe enthält. Diese hochwertigen Produkte mit ihren überzeugenden Leistungsdaten wurden für vielfältige Zwecke der Bewässerung, Hauswasserversorgung und Druckerhöhung sowie zur Förderung von Wasser mit konstantem Druck entwickelt. Die Geräte eignen sich zum Pumpen von sau- berem, klarem Wasser Zu den typischen Einsatzgebieten von Hauswasserwerken zählen: automatische Hauswasserversorgung mit Brauchwasser aus Brunnen und Zisternen;...
Alle Anschlussleitungen müssen absolut dicht sein, da undichte Leitungen die Leistung der Pumpe beeinträchtigen und erhebliche Schäden herbeiführen kön- nen. Dichten Sie deshalb un- bedingt die Gewindeteile der Abb.1 Leitungen untereinander und die Verbindung zur Pumpe gemäß nebenstehender Skizze (Abb.1) mit Teflonband ab. Nur die Verwendung von Dich- tungsmaterial wie Teflonband stellt sicher, dass die Montage...
5.3. Installation der Druckleitung Die Druckleitung (11) befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Entnahmestelle. Zur Vermeidung von Strömungsverlusten empfiehlt sich die Verwendung einer Druckleitung, die mindestens den gleichen Durch- messer hat wie der Druckanschluss (5) der Pumpe. Zur Erleichterung von Wartungsarbeiten empfiehlt sich außerdem die Installation eines Absperrventils (7) in der Nähe der Pumpe.
Netzstecker und Kupplungen müssen spritzwas- sergeschützt sein. Die max. Systemimpedanz von Versorgungssystemen für den An- schluss des GHW 6000 PM darf nicht höher als 0,387 Ohm sein. Falls erforderlich, erkundigen Sie sich bitte bei Ihrem zuständigen Versor- gungsunternehmen nach der Systemimpedanz.
7. Inbetriebnahme Beachten Sie bitte auch die Abbildungen, die sich als Anhang am Ende dieser Gebrauchsanweisung befinden. Die Zahlen und anderen Angaben, die in den nachfolgenden Ausführungen in Klammern genannt sind, beziehen sich auf diese Abbildungen. Die Pumpe darf nur in dem Leistungsbereich verwendet werden, der auf dem Typenschild genannt ist.
Es ist sehr empfehlenswert, zusätzlich auch die Ansaugleitung (2) zu entlüften - also mit Wasser zu befüllen. Überprüfen Sie, dass keine Sickerverluste auftreten. Die Elektropumpen der Serie Primaster GHW sind selbstansaugend und können deshalb auch in Betrieb genommen werden, indem nur das Pumpengehäuse inkl.
Seite 12
mehrmalige Befüllung des Pumpengehäuses erforderlich. Dies hängt von Länge und Durchmesser der Ansaugleitung ab. Öffnen Sie nach dieser Befüllung vor- handene Absperrvorrichtungen (7) in der Druckleitung (11), z.B. einen Wasser- hahn, damit beim Ansaugvorgang die Luft entweichen kann. Stecken Sie den Netzstecker in eine gut erreichbare 230-V-Wechselstromsteckdose, die grüne Kontrollleuchte "Power"...
Wasser gefördert wird. Dadurch werden Schäden an der Pumpe verhindert, die durch Überhitzung auftreten können. 8.2. Werkseinstellung Im Auslieferungszustand des GHW 6000 PM sind folgende Einstellwerte bei der elektronischen Steuerung hinterlegt: Systemmodus "mit Tank"...
Nach Schließen des Verbrauchers läuft die Pumpe so lange weiter, bis der ein- gestellte Abschaltdruck erreicht ist, die Pumpe schaltet dann automatisch auf Standby. Der momentane Arbeitsdruck des Gerätes wird durch die Leiste mit den blauen LEDs auf der rechten Seite des Steuerpaneels während des Betriebs der Pumpe angezeigt.
Seite 15
te, die den momentan eingestellten Einschaltdruck anzeigt, zu blinken. Durch er- neutes kurzes Drücken der "CUT-IN"-Taste können Sie den Wert für den Ein- schaltdruck aufsteigend verändern, der jeweils ausgewählte Einschaltdruckwert wird durch das Blinken der entsprechenden LED in diesem Modus angezeigt. Wenn Sie über den Maximalwert von 3 bar hinausgehen springt die Anzeige wieder auf den Minimalwert.
sen Zeitintervalls immer wieder kurz einschaltet und nur geringfügigen Wasser- fluss registriert, wird dies als Leckage im Leitungssystem interpretiert. Die Pum- pe schaltet auf Störung (rote LED "Fehler" leuchtet) und die blauen Druckanzei- ge-LEDs laufen permanent von oben nach unten. In diesem Falle sollten Sie alle Anschlussverschraubungen auf der Saug- und Druckseite auf Dichtigkeit prüfen.
Seite 17
Wir haften nicht für Schäden, die auf unsachgemäßen Reparatur- versuchen beruhen. Schäden in Folge unsachgemäßer Reparaturver- suche führen zu einem Erlöschen aller Garantieansprüche. Regelmäßige Wartung und sorgsame Pflege reduzieren die Gefahr möglicher Betriebsstörungen und tragen dazu bei, die Lebensdauer Ihres Gerätes zu ver- längern.
Seite 18
Störung Mögliche Ursache Behebung 2. Der Motor läuft, Das Pumpengehäuse ist nicht mit Das Pumpengehäuse mit Flüssig- keit befüllen (siehe Abschnitt „In- aber die Pum- Flüssigkeit befüllt. betriebnahme“). pe fördert keine Flüssigkeit. Eindringen von Luft in die An- Überprüfen und sicherstellen, dass: saugleitung.
Störung Mögliche Ursache Behebung 5. Die Pumpe Dauerhafter Verlust sehr geringer Beseitigung der undichten Stellen. schaltet sich zu Mengen an Flüssigkeit (z.B. trop- oft ein und aus. fender Wasserhahn, undichte Schläuche oder Anschlüsse). Elektronische Pumpensteuerung An den Kundendienst wenden. defekt. Membrane des Druckkessels be- Membrane oder gesamten Druck- schädigt.
12. Service Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: Bei Garantieanspruch oder Störungen wenden Sie sich bitte an: T.I.P. Technische Industrie Produkte GmbH Tel.: + 49 (0) 7263 / 9125 0 Reparaturservice und Ersatzteilversand Fax: + 49 (0) 7263 / 9125 25 Siemensstraße 17 D-74915 Waibstadt E-Mail: service@tip-pumpen.de...
13. Anhang – Abbildungen: GHW 6000 PM * nicht im Lieferumfang enthalten HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min. 0,3 m)
Seite 22
Funktionsteile / Details 1 Sauganschluss Pumpengehäuse 15 Druckanzeige Entlüftungs- und Einfüll- 2 Ansaugleitung 16 Ein- u. Ausschalter schraube 3 Rückschlagventil 10 Ablassöffnung für Wasser 17 Netzanschlusskabel 4 Ansaugfilter 11 Druckleitung * 18 Standfüße 5 Druckanschluss 12 Tragegriff 19 Panzerschlauch 6 Rückschlagventil* 13 Filtergehäuse 20 Druckkessel 7 Absperrhahn*...
Seite 24
T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...
