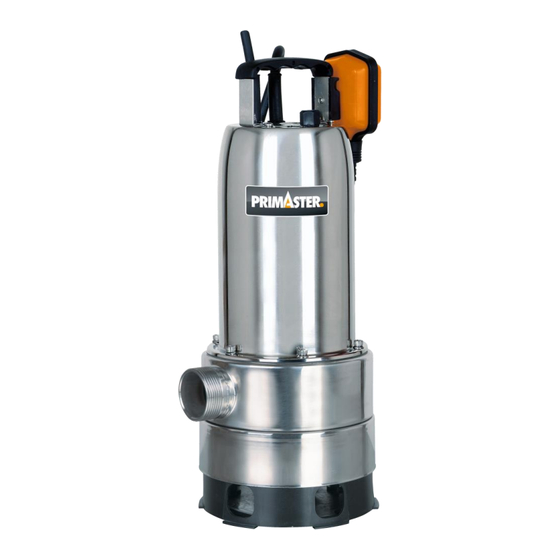

PrimAster GKT 20000 PM Gebrauchsanweisung
Hauswasserwerk
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für PrimAster GKT 20000 PM
Inhaltszusammenfassung für PrimAster GKT 20000 PM

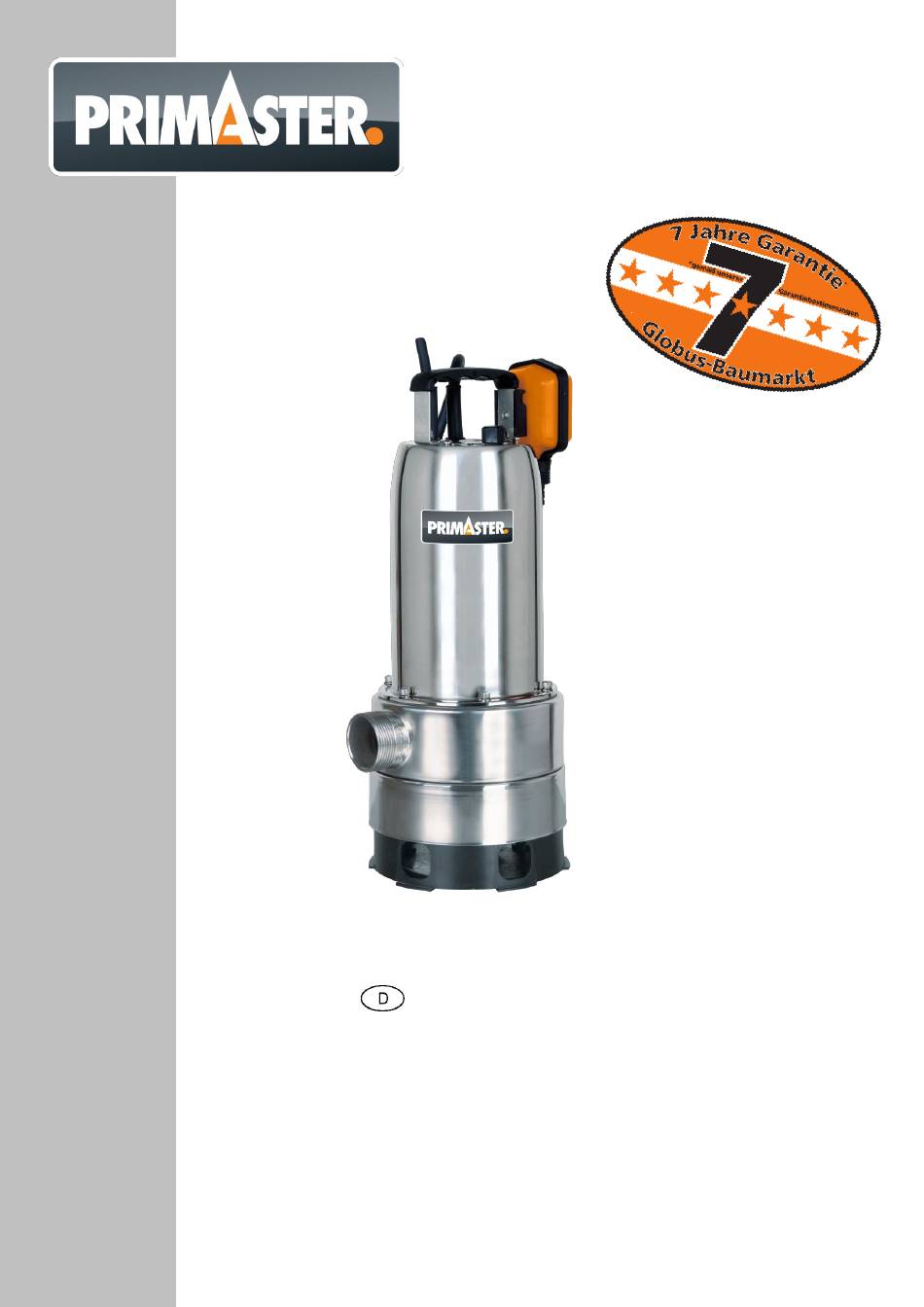

- Seite 1 GKT 20000 PM Gebrauchsanweisung HAUSWASSERWERK...
- Seite 2 EN 55014-1:2006 + A1:2009 + A2:2011 Tauchpumpe EN 55014-2:1997 + A1:2001 + A2:2008 submersible pump EN 61000-3-2:2014 EN 61000-3-3:2013 GKT 20000 PM EN 61000-6-3:2007 + A1:2011 EN 61000-6-1:2007 EN 60335-1:2012 + A11:2014 EN 60335-2-41:2003 + A1:2004 + A2:2010 EN 62233:2008 EN 50581:2012 Dokumentationsbevollmächtigter:...
-
Seite 3: Inhaltsverzeichnis
Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von Primaster! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Ver- wendung zuverlässigster elektrischer bzw. - Seite 4 Mit dem Inhalt dieser Gebrauchsanweisung nicht ver- traute Personen dürfen dieses Gerät nicht benutzen. Die Pumpe darf nicht von Kindern benutzt werden. Die Pumpe kann von Personen mit reduzierten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die dar- aus resultierenden Gefahren verstanden haben.
-
Seite 5: Einsatzgebiet
Hinweise und Anweisungen mit folgenden Symbolen sind besonders zu beachten: Eine Missachtung dieser Anweisung ist mit der Gefahr eines Personen- und/oder Sachscha- dens verbunden. Eine Missachtung dieser Anweisung ist mit der Gefahr eines elektrischen Schlages verbun- den, der zu Personen- und/oder Sachschäden führen kann. -
Seite 6: Technische Daten
Gebrauch oder bei Beschädigungen des Geräts die Förderflüssigkeit verschmutzen können. Die eingesetzten Schmiermittel sind biologisch abbaubar und gesundheitlich un- bedenklich. 3. Technische Daten Modell GKT 20000 PM Netzspannung / Frequenz 230 V~ 50 Hz Nennleistung 800 Watt Schutzart IPX8 AG 47,80 mm (1 ½“) -
Seite 7: Lieferumfang
4. Lieferumfang Im Lieferumfang dieses Produkts sind enthalten: Eine Pumpe mit Anschlusskabel, ein Anschlussbogen mit Überwurfmutter, ein Multidimensions-Anschlussstück, eine Gebrauchsanweisung. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Je nach Anwendungs- zweck kann weiteres Zubehör erforderlich sein (siehe Kapitel „Installation“ und „Bestellung von Ersatzteilen“). Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantie- zeit auf. - Seite 8 5.2. Installation der Druckleitung Die Druckleitung befördert die Flüssigkeit, die gefördert werden soll, von der Pumpe zur Entnahmestelle. Zur Vermeidung von Strömungsverlusten emp- fiehlt sich die Verwendung einer Druckleitung, die mindestens den gleichen Durchmesser hat wie der Druckanschluss (1) der Pumpe. Als Druckleitung ist ein für diesen Verwendungszweck geeigneter flexibler Schlauch zu verwenden - beispielsweise ein speziell konzipierter Entwässe- rungsschlauch.
- Seite 9 5.4. Einstellung des Schwimmerschalters Versichern Sie sich, dass die Pumpe abschaltet, wenn der Was- serstand abnimmt und der Schwimmerschalter das Abschaltni- veau erreicht hat. Bei der Installation ist unbedingt darauf zu achten, dass sich der Schwimmerschalter frei bewegen kann. Im manuellen Betriebsmodus der Pumpe (mit arretiertem Schwimmerschalter) muss die Pumpe ständig überwacht werden damit sie nicht trocken läuft.
- Seite 10 Zur Positionierung, zum Anheben und Tragen der Pumpe dient ausschließlich der Tragegriff. Gegebenenfalls ist zum Hinablassen und Hochziehen ein ge- eignetes Ablassseil zu verwenden, welches am Tragegriff befestigt wird. Zur Positionierung, zum Anheben oder Tragen der Pumpe dürfen keinesfalls der Druckschlauch, das Netzanschlusskabel oder das Kabel des Schwimmer- schalters verwendet werden.
-
Seite 11: Elektrischer Anschluss
5. Jetzt kann die Pumpe für den Schmutzwasserbetrieb eingesetzt werden. Bei Betrieb mit ausgezogenem Pumpenfuß (Schmutzwassermo- dus) muss die Sicherung am Arretierstift eingehakt sein. 6. Zum Benutzten der Pumpe im Klarwasserbetrieb (flachabsaugend), müs- sen Sie wie oben beschrieben bei auf dem Kopf stehender Pumpe die Si- cherung wieder entriegeln (Abb.4) und den beweglichen Teil des Pum- penfußes um 20°... -
Seite 12: Inbetriebnahme
Pumpe sofort an. Zur Beendigung des Betriebs ziehen Sie den Netzstecker aus der Steckdose. Die Elektropumpen der Serie Primaster GKT verfügen über einen integrierten thermischen Motorschutz. Bei Überlastung schaltet sich der Motor selbst aus und nach erfolgter Abkühlung wieder an. Mögliche Ursachen und deren Behe- bung sind im Abschnitt „Wartung und Hilfe bei Störfällen“... - Seite 13 Wir haften nicht für Schäden, die auf unsachgemäßen Repara- turversuchen beruhen. Schäden in Folge unsachgemäßer Repa- raturversuche führen zu einem Erlöschen aller Garantieansprüche. Die Beachtung der für dieses Gerät geltenden Einsatzbedingungen und An- wendungsgebiete reduziert die Gefahr möglicher Betriebsstörungen und trägt dazu bei, die Lebensdauer Ihres Gerätes zu verlängern.
- Seite 14 Störung Mögliche Ursache Behebung 2. Der Motor läuft, Ansaugöffnungen verstopft. Verstopfungen beseitigen. aber die Pum- Druckleitung verstopft. Verstopfungen beseitigen. pe fördert keine Eindringen von Luft in den Pum- Pumpe mehrmals starten, damit Flüssigkeit. penkörper. die gesamte Luft ausgestoßen wird. Min. Absaugniveau unterschrit- Darauf achten, dass das min.
-
Seite 15: Garantie
9. Garantie Die Garantiebedingungen des Gerätes finden Sie auf der letzten Seite nach dem Anhang. 10. Bestellung von Ersatzteilen Die schnellste, einfachste und preiswerteste Möglichkeit, Ersatzteile zu bestel- len, erfolgt über das Internet. Unsere Webseite www.tip-pumpen.de verfügt über einen komfortablen Ersatzteile-Shop, welcher mit wenigen Klicks eine Bestellung ermöglicht. -
Seite 16: Anhang - Abbildungen: Gkt 20000 Pm
12. Anhang – Abbildungen: GKT 20000 PM Klarwasserbetrieb Schmutzwasserbetrieb... - Seite 17 Funktionsteile / Details Druckanschluss Pumpenfuß Schmutzwasser Schwimmerschalter 10 Druckseitige Öffnung des Anschlussstücks Kabel des Schwimmerschalters 11 Überwurfmutter Kabelführung Schwimmerschalter 12 Anschlussstück Tragegriff 13 Schwimmerschalter Arretierung Ansaugöffnungen 14 Schraube Pumpenfuß Netzanschlusskabel Schnittpunkt Pumpenfuß Klarwasser Schnittpunkt Min. Selbstansaugniveau * Min. Absaugniveau * Startniveau * Abschaltniveau * * Die entsprechenden Werte sind im Abschnitt „Technische Daten“...
- Seite 20 T.I.P. Technische Industrie Produkte GmbH Siemensstraße 17 D – 74915 Waibstadt / Germany service@tip-pumpen.de www.tip-pumpen.de...
