Inbetriebnahme
6.3.4
Display montieren
Öffnen Sie den Karton mit dem Display. Packen Sie das Display, zwei Innensechs-
kantschrauben und den Innensechskantschlüssel aus.
Stecken Sie zuerst die beiden Steckerenden (eins
vom Geländer und das andere vom Display) fest
zusammen und stellen Sie sicher, dass sie hörbar
einrasten.
Schieben Sie das überstehende Kabel in das
Geländerrohr.

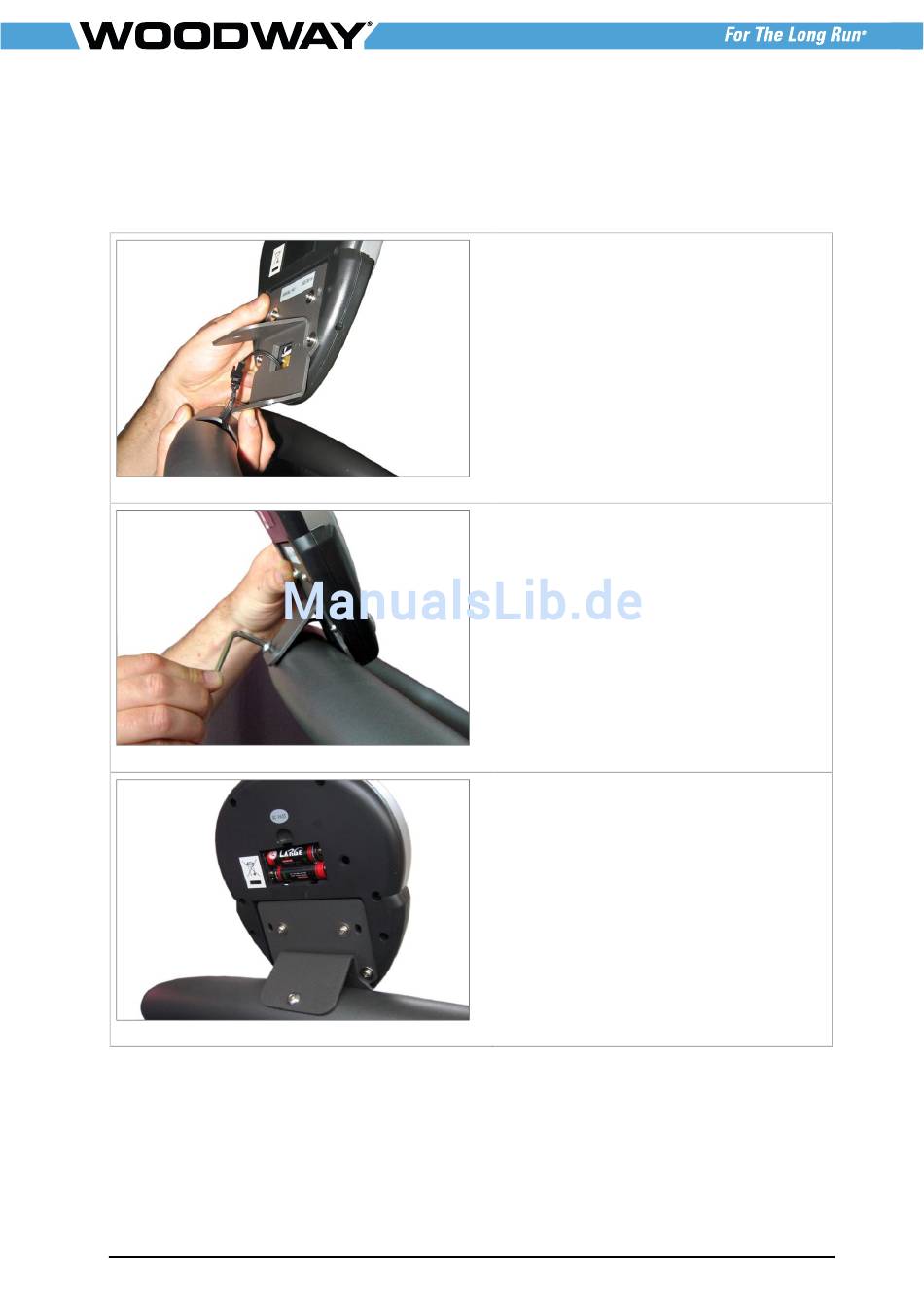

Abb. 16 Displaymontage, Kabel verbinden
Richten Sie das Display so am Geländerbügel aus,
dass die oberen und unteren Bohrungen der
Konsole mit den Gewindelöchern im Bügel für die
Verschraubung zusammenpassen.
Verschrauben Sie die Konsole mit den Innen-
sechskantschrauben oben und unten.
Abb. 17 Displaymontage, Befestigung
Öffnen Sie abschließend das Batteriefach an der
Displayrückseite und legen Sie zwei handelsübli-
che Batterien der Größe AA ein.
Schließen Sie das Batteriefach wieder.
Abb. 18 Batterien einlegen
05/2017-v1.1de
