Inbetriebnahme
6.3.2
Seitenverkleidung montieren
Die Seitenverkleidungen beim CURVE und CURVE XL unterscheiden sich.
Beim CURVE XL sind die Verkleidungen getrennt und bestehen aus zwei Verklei-
dungsteilen pro Seite. Die Verkleidungen sind in der Mitte getrennt (siehe Abb. 8
Seite 21), der weitere Aufbau ist identisch zum CURVE.

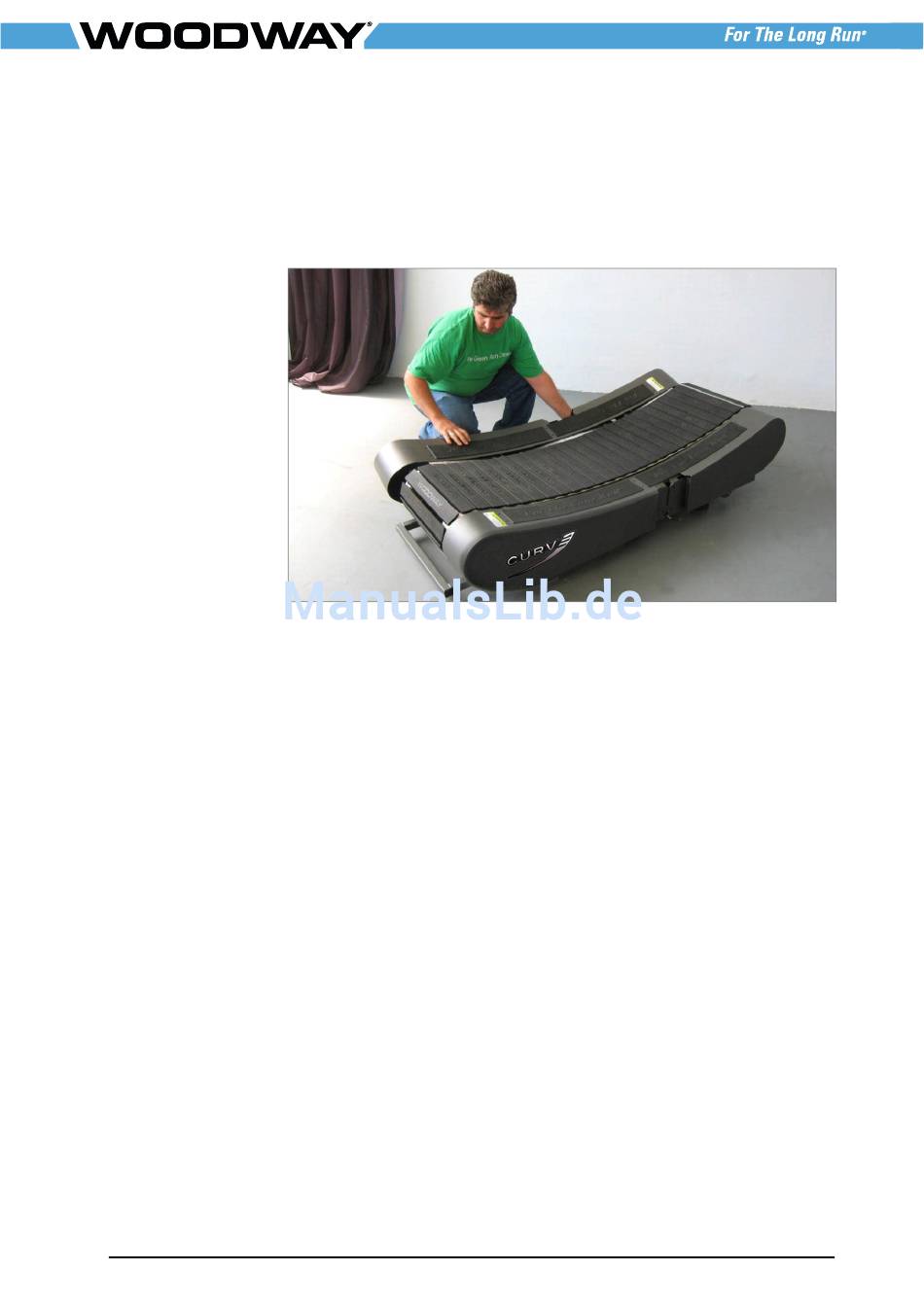

Abb. 5
Montageschritt, Seitenverkleidung aufsetzen
Legen Sie die rechte und linke Seitenverkleidung um das Basisgerät. Die gebo-
gene Bauform und der Ausschnitt für die Geländermontage gibt Ihnen die
Montageposition vor.
Stellen Sie sicher, dass sie an der richtigen Position auf dem Rahmen sitzen
und nicht an Antriebsriemen oder Umlenkrollen anstehen.
Prüfen Sie ob sich die sechs Bohrlöcher an der Oberseite jeder Seitenverklei-
dung direkt über den darunter liegenden Löchern im Rahmen befinden.
Schrauben Sie die Seitenverkleidung von oben noch nicht fest, da Sie sie zu-
nächst an der Unterseite des Rahmens fixieren müssen.
Vergewissern Sie sich abschließend, dass das Datenkabel (in Laufrichtung
rechts) zwischen der Geländeraussparung der Seitenverkleidung herausragt. Es
wird in einem späteren Schritt mit dem Kabel des Displays verbunden. Nehmen
Sie diese Seitenverkleidung wieder ab, wenn das Kabel nicht sichtbar ist. Füh-
ren Sie das Kabel durch die vorhandene Öffnung.
05/2017-v1.1de
19
