WÄRMEABlEItUnGSSChlAUCh
Wärmeableitungsschlauch installieren
a
1.
2.
b
3.
4.

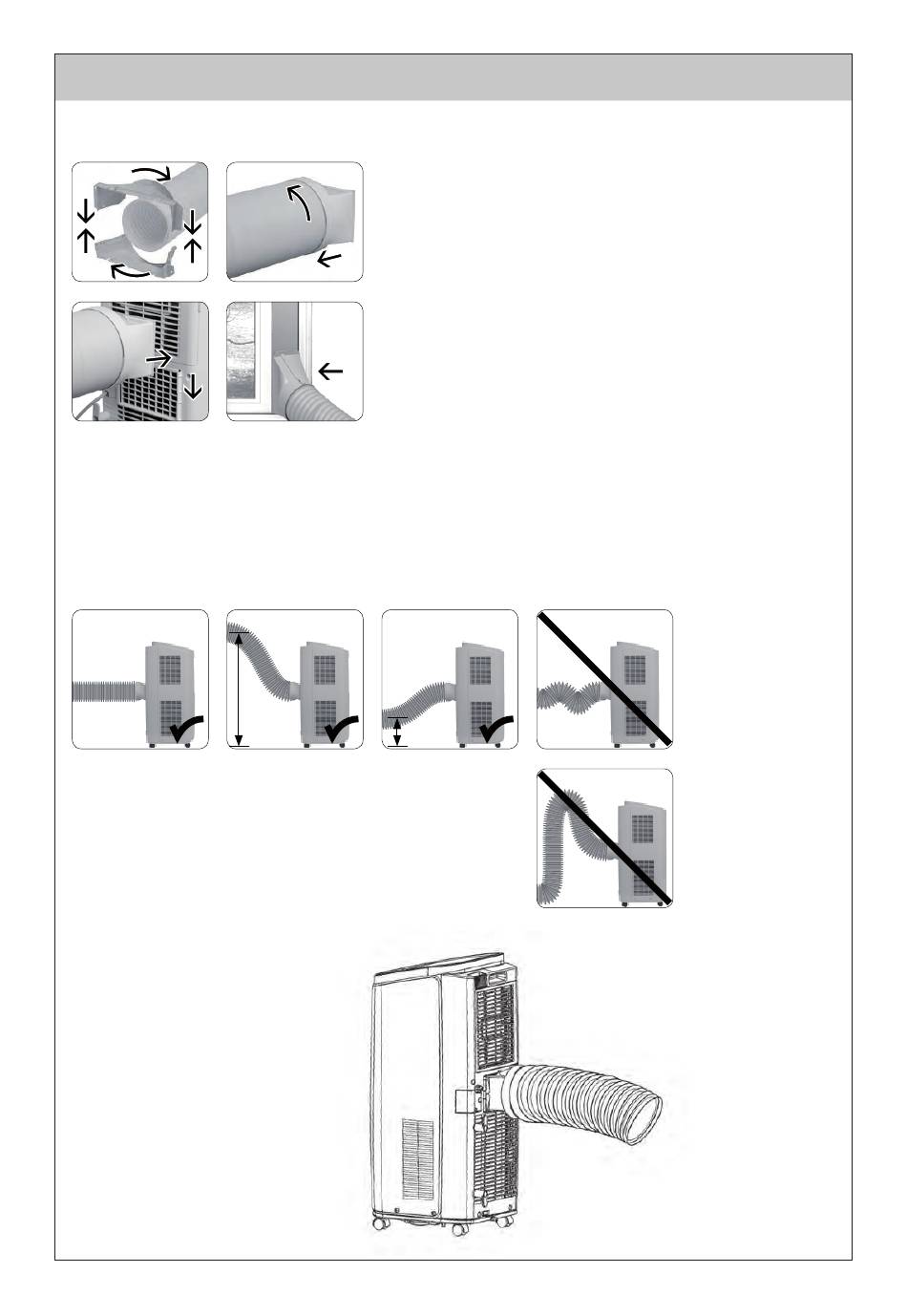

Installation:
Für eine effiziente Kühlung sollte der Wärmeableitungsschlauch so kurz und gerade wie möglich gehalten werden, um
eine ungehinderte Wärmeabfuhr zu gewährleisten.
Die länge des Wärmeableitungsschlauchs sollte 1,5 m nicht überschreiten.
Bei der Installation des Gerätes an der Wand ist sicherzustellen, dass
die Austrittsöffnung sich zwischen 40 cm und 130 cm über dem Boden
befindet.
Den Wärmeableitungsschlauch nicht durch einen anderen verlängern.
nicht übermäßig knicken, da dies zu Funktionsstörungen führen kann.
montage:
1. Verbindungsstücke a und b durch leichten Druck miteinander
verbinden. Beachten Sie die Verbindungsstellen von a und b. Be-
festigen Sie das Verbindungsstück am Wärmeableitungsschlauch
durch vorsichtiges Drehen im Uhrzeigersinn.
2. Befestigen Sie das Verbindungsstück c am anderen Ende des
Wärmeableitungsschlauchs durch vorsichtiges Drehen im Uhrzeiger-
sinn.
3. Fügen Sie das Verbindungsstück c mit der Oberseite nach oben
gerichtet in die nut, bis es einrastet.
max. 130 cm
min.
40 cm
