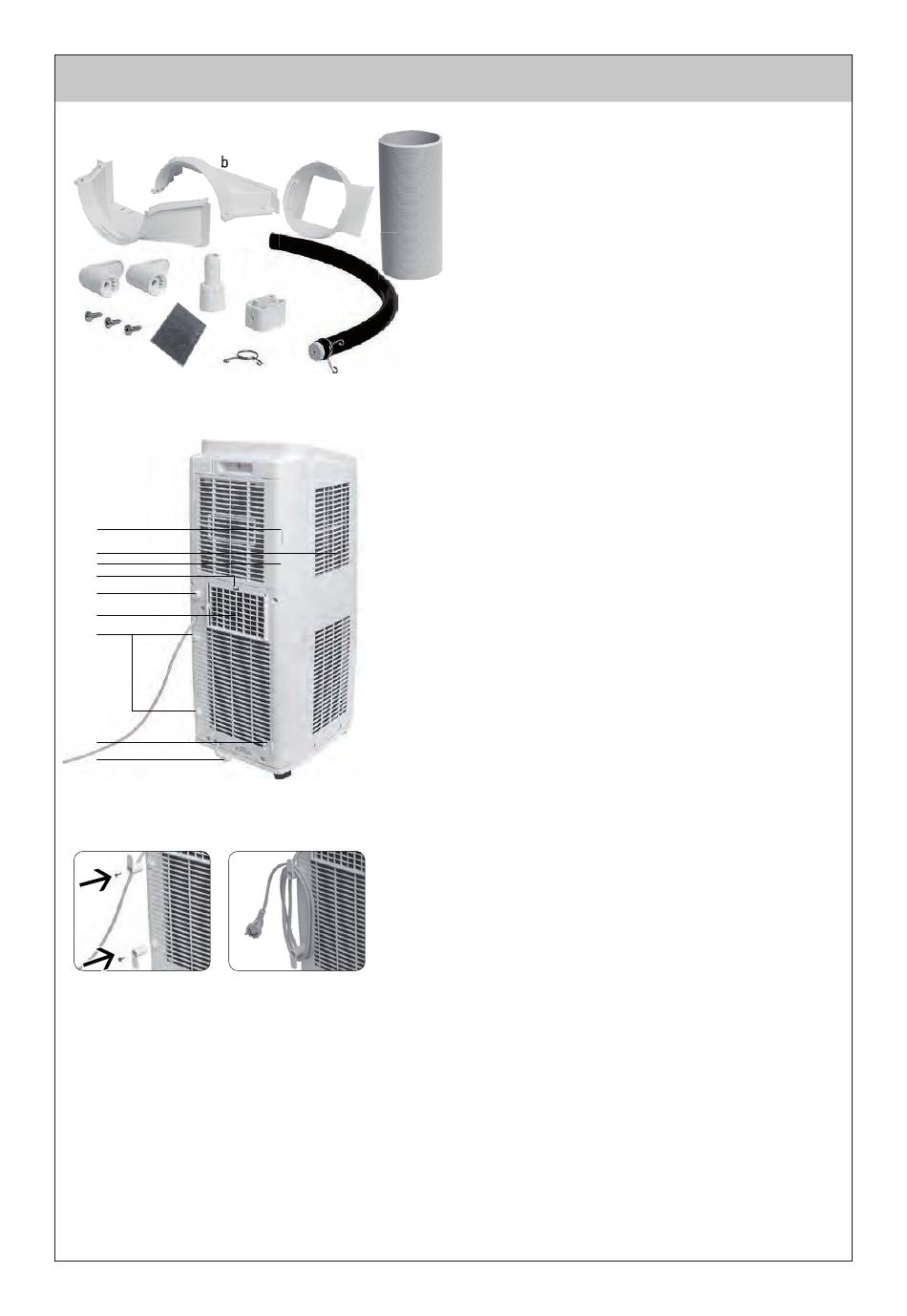

ZUBEhÖR
b
1
a
5
2
3
7
4
1
2
3
4
5
6
7
8
Die Montage der Kabelhaken
1. 2.
c
10
6
9
8
16
1 halterungsteile a und b und c
2 2x Kabelhaken
3 3x Schrauben
4 Kohlefilter
5 Ablaufschlauch-Verbindungsstück
6 Rohrschelle
7 Rohrbügel
8 Gummistopfen
9 Ablaufschlauch
10 Wärmeableitungsrohr
1 Filterabdeckung
2 lufteinlass
3 Mittlere Ablauföffnung
4 Befestigungshaken
5 nut für Wärmeableitungsschlauch
6 Befestigungspunkte für die Kabelbefestigungshaken
7 Befestigungspunkt für die Ablaufschlauch-Rohrschelle
8 Untere Ablauföffnung
Befestigen Sie die Kabelhaken an den Fixierungspunkten
mit den Schrauben gemäß der Abbildung 1.
Wickeln Sie das netzkabel um den Kabelhaken gemäß der
Abbildung 2.
