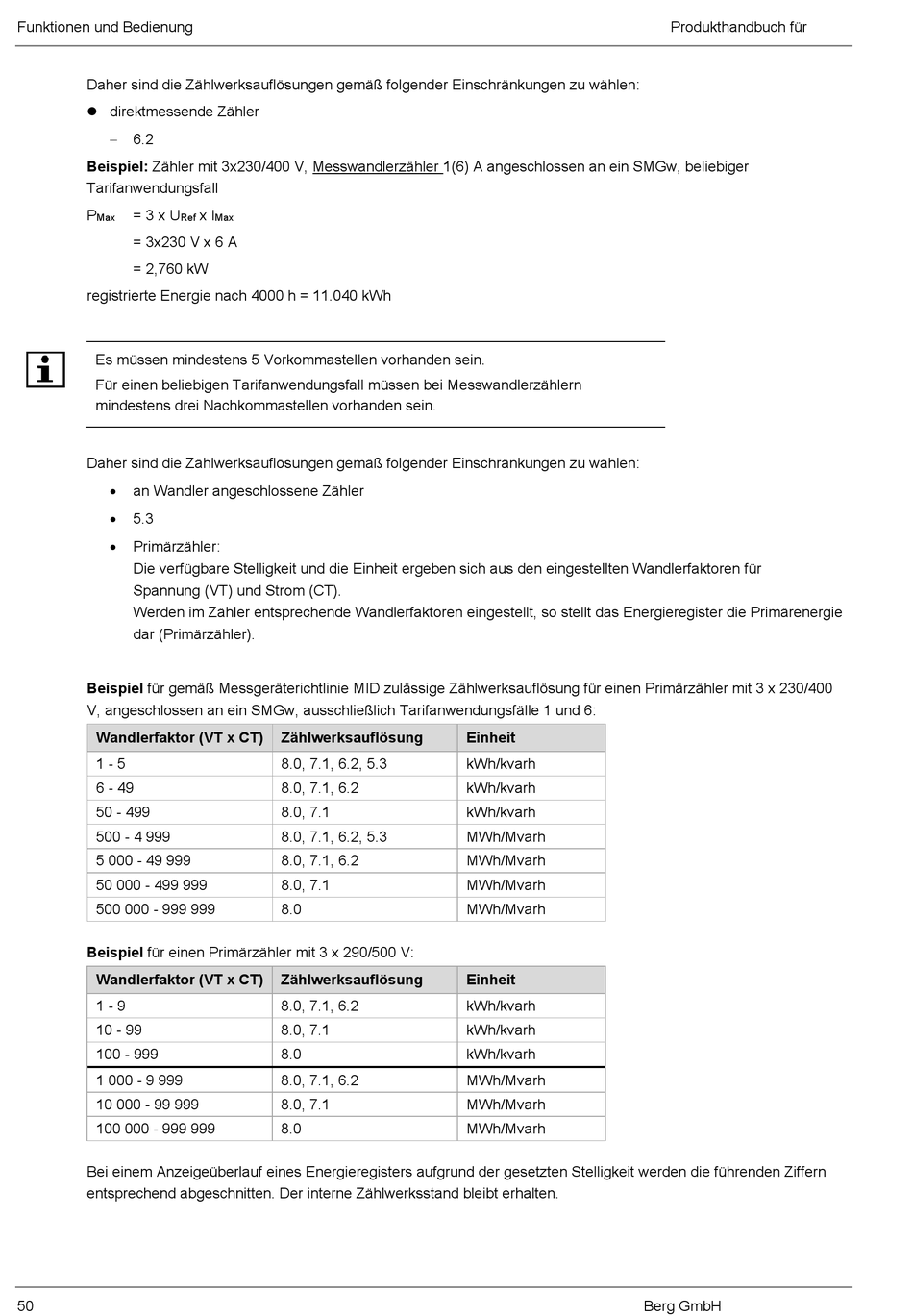

Funktionen und Bedienung
Daher sind die Zählwerksauflösungen gemäß folgender Einschränkungen zu wählen:
⚫ direktmessende Zähler
− 6.2
Beispiel: Zähler mit 3x230/400 V, Messwandlerzähler 1(6) A angeschlossen an ein SMGw, beliebiger
Tarifanwendungsfall
P = 3 x U
Max Ref
= 3x230 V x 6 A
= 2,760 kW
registrierte Energie nach 4000 h = 11.040 kWh
Es müssen mindestens 5 Vorkommastellen vorhanden sein.
Für einen beliebigen Tarifanwendungsfall müssen bei Messwandlerzählern
mindestens drei Nachkommastellen vorhanden sein.
Daher sind die Zählwerksauflösungen gemäß folgender Einschränkungen zu wählen:
•
an Wandler angeschlossene Zähler
•
5.3
•
Primärzähler:
Die verfügbare Stelligkeit und die Einheit ergeben sich aus den eingestellten Wandlerfaktoren für
Spannung (VT) und Strom (CT).
Werden im Zähler entsprechende Wandlerfaktoren eingestellt, so stellt das Energieregister die Primärenergie
dar (Primärzähler).
Beispiel für gemäß Messgeräterichtlinie MID zulässige Zählwerksauflösung für einen Primärzähler mit 3 x 230/400
V, angeschlossen an ein SMGw, ausschließlich Tarifanwendungsfälle 1 und 6:
Wandlerfaktor (VT x CT)
1 - 5
6 - 49
50 - 499
500 - 4 999
5 000 - 49 999
50 000 - 499 999
500 000 - 999 999
Beispiel für einen Primärzähler mit 3 x 290/500 V:
Wandlerfaktor (VT x CT)
1 - 9
10 - 99
100 - 999
1 000 - 9 999
10 000 - 99 999
100 000 - 999 999
Bei einem Anzeigeüberlauf eines Energieregisters aufgrund der gesetzten Stelligkeit werden die führenden Ziffern
entsprechend abgeschnitten. Der interne Zählwerksstand bleibt erhalten.
50
x I
Max
Zählwerksauflösung
8.0, 7.1, 6.2, 5.3
8.0, 7.1, 6.2
8.0, 7.1
8.0, 7.1, 6.2, 5.3
8.0, 7.1, 6.2
8.0, 7.1
8.0
Zählwerksauflösung
8.0, 7.1, 6.2
8.0, 7.1
8.0
8.0, 7.1, 6.2
8.0, 7.1
8.0
Einheit
kWh/kvarh
kWh/kvarh
kWh/kvarh
MWh/Mvarh
MWh/Mvarh
MWh/Mvarh
MWh/Mvarh
Einheit
kWh/kvarh
kWh/kvarh
kWh/kvarh
MWh/Mvarh
MWh/Mvarh
MWh/Mvarh
