Produkthandbuch für DCLi
4.3 Den Zähler anschließen
Beachten Sie beim Anschluss des Zählers unbedingt den Anschlussplan.
Der gültige Anschlussplan befindet sich auf den Innenseiten der beiden
Klemmendeckel.
Bei fehlendem Anschlussplan wenden Sie sich bitte an den Lieferanten.

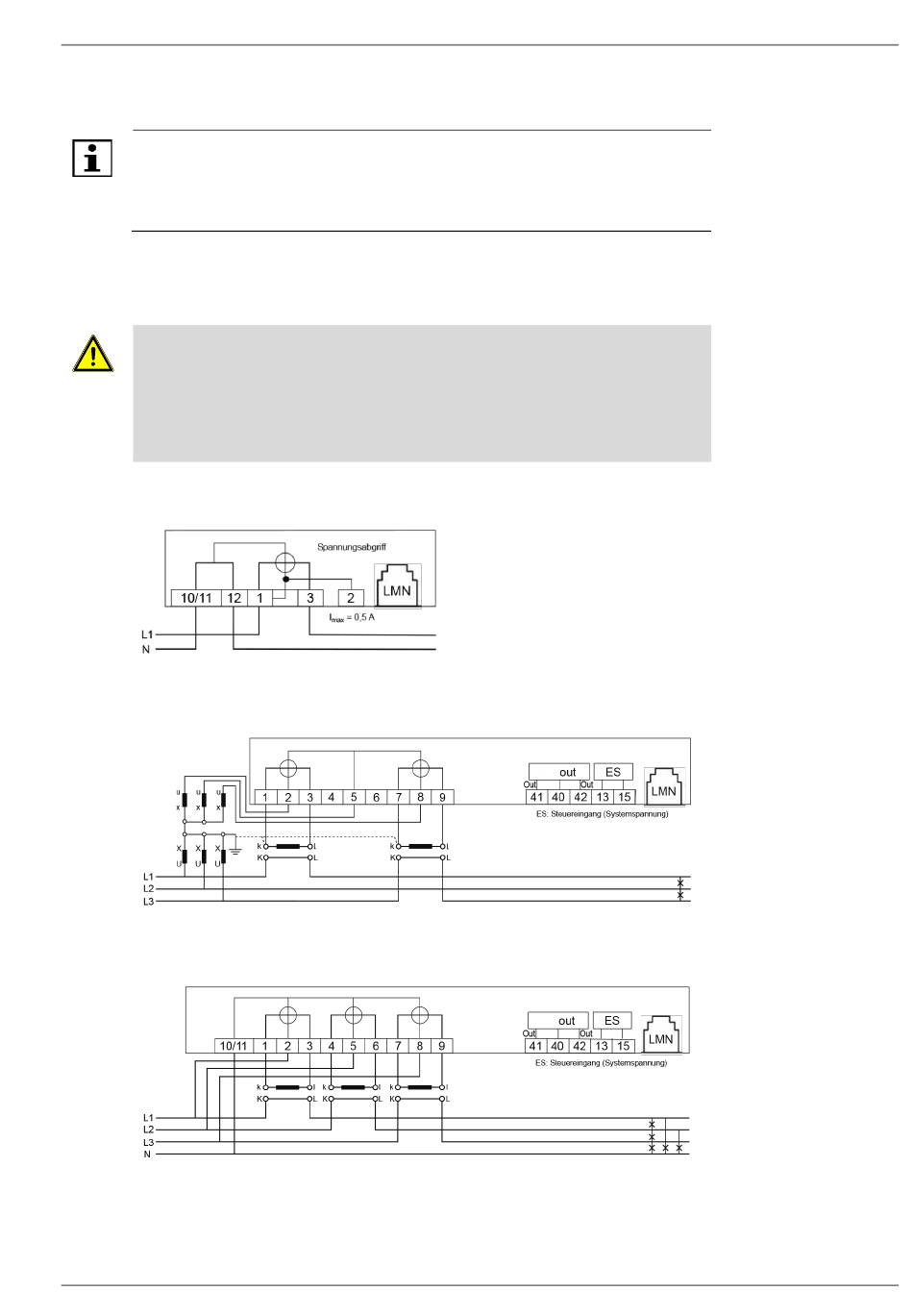

4.3.1 Beispiele für Anschlusspläne
Gefahr!
Unsachgemäße Installation gefährdet Leben und Gesundheit und birgt das
Risiko von Betriebsstörungen und Sachschäden!
•
Achten Sie beim Anschluss des Zählers darauf, dass sich die
Neutralleiterklemmen 10/11 und 12 links befinden.
2-Leiterausführung, direkt angeschlossen
3-Leiterausführung, an Strom- und Spannungswandler angeschlossen
4-Leiterausführung, an Stromwandler angeschlossen
Die Spannungsvariante 3x290/500V darf nicht in 3-Leiter-Netzen ohne angeschlossenen N verwendet werden.
Berg GmbH
Installation und Inbetriebnahme
27
