Gerätebeschreibung
3.5 Gehäuse-, Anzeige- und Bedienelemente
3.5.1 Übersicht der Gehäuse-, Anzeige- und Bedienelemente
1
1

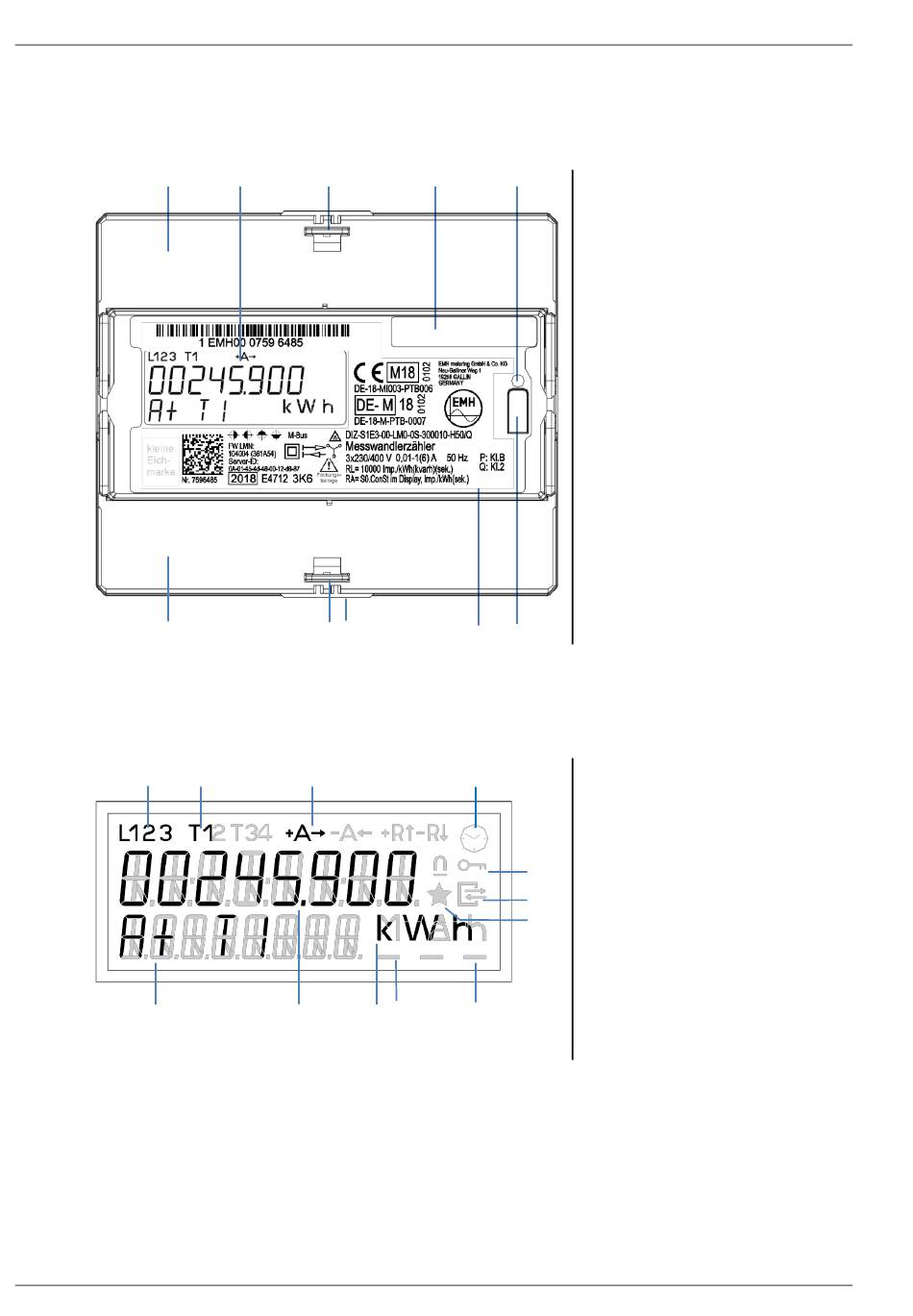

Abbildung 3: Übersicht Gehäuse-, Anzeige- und Bedienelemente
3.5.2 Anzeige
Bei der Anzeige handelt es sich um eine Flüssigkristallanzeige (LCD) mit folgendem Aufbau:
1
12
Abbildung 4: Aufbau der Anzeige
14
2
3
3 8
(Rückseite)
2
3
11
4
5
7
6
4
5
6
7
10 9
8
Produkthandbuch für DCLi
1. Klappbarer Klemmendeckel
2. Anzeige
3. Plombieröse
4. Fach für Messwandlerschild
(nur bei Messwandlerzählern)
5. Prüf-LED
6. Aufruftaste zur Bedienung des
Zählers
7. Leistungsschild
8. Verrastung auf der Rückseite
des Zählers
1. Phasenanzeige
2. Anzeige des aktiven Tarifs
3. Energierichtungsanzeige
4. Uhrensymbol
5. Verriegelungssymbol (Schlüssel)
6. Kommunikationssymbol
7. Prüfmodus-Symbol (Stern)
8. Anzeige zur TLS-Kommunikation
9. Anzeige zur Transparent-
Kommunikation M-BUS
10. Anzeige der Einheiten
11. Wertebereich
12. Infobereich
