Funktionen und Bedienung

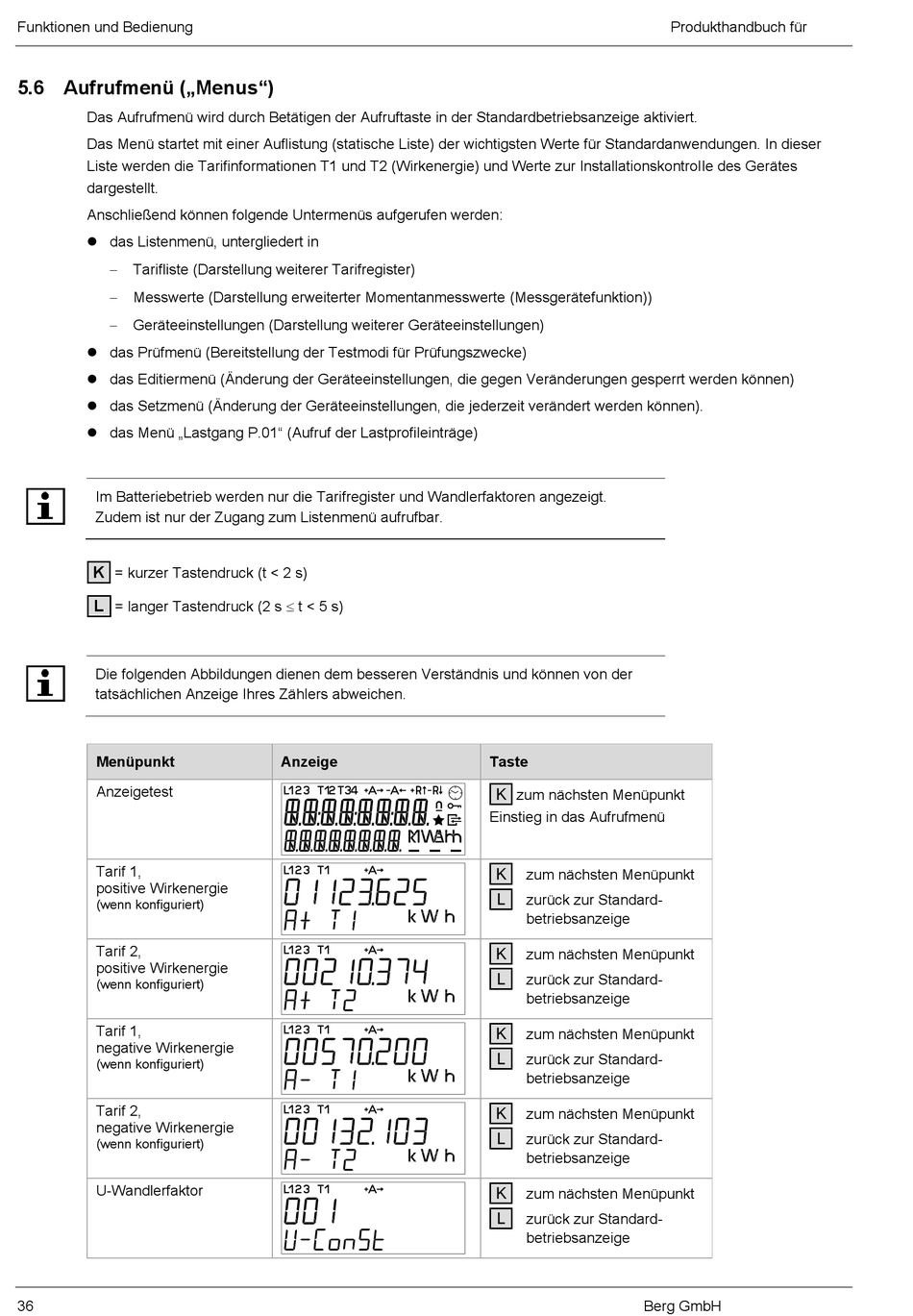

5.6 Aufrufmenü („Menus")
Das Aufrufmenü wird durch Betätigen der Aufruftaste in der Standardbetriebsanzeige aktiviert.
Das Menü startet mit einer Auflistung (statische Liste) der wichtigsten Werte für Standardanwendungen. In dieser
Liste werden die Tarifinformationen T1 und T2 (Wirkenergie) und Werte zur Installationskontrolle des Gerätes
dargestellt.
Anschließend können folgende Untermenüs aufgerufen werden:
⚫ das Listenmenü, untergliedert in
− Tarifliste (Darstellung weiterer Tarifregister)
− Messwerte (Darstellung erweiterter Momentanmesswerte (Messgerätefunktion))
− Geräteeinstellungen (Darstellung weiterer Geräteeinstellungen)
⚫ das Prüfmenü (Bereitstellung der Testmodi für Prüfungszwecke)
⚫ das Editiermenü (Änderung der Geräteeinstellungen, die gegen Veränderungen gesperrt werden können)
⚫ das Setzmenü (Änderung der Geräteeinstellungen, die jederzeit verändert werden können).
⚫ das Menü „Lastgang P.01" (Aufruf der Lastprofileinträge)
Im Batteriebetrieb werden nur die Tarifregister und Wandlerfaktoren angezeigt.
Zudem ist nur der Zugang zum Listenmenü aufrufbar.
.K.
= kurzer Tastendruck (t < 2 s)
-L- = langer Tastendruck (2 s  t < 5 s)
Die folgenden Abbildungen dienen dem besseren Verständnis und können von der
tatsächlichen Anzeige Ihres Zählers abweichen.
Menüpunkt
Anzeigetest
Tarif 1,
positive Wirkenergie
(wenn konfiguriert)
Tarif 2,
positive Wirkenergie
(wenn konfiguriert)
Tarif 1,
negative Wirkenergie
(wenn konfiguriert)
Tarif 2,
negative Wirkenergie
(wenn konfiguriert)
U-Wandlerfaktor
36
Anzeige Taste
.K.
zum nächsten Menüpunkt
Einstieg in das Aufrufmenü
.K.
zum nächsten Menüpunkt
-L-
zurück zur Standard-
betriebsanzeige
.K.
zum nächsten Menüpunkt
-L-
zurück zur Standard-
betriebsanzeige
.K.
zum nächsten Menüpunkt
-L-
zurück zur Standard-
betriebsanzeige
.K.
zum nächsten Menüpunkt
-L-
zurück zur Standard-
betriebsanzeige
.K.
zum nächsten Menüpunkt
-L-
zurück zur Standard-
betriebsanzeige
