Installation und Inbetriebnahme
4.1 Den Zähler montieren
Der Zähler ist für die Montage auf Hutschienen TH 35-7.5 gemäß IEC 60715 geeignet. Die nachfolgenden
Abbildungen zeigen die für die Montage relevanten Maße (in mm).
Das Gerät darf nur in Schalt- und Zählerschränken der Schutzart IP51 (oder höher)
verwendet werden. Dadurch wird der nach den maßgeblichen Normen (EN 50470-1,
EN 62052-31) geforderte Schutz gegen Eindringen von Staub und Wasser erreicht.

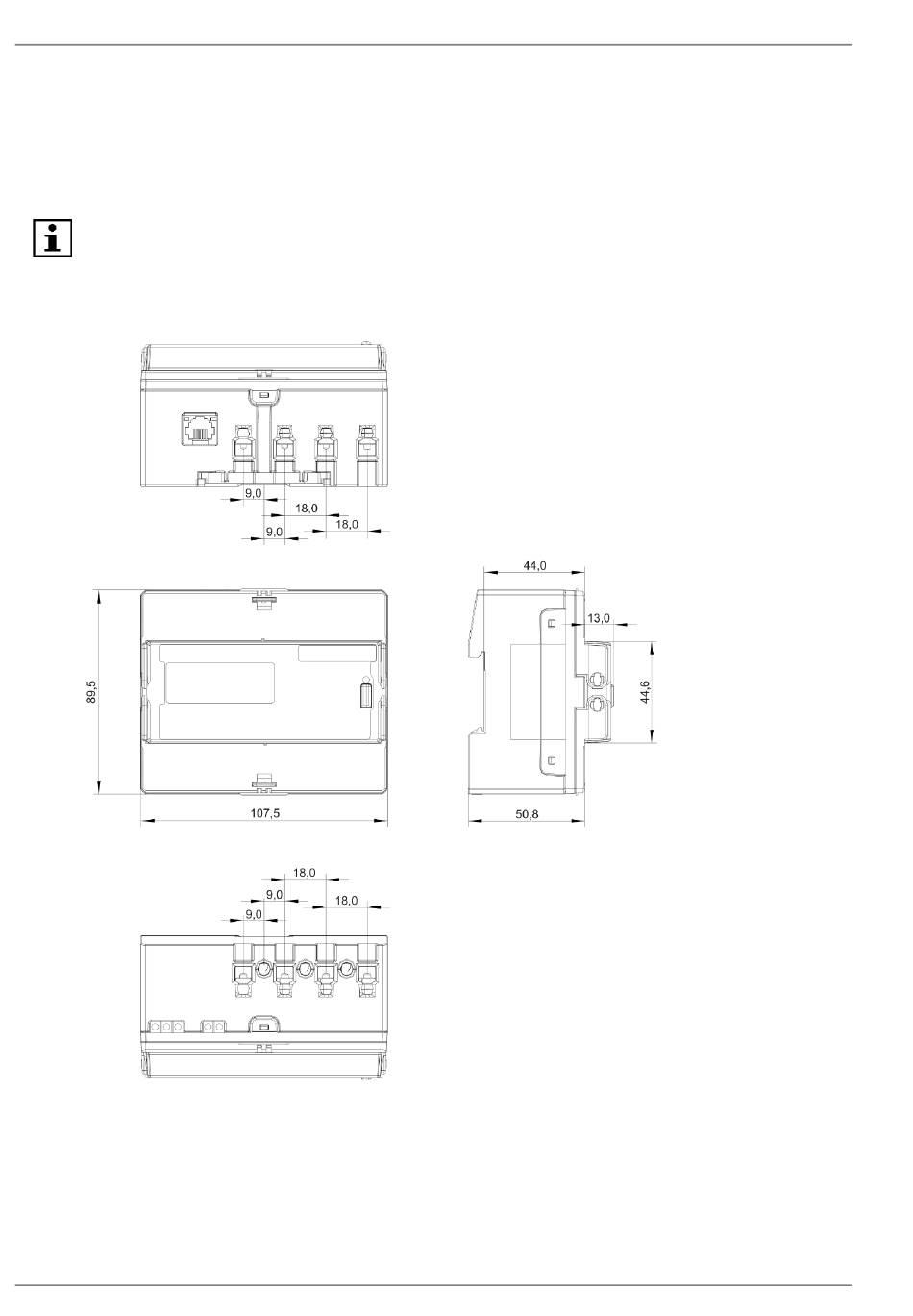

Abbildung 6: Gehäuseabmessungen (in mm)
4.2 Den Zähler demontieren
Zur Demontage des Zählers von der Hutschiene kann die Verrastung an der Unterseite des Zählers mit einem
geeigneten Schraubendreher gelöst werden.
