Inhaltszusammenfassung für BERG DCLI

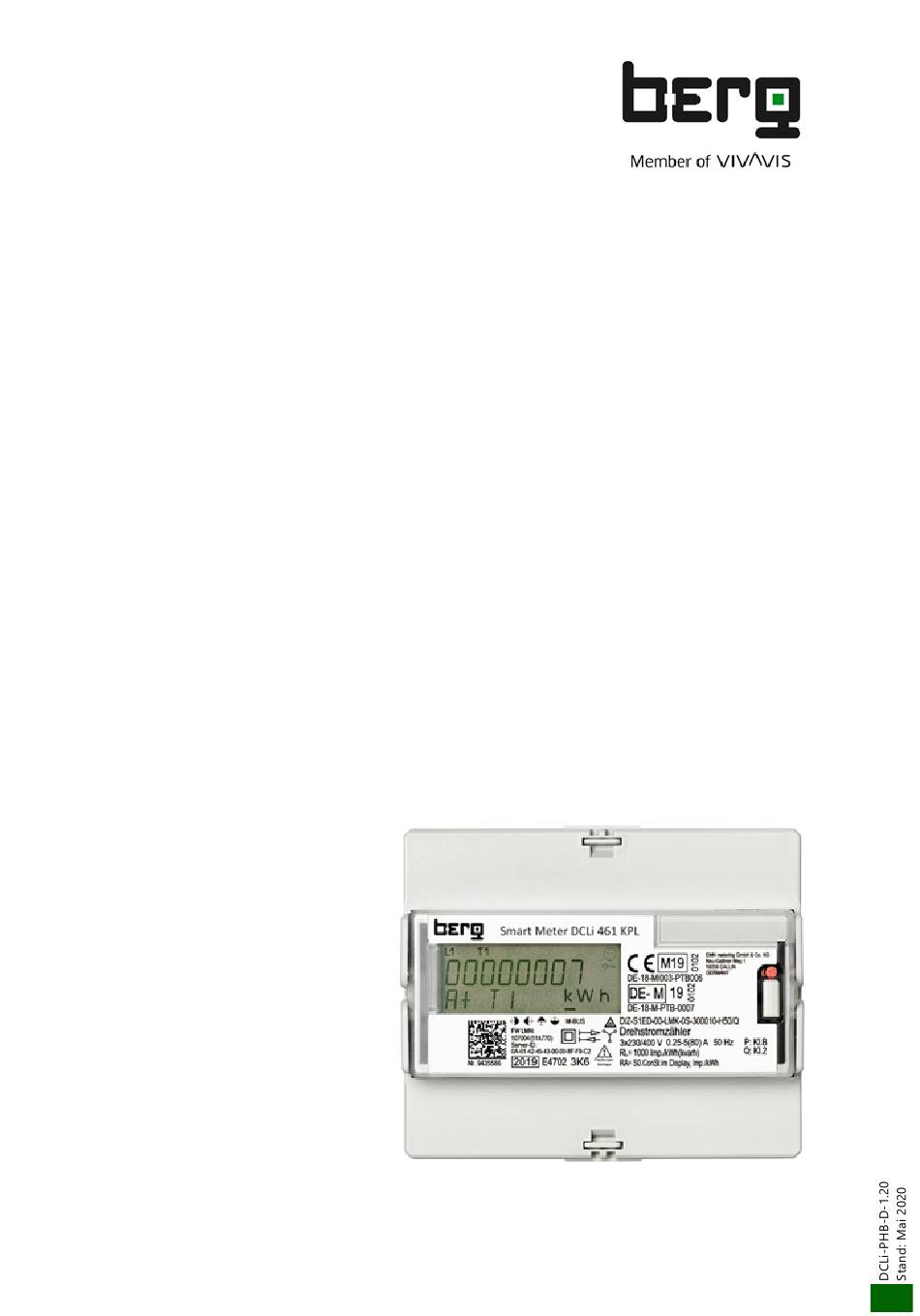

- Seite 1 Produkthandbuch für den Industriezähler DCLI Geeignet für Anschluß an Datenlogger • Skalar.Pro (M-BUS over RS485) oder SMGw (LMN-Schnittstelle) Kompakte Bauform (6TE) • Moderne Messeinrichtung • Vierquadrantenmessung mit Multimessfunktion • Eichrechtskonformer Zählerstandsgang •...
- Seite 2 Vervielfältigung sowie Speicherung in Datenverarbeitungsanlagen bedürfen der ausdrücklichen Genehmigung der BERG GmbH. BERG ist nach der DIN EN ISO 9001:2015 zertifiziert und bemüht sich ständig um die Verbesserung der Produkte. Der Inhalt dieses Handbuchs und die technischen Spezifikationen können ohne vorherige Ankündigung ergänzt, geändert oder entfernt werden.
-
Seite 3: Inhaltsverzeichnis
Produkthandbuch für DCLi Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Produkthandbuch ..............5 Geltungsbereich ........................5 Zielgruppe ..........................5 Verwendete Symbole ........................ 5 Zu Ihrer Sicherheit ....................... 7 Grundlegende Sicherheitshinweise ................... 7 Bestimmungsgemäßer Gebrauch ..................... 7 Wartungs- und Gewährleistungshinweise ................. 7 Pflegehinweise .......................... 7 Entsorgung .......................... - Seite 4 Produkthandbuch für DCLi Inhaltsverzeichnis 5.7.3 Geräteeinstellungen („Setlist“) ................... 45 Setzmenü („Setmenu“) ......................46 Prüfmenü („Stern“) ........................47 5.9.1 Editiermenü („Edit“) ......................48 5.9.2 Veränderbare Parameter ....................48 5.9.3 Editiermodus endgültig verriegeln ..................52 5.9.4 Editiermenü: Funktionsweise und Bedienung ..............52 5.10...
-
Seite 5: Hinweise Zu Diesem Produkthandbuch
Produkthandbuch für DCLi Hinweise zu diesem Produkthandbuch 1 Hinweise zu diesem Produkthandbuch Dieses Produkthandbuch ist Teil der Dokumentation. Es enthält notwendige Informationen zum sicheren Gebrauch. Lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes. Bewahren Sie dieses Produkthandbuch sowie alle anderen mitgelieferten Unterlagen sorgfältig auf, damit sie während der gesamten Lebensdauer des Gerätes zur Verfügung stehen. - Seite 6 Produkthandbuch für DCLi Hinweise zu diesem Produkthandbuch Warnung „Warnung“ kennzeichnet einen Hinweis auf eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachbeschädigungen führen kann. Vermeiden Sie die gefährliche Situation! ACHTUNG Weist auf eine Situation hin, die zu Sach- oder Umweltschäden führen kann, wenn sie nicht vermieden wird.
-
Seite 7: Zu Ihrer Sicherheit
Produkthandbuch für DCLi Zu Ihrer Sicherheit 2 Zu Ihrer Sicherheit In diesem Kapitel erhalten Sie Informationen zur Verantwortlichkeit für den sicheren Umgang mit dem Gerät und allgemein gültige Sicherheitsregeln. 2.1 Grundlegende Sicherheitshinweise Befolgen Sie unbedingt folgende Hinweise: ⚫ Lesen Sie alle beiliegenden Anleitungen und Informationen. -
Seite 8: Entsorgung
Produkthandbuch für DCLi Zu Ihrer Sicherheit 2.5 Entsorgung Die in diesem Gerät eingesetzten Komponenten sind zum großen Teil wiederverwertbar. Spezialisierte Entsorgungs- und Recyclingunternehmen nehmen Materialtrennung, Entsorgung und Wiederverwertung vor. Die folgende Tabelle benennt die Komponenten und die Behandlung am Ende ihres Lebenszyklus. -
Seite 9: Informationen Für Den Stromkunden
Produkthandbuch für DCLi Zu Ihrer Sicherheit 2.6 Informationen für den Stromkunden Hinweise für eichrechtskonforme Verwendung: Der Verwender hat für die Stromkunden, bei denen die Geräte verwendet werden, das Zustandekommen der in Rechnung gestellten Arbeitswerte transparent zu machen. „Transparent machen“ heißt, durch Information die Voraussetzungen dafür zu schaffen, dass die Stromkunden unter Zuhilfenahme eichrechtskonformer Anzeigen der... -
Seite 10: Gerätebeschreibung

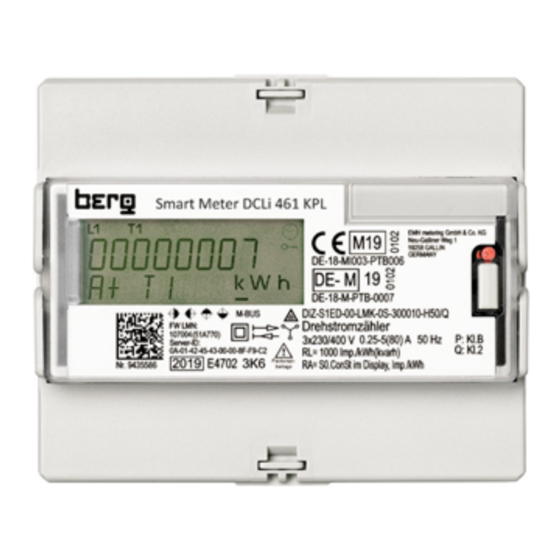

3.2 Allgemeine Beschreibung Der DCLi ist ein digitaler Zähler zur Messung von positiver und negativer Wirk- und Blindenergie in 2-, 3- und 4-Leiternetzen. Die hier beschriebene Generation des Gerätes dient zur Bildung eines intelligenten Messsystems (iMSys) gemäß Vorgaben des Bundesamtes für Sicherheit in der Informationstechnik und gesetzlicher Verankerung im Gesetz zur Digitalisierung der Energiewende (GDEW) bzw. -
Seite 11: Technische Daten
Produkthandbuch für DCLi Gerätebeschreibung 3.3 Technische Daten Messwandlerzähler Direktmessender Zähler Spannung 4-Leiter-Zähler 3 x 58/100 V, 3 x 230/400 V, 3 x 230/400 V 3 x 290/500 V 3-Leiter-Zähler 3 x 100 V, 3 x 230 V, 3 x 230 V, 3 x 400 V 3 x 400 V 2-Leiter-Zähler... - Seite 12 Produkthandbuch für DCLi Gerätebeschreibung Messwandlerzähler Direktmessender Zähler Ausgänge (optional) Anzahl max. 2 Opto-MOSFET max. 250 V AC/DC, max. 100 mA, für Impulsweitergabe (erfüllt S0-Spezifikation) Energieversorgung Schaltnetzteil 3-phasig aus Messspannung Eigenbedarf Spannungspfad < 2,0 VA/1,0 W < 2,0 VA/1,0 W pro Phase Strompfad <...
-
Seite 13: Funktionsschaltbild
Produkthandbuch für DCLi Gerätebeschreibung 3.4 Funktionsschaltbild 3.4.1 Direktmessender Zähler bis 80 A Abbildung 1: Funktionsschaltbild direktmessender Zähler 3.4.2 An Wandler angeschlossener Zähler bis 5 A Abbildung 2: Funktionsschaltbild Wandlerzähler Berg GmbH... -
Seite 14: Gehäuse-, Anzeige- Und Bedienelemente
Produkthandbuch für DCLi Gerätebeschreibung 3.5 Gehäuse-, Anzeige- und Bedienelemente 3.5.1 Übersicht der Gehäuse-, Anzeige- und Bedienelemente 1. Klappbarer Klemmendeckel 2. Anzeige 3. Plombieröse 4. Fach für Messwandlerschild (nur bei Messwandlerzählern) 5. Prüf-LED 6. Aufruftaste zur Bedienung des Zählers 7. Leistungsschild 8. - Seite 15 Produkthandbuch für DCLi Gerätebeschreibung Phasenanzeige L1, L2, L3 leuchten dauernd: Phasenspannungen liegen an. L1, L2, L3 blinken: Drehfeld der Spannung ist falsch. Anzeige des aktiven Tarifs Der aktive Tarif wird angezeigt. Energierichtungsanzeige +A leuchtet dauernd: Zähler ist angelaufen und registriert positive Wirkenergie.
-
Seite 16: Leistungsschild
Produkthandbuch für DCLi Gerätebeschreibung 3.5.3 Leistungsschild Das Leistungsschild enthält die Daten zur Identifizierung des Zählers, das Zulassungszeichen sowie technische Spezifikationen und Erläuterungen. Das hier gezeigte Beispiel kann mehr Angaben enthalten, als in Ihrem Gerät konfiguriert sind. 1. Platz für Eigentums- beschriftung 2. -
Seite 17: M-Bus Transparent-Kommunikation
Gerät kann jedoch einmalig vom M-Bus-Protokoll auf den Betrieb mit einem Smart Meter Gateway mit SML/COSEM umgestellt werden. Für diese Umschaltung muss der M-Bus Befehl „50 D0“ übermittelt werden, wofür das BERG Industriezählertool empfohlen wird (siehe dazu auch Kap 5.1 Transparentmodus). -
Seite 18: Zählwerksauflösungen Auf Der Lmn-Schnittstelle
Produkthandbuch für DCLi Gerätebeschreibung 3.6.3 Zählwerksauflösungen auf der LMN-Schnittstelle Anzeige Datensatz- Vor- und Nach- auflösung Einheit kommastelle Energiezählwerk 0,1 Wh Blindenergiezählwerk var/h 0,1 var Momentanwirkleistung 0,1 W Momentanblindleistung 0,1 var historischer Wert seit 0,1 Wh letzter Nullstellung historische Werte 0,1 Wh... -
Seite 19: Prüf-Led
Produkthandbuch für DCLi Gerätebeschreibung Beispiel zur Ermittlung der Impulspause: Zähleranschlussart: 4-Leiter = 3x230/400 V Nenn = 6 A Ausgangsimpulswertigkeit: 1 Imp./kWh mit 500 ms Impulsdauer Gesamt-Wandlerfaktoren = U-Faktor x I-Faktor = z. B. 1000 = 3x (U + 15 %) x I... -
Seite 20: Kommunikationsparameter
Produkthandbuch für DCLi Gerätebeschreibung 3.8 Kommunikationsparameter Direkt lesbare/schreibbare Parameter (gemäß FNN-Lastenheft Basiszähler - Funktionale Merkmale, Version 1.3) Der Zähler erlaubt die direkte Abfrage einzelner Eigenschaften. Der Zugriff erfolgt immer unter der Angabe der OBIS- Kennzahl zur Auswahl der gewünschten Eigenschaft. - Seite 21 Produkthandbuch für DCLi Gerätebeschreibung COSEM Zugriffs- Pos. OBIS-Kennzahl Bedeutung Datentyp -Klasse 01 00 60 5A 01 02 Weitere Firmware-Prüfsumme Lesen Octet-String (Kommunikationsteil) 01 00 5E 31 00 07 Zurücksetzen der kryptografischen Schreiben Boolean Parameter. Durch Schreiben mit ‚TRUE‘ erfolgt das Zurücksetzen.
- Seite 22 Produkthandbuch für DCLi Gerätebeschreibung COSEM Zugriffs- Pos. OBIS-Kennzahl Bedeutung Datentyp -Klasse 01 00 02 08 00 FF Auftrag zur Berechnung und Schreiben Boolean Bereitstellung des Zählerstandes -A mit dessen Signatur Durch Schreiben mit ‚TRUE‘ wird der Auftrag erteilt. Schreiben mit ‚FALSE‘...
-
Seite 23: Batterie
Produkthandbuch für DCLi Gerätebeschreibung COSEM Zugriffs- Pos. OBIS-Kennzahl Bedeutung Datentyp -Klasse 01 00 04 08 00 FF 32770 Zählerstand zur Blindarbeit in Lesen Typ zu value: Unsigned64 Richtung -R Typ zu capture_time: Im ,capture_time’ wird der Unsigned32 Typ zu Sekundenindex und im ‚status‘... - Seite 24 Produkthandbuch für DCLi Gerätebeschreibung Folgendes steht im Batteriebetrieb nicht zur Verfügung: • optische/elektrische Schnittstelle • Messwerk • Datenspeicherung • Impulszählung • Eingang • Ausgänge • Anzeigenbeleuchtung Im Batteriebetrieb werden keine Symbole in der Anzeige dargestellt. Neben der Standardbetriebsanzeige enthält das Aufrufmenü...
-
Seite 25: Installation Und Inbetriebnahme
Produkthandbuch für DCLi Installation und Inbetriebnahme 4 Installation und Inbetriebnahme Gefahr! Das Berühren unter Spannung stehender Teile ist lebensgefährlich! Bei der Installation oder beim Wechseln des Zählers müssen alle Leiter, an die der Zähler angeschlossen ist, spannungsfrei sein. • Entfernen Sie die entsprechenden Vorsicherungen, bei zweiseitiger Einspeisung sowohl auf der Netzseite als auch auf der Erzeugungsseite. -
Seite 26: Den Zähler Montieren
Produkthandbuch für DCLi Installation und Inbetriebnahme 4.1 Den Zähler montieren Der Zähler ist für die Montage auf Hutschienen TH 35-7.5 gemäß IEC 60715 geeignet. Die nachfolgenden Abbildungen zeigen die für die Montage relevanten Maße (in mm). Das Gerät darf nur in Schalt- und Zählerschränken der Schutzart IP51 (oder höher) verwendet werden. -
Seite 27: Den Zähler Anschließen
Produkthandbuch für DCLi Installation und Inbetriebnahme 4.3 Den Zähler anschließen Beachten Sie beim Anschluss des Zählers unbedingt den Anschlussplan. Der gültige Anschlussplan befindet sich auf den Innenseiten der beiden Klemmendeckel. Bei fehlendem Anschlussplan wenden Sie sich bitte an den Lieferanten. - Seite 28 Produkthandbuch für DCLi Installation und Inbetriebnahme 4-Leiterausführung, direkt angeschlossen 4-Leiterausführung, an Strom- und Spannungswandler angeschlossen 4-Leiterausführung, an Strom- und Spannungswandler (3 Spannungswandler) angeschlossen (Kunstschaltung mit 2 Stromwandlern) 4-Leiterausführung, an Strom- und Spannungswandler angeschlossen (Kunstschaltung mit 2 Stromwandlern) Berg GmbH...
-
Seite 29: Klemmenblöcke
Verwenden Sie vor dem Zähler mit direktem Anschluss eine Überstromschutz- einrichtung für maximal 65 A bzw. maximal 80 A. • Sichern Sie die Anschlusspfade unter Einhaltung der geltenden technischen Richtlinien gemäß der Stromangabe auf dem Leistungsschild des Zählers ab. Berg GmbH... - Seite 30 Bemessungs-Anschlussvermögen in Anlehnung an die IEC 60999-1 Bemessungs-Anschlussvermögen in Anlehnung an die IEC 60999-1, mind. 0,5 mm flexibel Bemessungs-Anschlussvermögen in Anlehnung an die IEC 60999-1, max. 16,0 mm flexibel **** Bemessungs-Anschlussvermögen in Anlehnung an die IEC 60999-1, max. 2,5 mm flexibel Berg GmbH...
- Seite 31 Produkthandbuch für Installation und Inbetriebnahme Klemmenanordnung Klemmenanordnung Oben Unten 10/11 41/40/42 13/15 Abbildung 7: Ansicht der Anschlüsse Bezeichnung Klemmennummer Ausgänge 41/40/42 Steuereingang 13/15 Neutralleiter N 10/11 Spannungseingang U1 Stromeingang I1 Spannungseingang U2 Stromeingang I2 Spannungseingang U3 Stromeingang I3 Elektrische Schnittstelle (LMN) Neutralleiter N Stromausgang I1 Stromausgang I2...
-
Seite 32: Pfadtrenner (Optionales Zubehör)
Zähler nicht in Betrieb genommen werden, da die Spannungsversorgung unterbrochen ist. Abbildung 8: Pfadtrenner 4.3.4 Klemmendeckel Um den Zähler vor unbefugten Eingriffen zu schützen, versehen Sie die Plombierösen (siehe Kapitel 3.5.1 Übersicht der Gehäuse-, Anzeige- und Bedienelemente) jeweils mit einer Plombe. Berg GmbH... -
Seite 33: Funktionen Und Bedienung
Funktionen und Bedienung 5 Funktionen und Bedienung Zur Bedienung des Gerätes über einen mit dem Zähler verbundenen PC nutzen Sie bitte das BERG Industriezählertool. In den folgenden Kapiteln wird nur die Vorgehensweise mittels der mechanischen Taste (Aufruftaste) am Gerät selbst beschrieben. -
Seite 34: Übersicht Zur Menüführung
Tariflos-Energieregister, wenn kein Tarif aktiv ist, im Abstand von 5 s nacheinander (rollierend) angezeigt. Sollte der Zähler nur über 1 Energieregister verfügen, so wird dies für 10 s angezeigt. Im Batteriebetrieb erscheinen die konfigurationsbedingt vorhandenen Energieregister zu den Tarifen T0 und T1 im Abstand von 5 s nacheinander (rollierend). Berg GmbH... - Seite 35 (wenn konfiguriert) Energieregister für Erscheint für 5 s* negative Blindenergie oder zum aktuellen Tarif Einstieg in das Aufrufmenü (wenn konfiguriert) Tabelle 9: Standardbetriebsanzeige * Sollte der Zähler nur über 1 Energieregister verfügen, so wird dies für 10 s angezeigt. Berg GmbH...
-
Seite 36: Aufrufmenü („Menus")
Standard- (wenn konfiguriert) betriebsanzeige Tarif 1, zum nächsten Menüpunkt negative Wirkenergie zurück zur Standard- (wenn konfiguriert) betriebsanzeige Tarif 2, zum nächsten Menüpunkt negative Wirkenergie zurück zur Standard- (wenn konfiguriert) betriebsanzeige U-Wandlerfaktor zum nächsten Menüpunkt zurück zur Standard- betriebsanzeige Berg GmbH... - Seite 37 Produkthandbuch für Funktionen und Bedienung Menüpunkt Anzeige Taste I-Wandlerfaktor zum nächsten Menüpunkt zurück zur Standard- betriebsanzeige Wirkleistung zum nächsten Menüpunkt (nur bei 2-Leiter-Zählern) zurück zur Standard- betriebsanzeige Gesamtwirkleistung zum nächsten Menüpunkt zurück zur Standard- betriebsanzeige Wirkleistung L1 zum nächsten Menüpunkt (nur bei 4-Leiter-Zählern) zurück zur Standard- betriebsanzeige...
- Seite 38 (siehe Kapitel 5.12) Zum Menüanfang oder zum Menüanfang zurück zur Standard- Standardbetriebsanzeige betriebsanzeige wechseln (rollierend) Tabelle 10: Aufrufmenü („Menus“) Beim längeren Betätigen der Aufruftaste (t ≥ 5 s) kehrt die Anzeige jederzeit in die Standardbetriebsanzeige (rollierend, unbeleuchtet) zurück. Berg GmbH...
-
Seite 39: Listenmenü („Listmenu")
Produkthandbuch für Funktionen und Bedienung 5.7 Listenmenü („Listmenu“) Das Listenmenü macht weitere Untermenüs zugänglich, die die Anzeigewerte zu den verfügbaren Energieregistern, Messwerten und Geräteeinstellungen enthalten. Im Batteriebetrieb ist das Untermenü „Messwerteliste“ ausgeblendet. = kurzer Tastendruck (t < 2 s) = langer Tastendruck (2 s t < 5 s) Menüpunkt Anzeige Taste... - Seite 40 Funktionen und Bedienung Produkthandbuch für Energie- Energie- Anzahl Zählertyp richtung register Tarife Kombizähler als maximal 2 Lieferzähler (T0 - T2) maximal 4 Zweirichtungszähler (T0 - T4) maximal 2 4-Quadrantenzähler (T0 - T2) Tabelle 12: Energieregister und Anzahl Tarife = kurzer Tastendruck (t < 2 s) = langer Tastendruck (2 s ...
- Seite 41 Menüpunkt (wenn konfiguriert) Tarif 1, oder negative Blindenergie zum nächsten Menüpunkt (wenn konfiguriert) Tarif 2, oder negative Blindenergie zum nächsten Menüpunkt (wenn konfiguriert) Zum Menüanfang oder zum Menüanfang zum Aufrufmenü zurück zum Aufrufmenü wechseln Tabelle 13: Tarifliste („Tarifflist“) Berg GmbH...
-
Seite 42: Messwerteliste („Meterlist")
(nur bei 3- oder 4-Leiter- zum nächsten Menüpunkt Zählern) Strom L1 oder (nur bei 2-Leiter-Zählern) zum nächsten Menüpunkt Strom L1 oder (nur bei 3- oder 4-Leiter- zum nächsten Menüpunkt Zählern) Strom L2 oder (nur bei 4-Leiter-Zählern) zum nächsten Menüpunkt Berg GmbH... - Seite 43 Menüpunkt Blindleistung L1 oder (nur bei 4-Leiter-Zählern) zum nächsten Menüpunkt Blindleistung L2 oder (nur bei 4-Leiter-Zählern) zum nächsten Menüpunkt Blindleistung L3 oder (nur bei 4-Leiter-Zählern) zum nächsten Menüpunkt Scheinleistung oder (nur bei 2-Leiter-Zählern) zum nächsten Menüpunkt Berg GmbH...
- Seite 44 Leistungsfaktor L2 oder (nur bei 4-Leiter-Zählern) zum nächsten Menüpunkt Leistungsfaktor L3 oder (nur bei 4-Leiter-Zählern) zum nächsten Menüpunkt Frequenz oder zum nächsten Menüpunkt Zum Menüanfang oder zum Menüanfang zum Aufrufmenü wechseln zurück zum Aufrufmenü Tabelle 14: Messwerteliste („Meterlist“) Berg GmbH...
-
Seite 45: Geräteeinstellungen („Setlist")
Menüpunkt Kanäle Periodenlänge oder Zählerstandsgang- zum nächsten Menüpunkt messung Erfassungsrichtung oder der Energien zum nächsten Menüpunkt Elektrische Schnittstelle oder zum nächsten Menüpunkt Impulskonstante oder S0-Ausgänge zum nächsten Menüpunkt in Imp./kWh Impulslänge oder S0-Ausgänge zum nächsten Menüpunkt in Millisekunden Berg GmbH... -
Seite 46: Setzmenü („Setmenu")
(Format: hh:mm:ss) Menüpunkt Wert editieren Primäradresse zum nächsten (einstellbar von 001-250; Menüpunkt nur bei Zählern mit M-Bus - Transparentmodus) Wert editieren Sekundäradresse zum nächsten (einstellbar von Menüpunkt 00000000-99999999; nur bei Zählern mit M-Bus - Wert editieren Transparentmodus) Berg GmbH... -
Seite 47: Prüfmenü („Stern")
Eingestellter Wert nächster Wert (Wert blinkt) Wert übernehmen und zurück zum Prüfmenü Neu eingestellter Wert nächster Wert Wert übernehmen und zurück zum Prüfmenü Prüfmodus Blindleistung zum nächsten (einstellbar On oder Off) Menüpunkt Einstieg in den Prüfmodus für Blindleistung Berg GmbH... -
Seite 48: Editiermenü („Edit")
Dies kann nur bei Zählern erfolgen, die noch nicht zur Verrechnung genutzt wurden und deren Editiermenü noch zugänglich ist. Im Falle dieser Änderung der Wandlerfaktoren werden auch die Zählwerksauflösung und die Impulskonstanten auf die Standardwerte zurückgesetzt. Erst nach dieser Änderung werden die neuen Wandlerfaktoren berücksichtigt. Berg GmbH... - Seite 49 = 3 x U = 3x230 V x 80 A = 55,2 kW registrierte Energie nach 4000 h = 220.800 kWh Es müssen mindestens 6 Vorkommastellen vorhanden sein. Für einen beliebigen Tarifanwendungsfall müssen bei direktmessenden Zählern mindestens zwei Nachkommastellen vorhanden sein. Berg GmbH...
- Seite 50 8.0, 7.1, 6.2 MWh/Mvarh 10 000 - 99 999 8.0, 7.1 MWh/Mvarh 100 000 - 999 999 MWh/Mvarh Bei einem Anzeigeüberlauf eines Energieregisters aufgrund der gesetzten Stelligkeit werden die führenden Ziffern entsprechend abgeschnitten. Der interne Zählwerksstand bleibt erhalten. Berg GmbH...
- Seite 51 Da nicht jede Impulslänge bei entsprechender Impulshäufigkeit (Impulskonstante und registrierte Energie pro Zeit) realisierbar ist, können einige Einstellungen nicht zulässig sein. Bei einer unzulässigen Impulslänge erscheinen folgende Anzeigen: ⚫ w.SETTInG: die Impulslänge muss angepasst werden ⚫ no.CHOICE: die Impulslänge ist nicht darstellbar, die Impulswertigkeit muss neu eingestellt werden Berg GmbH...
-
Seite 52: Editiermodus Endgültig Verriegeln
Editieren des zweiten Digit um 1 Digits (Digit blinkt) hochzählen nächstes Digit editieren Editieren des dritten Digit um 1 Digits (Digit blinkt) hochzählen nächstes Digit editieren Editieren des vierten Digit um 1 Digits (Digit blinkt) hochzählen nächstes Digit editieren Berg GmbH... - Seite 53 Produkthandbuch für DCLi Funktionen und Bedienung Menüpunkt Anzeige Taste Editieren des vierten Digit um 1 Digits (Digit blinkt) hochzählen zur Wertübernahme Wertübernahme Editieren des ersten (alle Digits blinken) Digits Übernahme des editierten Wertes, weiter zum nächsten Menüpunkt Überprüfung der Wandlerfaktoren Gesamtwandlerfaktor Überschreiben der...
- Seite 54 Produkthandbuch für DCLi Funktionen und Bedienung Menüpunkt Anzeige Taste Editiermenü mit zum nächsten endgültiger Verriegelung Menüpunkt verlassen Wert editieren („On“ muss aktiviert sein) Verriegelung bestätigen zurück zum vorherigen Menüpunkt zum nächsten Menüpunkt Editiermodus endgültig zurück zum verriegeln und verlassen vorherigen (LocK.Edit blinkt)
-
Seite 55: Menü "Historische Werte
Produkthandbuch für DCLi Funktionen und Bedienung 5.10 Menü “historische Werte“ Im Menü „historische Werte“ können die historischen Werte des Zählers eingesehen werden. Zusätzlich gibt es die Möglichkeit der Nullstellung und des Löschens der historischen Werte. 5.10.1 Menüführung für historische Werte Abbildung 9: Übersicht zur Menüführung am Beispiel der historischen Werte... -
Seite 56: Menü „Historische Werte": Funktionsweise Und Bedienung
Wirkenergie zur Anzeige aller (wenn konfiguriert) historischen Tageswerte Letzter historischer zum nächsten Wochenwert, Menüpunkt negative Wirkenergie zur Anzeige aller (wenn konfiguriert) historischen Wochenwerte Letzter historischer zum nächsten Monatswert, Menüpunkt negative Wirkenergie zur Anzeige aller (wenn konfiguriert) historischen Monatswerte Berg GmbH... -
Seite 57: Echtzeituhr (Optional)
Die Zählerstandsgangspeicherung steht ausschließlich im Transparentmodus zur Verfügung. Sofern der Transparentmodus verlassen ist wird diese Funktion deaktiviert. Die vier zur Verfügung stehenden Kanäle der Zählerstandsgangspeicherung des DCLi zeichnen die folgenden Energie-Absolutstände auf: • Kanal 1: Energiestände des positiven Wirkenergieregisters (1-0:1.8) - Seite 58 Produkthandbuch für DCLi Funktionen und Bedienung • Kanal 3: Energiestände des positiven Blindenergieregisters (1-0:3.8) • Kanal 4: Energiestände des negativen Blindenergieregisters (1-0:4.8) Wird ein Kanal nicht konfiguriert, verwenden die verbleibenden Kanäle die Kanalnummern 1..3 usw. Die Registrierperiodendauer beträgt 15 Minuten.
-
Seite 59: Aufrufen Der Zählerstandsgangspeicherung
Tastendruck nacheinander dargestellt werden. Als „Index“ ist jedem Zählerstandsgang -Eintrag eine vierstellige Zahl von 0000..9999 hinterlegt, die die Zählerstandsgang -Einträge durchnummeriert, 0000: jüngster Wert, 9999: ältester Wert. Die Bedienung kann der folgenden Abbildung entnommen werden: Menüführung Zählerstandsgangspeicherung P.01 im DCLi Berg GmbH... -
Seite 60: Menü „P.01": Funktionsweise Und Bedienung
Nullen und in Abhängigkeit von ggf. eingestellten Strom-/Spannungs-Wandlerfaktoren wie folgt aufgelöst: CTxVT Stelligkeiten wie EZW VK:NK Einheit < 1.000 kWh / kvarh 4:4, 5:3, 6:2, 7:1, 8:0 >= 1.000 MWh / Mvarh 4:4, 5:3, 6:2, 7:1, 8:0 Berg GmbH... -
Seite 61: Speichertiefe
Wird beim Ablegen des aktuellen Zählerstandsgang-Eintrags erkannt, dass die Saison des vorherigen Eintrags eine andere war, wird im aktuellen Eintrag das Statusbit „Saisonwechsel“ gesetzt. 5.12.9 Statuswort – Informationen zur Zählerstandsgangspeicherung Folgende Zustände bzw. Ereignisse werden mittels Statuswort im Zählerstandsgang aufgezeichnet: Berg GmbH... -
Seite 62: Sonderfall - Zwei Ereignisse In Der Gleichen Sekunde
Produkthandbuch für DCLi Funktionen und Bedienung Verwendung im DCLi Ereignis Allgemeine Bedeutung oder Zustand 16 bis reserviert für zukünftige Erweiterungen immer 0 Zustand Statuswort wurde vor der letzten durch bei Zählerstandsgang-Eintrag zum Stellen der Setzen durchgeführten Zeitverstellung Geräteuhr "VON" Zeitpunkt aufgezeichnet. -
Seite 63: Konformitätserklärungen
Produkthandbuch für DCLi Konformitätserklärungen 6 Konformitätserklärungen 6.1 DE- / EU-Konformitätserklärung Die aktuelle EU-Konformitätserklärung finden Sie auf der Internetseite www.berg-energie.de im Bereich „Produkte & Lösungen“ bei der Produktbeschreibung zum Zähler. Berg GmbH... -
Seite 64: Anhang
Produkthandbuch für DCLi Anhang 7 Anhang 7.1 Normen und Richtlinien DIN EN 13757-2, -3 Kommunikationssysteme für Zähler und deren Fernablesung ISO/DIN EN 14908-1, Firmenneutrale Datenkommunikation für die Gebäudeautomation und -2, -3, -4 Gebäudemanagement – Gebäude-Netzwerk-Protokoll DIN 43856 Elektrizitätszähler, Tarifschaltuhren und Rundsteuerempfänger;... -
Seite 65: Abkürzungsverzeichnis
Produkthandbuch für DCLi Anhang 7.2 Abkürzungsverzeichnis Wirkenergie positive Wirkenergie (Kunde bezieht von EVU) negative Wirkenergie (Kunde liefert an EVU) Analog zu Digital Konverter Genauigkeitsklasse COSEM Companion Specification for Energy Metering Central Processing Unit (Rechnerkern) Deutsches Institut für Normung e.V. Elektromagnetische Verträglichkeit Europäische Norm... - Seite 66 BERG GmbH• Fraunhoferstraße 22 • D-82152 Martinsried • GERMANY • Tel +49 (0)89 379160-0 • info@berg-energie.de • www.berg-energie.de...
