Rumsenhetens
konstruktion

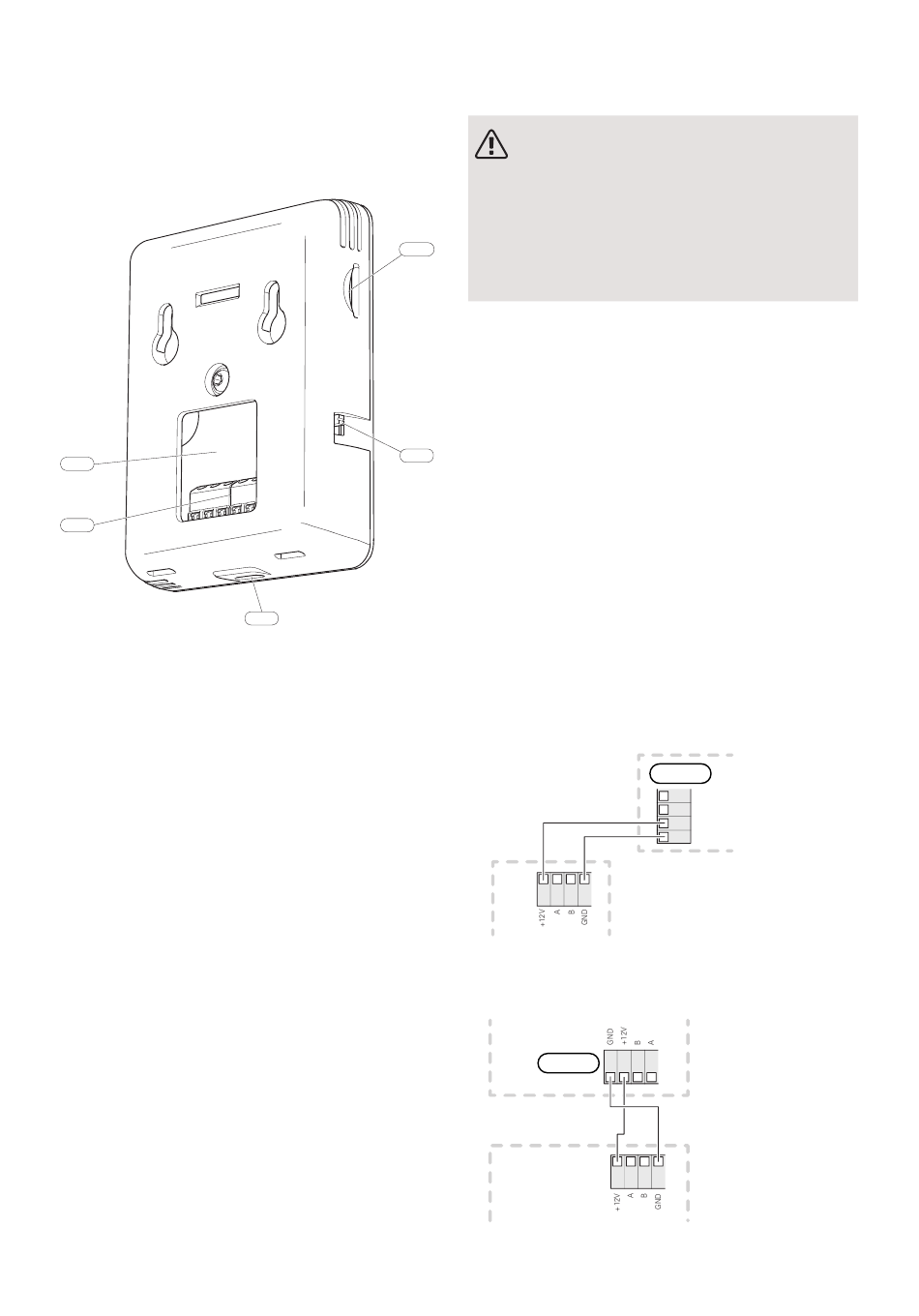

KOMPONENTPLACERING
AA4
X1
KOMPONENTLISTA
ELKOMPONENTER
AA4 Displayenhet
AA32 Plats för minneskort (Micro-SD)
X1 Anslutningsplint, kommunikation och spänning
X5 Spänningsmatning, Micro-USB
S1 Strömställare
Beteckningar enligt standard EN 81346-2.
NIBE RMU S40 | SE
AA32
S1
X5

Elinkoppling

OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av RMU S40.
ANSLUTNING AV KOMMUNIKATION
Du kan välja mellan trådlös eller trådad anslutning av din
RMU S40.
TRÅDLÖS ANSLUTNING
Välj meny 5.4 - "Anslut trådlösa enheter" i din huvudpro-
dukt.
Följ guiden.
Strömförsörjning
RMU S40 är inte batteridriven. För strömförsörjning kan
du använda en nätadapter (12V) och ansluta den till
kopplingsplint X5 (se avsnitt "Komponentplacering").
Max kabellängd för USB-anslutning: 3 meter.
Du kan även koppla upp din RMU S40 mot din huvuden-
het för strömförsörjning.
Strömförsörjning från S1155
Värmepump
Värmepump
RMU S40
RMU 40
1 2 3 4
Strömförsörjning från S1255 / VVM S320, VVM S325
AA2-X30
AA2-X30
1 2 3
Värmepump/
Värmepump
Inomhusmodul
RMU S40
RMU S40
1 2 3
AA2-X30
AA2-X30
4 A
3 B
2 +12V
1 GND
4
4
