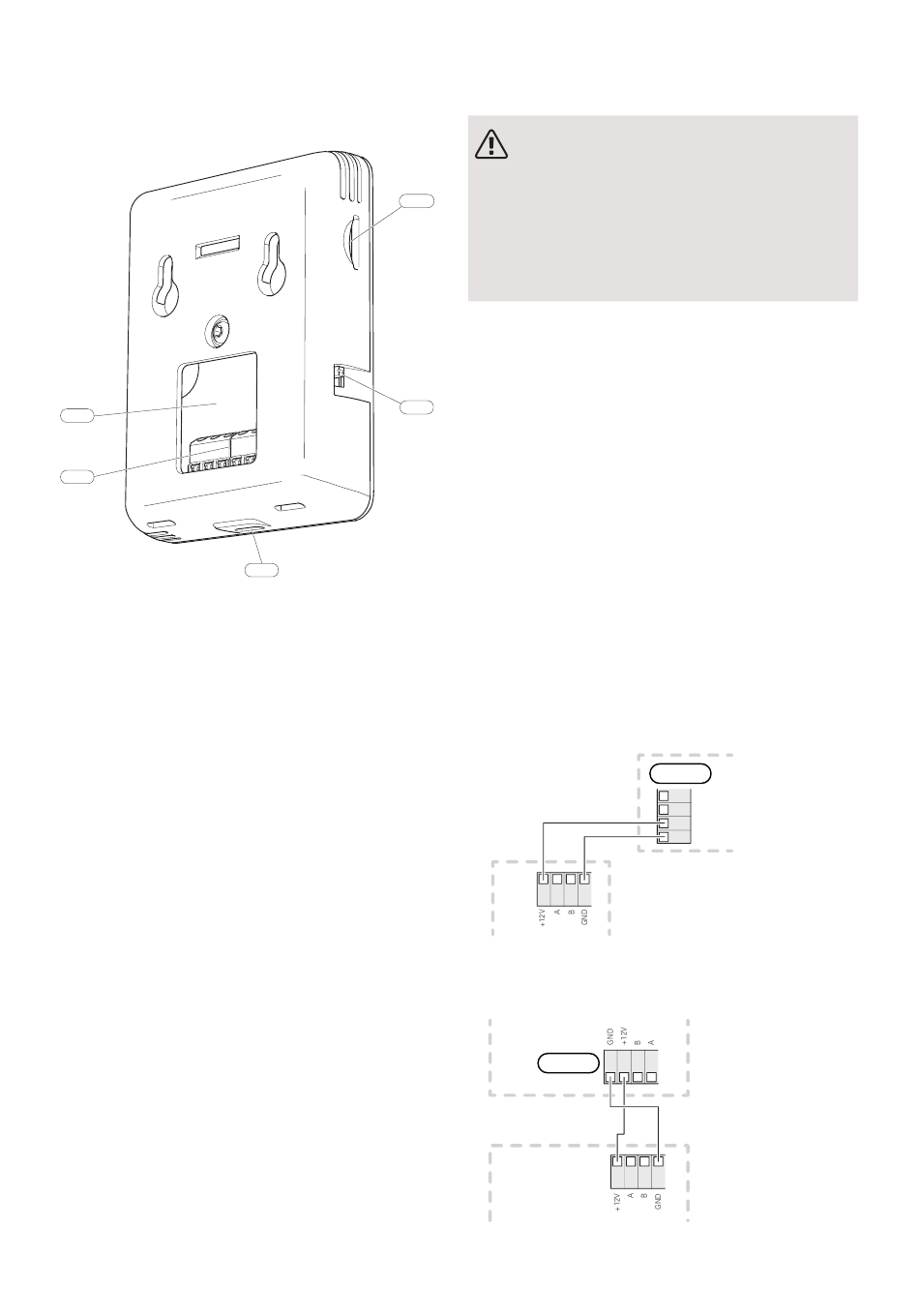

Huoneyksikön rakenne
KOMPONENTTIEN SIJAINTI
AA4
X1
KOMPONENTTILUETTELO
SÄHKÖKOMPONENTIT
AA4 Näyttö
AA32 Paikka muistikortille (Micro-SD)
X1 Liitinrima, tiedonsiirto ja jännite
X5 Jännitteensyöttö, Micro-USB
S1 Katkaisin
Merkinnät standardin EN 81346-2 mukaan.
66
AA32
S1
X5
Sähköasennukset
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Lämmitysjärjestelmän pitää olla jännitteetön
RMU S40:n asennuksen aikana.
TIEDONSIIRRON KYTKENTÄ
Voit valita langattoman tai langallisen RMU S40:n liitän-
nän.
LANGATON LIITÄNTÄ
Valitse valikko 5.4 - "Kytke langattomat yksiköt" päätuot-
teessa.
Seuraa opasta.
Virransyöttö
RMU S40 ei ole paristokäyttöinen. Virransyöttöön voit
käyttää virtalähdettä (12V) ja kytkeä sen liitinrimaan X5
(katso kappale "Komponenttien
Suurin kaapelipituus USB-liitäntää varten: 3 metriä.
Voit myös kytkeä RMU S40:n päätuotteeseen virransyöt-
töä varten.
Virransyöttö S1155:sta
Lämpöpumppu
Värmepump
RMU S40
RMU 40
1 2 3 4
Virransyöttö S1255 / VVM S320, VVM S325:sta
AA2-X30
AA2-X30
1 2 3
Lämpöpumppu/
Värmepump
Sisäyksikkö
RMU S40
RMU S40
1 2 3
sijainti").
AA2-X30
AA2-X30
4 A
3 B
2 +12V
1 GND
4
4
