Nibe RMU S40 Installateurhandbuch

Für nibe-wärmepumpen
Vorschau ausblenden Andere Handbücher für RMU S40:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

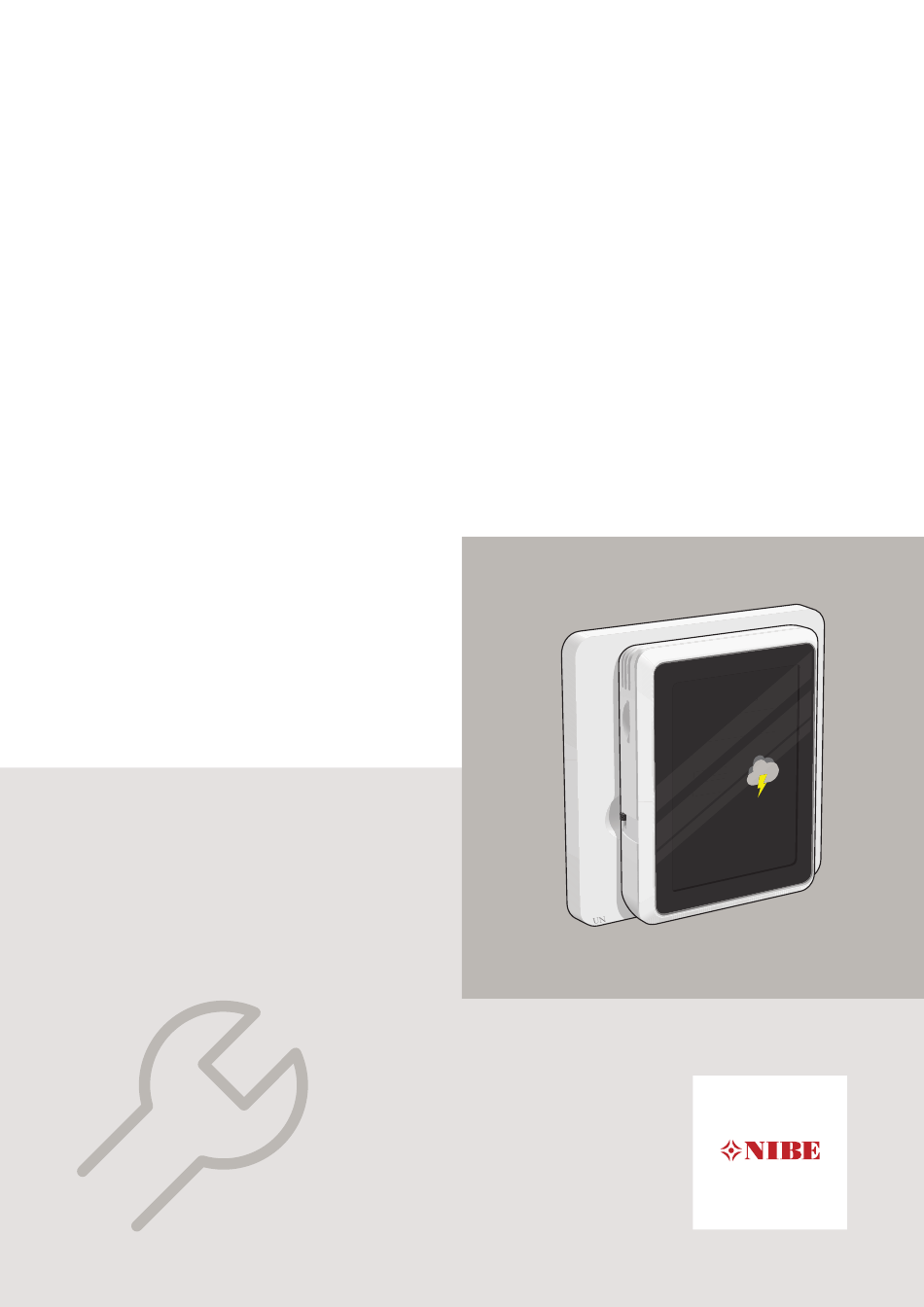

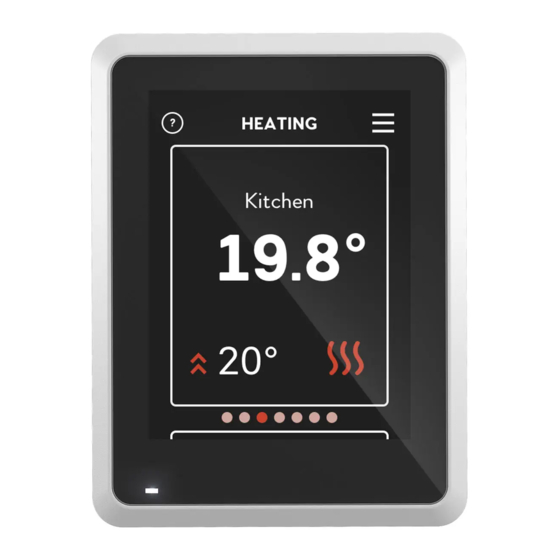

IHB 2041-3
531802
NIBE RMU S40
SE
Installatörshandbok - Rumsenhet
GB
Installer Manual - Room unit
DE
Installateurhandbuch – Fernbedienung
FI
Asentajan käsikirja - Huoneyksikkö
N
N
K IT C H E
K IT C H E
2 2 . 3 °
2 2 . 3 °
2 2 . 3 °
r
r
r
O u td o o
O u td o o
O u td o o
- 5 . 6 °
- 5 . 6 °
u a r y
0 5 J a n
1 2 : 4 5
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe RMU S40

Inhaltszusammenfassung für Nibe RMU S40

  • Seite 1 IHB 2041-3 531802 NIBE RMU S40 Installatörshandbok - Rumsenhet Installer Manual - Room unit Installateurhandbuch – Fernbedienung Asentajan käsikirja - Huoneyksikkö K IT C H E K IT C H E 2 2 . 3 ° 2 2 . 3 °...

  • Seite 3: Inhaltsverzeichnis

    Room unit design Electrical connection Control - Introduction Program settings Control – Menus Disturbances in comfort Technical data Deutsch Wichtige Informationen Allgemeines Aufbau der Fernbedienung Elektrischer Anschluss Steuerung – Einführung Programmeinstellungen Steuerung – Menüs Komfortstörung Technische Daten NIBE RMU S40 | FI...

  • Seite 41: Deutsch

    Informationen Umgang mit dem Produkt erleichtern. ALLGEMEINES SICHERHEITSINFORMATIONEN Hiermit bestätigt NIBE, dass diese Art von Funkausrüs- In diesem Handbuch werden Installations- und Service- tung EA001-A-XXX die Richtlinie 2014/53/EU erfüllt. Den vorgänge beschrieben, die von Fachpersonal auszufüh- vollständigen Text der Konformitätserklärung finden Sie ren sind.

  • Seite 42: Allgemeines

    Allgemeines Mit RMU S40 können Sie das NIBE Hauptprodukt (Wärmepumpe/Inneneinheit/Regelgerät) von einem an- deren Raum im Gebäude aus steuern und überwachen. KOMPATIBLE PRODUKTE • S1155 • VVM S320 • S1255 • VVM S325 • SMO S40 ACHTUNG! Die Software des Hauptprodukts muss unter Umständen aktualisiert werden.

  • Seite 43: Klimatisierungssysteme Und Zonen

    Sie auch einen größeren Raum in mehrere Zonen unter- teilen. Die Namen Ihrer Zonen können Sie selbst festle- gen. In jeder Zone können ein oder mehrere RMU S40 plat- ziert werden. Außerdem kann jede Zone ein oder meh- rere weitere Zubehörelemente umfassen, sowohl kabel- gebundene als auch Funkeinheiten.

  • Seite 44: Raumtemperaturfühler

    RAUMTEMPERATURFÜHLER MONTAGE Die Fernbedienung RMU S40 enthält einen Raumfühler, RMU S40 kann direkt an einer Wand oder mithilfe des der dieselbe Funktion wie der Raumfühler besitzt, der im Lieferumfang enthaltenen Rückteils montiert werden. im Lieferumfang des Hauptprodukts RTS 40 inbegriffen Bei Verwendung des Rückteils kann die Montage von...

  • Seite 45: Montage Mit Rückteil

    Kapitel Kompatible Produkte. Winkeln Sie die Displayeinheit an und fixieren Sie die Einheit mit den beiden Klemmen an der Unter- seite des Rückteils. Drücken Sie RMU S40 an der Oberseite des Rück- teils fest. NIBE RMU S40 | DE...

  • Seite 46: Aufbau Der Fernbedienung

    Das Klimatisierungssystem darf bei der Instal- lation von RMU S40 nicht mit Spannung ver- sorgt werden. ANSCHLUSS DER KOMMUNIKATIONSLEITUNG Sie können wählen, ob Ihr RMU S40 per Funk oder per Kabel verbunden werden soll. FUNKVERBINDUNG Rufen Sie im Hauptprodukt Menü 5.4 – „Funkeinheiten anschließen“ auf.

  • Seite 47: Anschluss Per Kabel

    Wenn RMU S40 gemeinsam mit einem externen In Menü 1.3.3 – „Fernbedienungen“ können Sie festle- Feuchtigkeitssensor HTS 40 angeschlossen werden soll, gen, zu welcher Zone Ihr RMU S40 gehören soll, oder sollte HTS 40 als erste Einheit mit der Basisplatine / Sie erstellen eine neue Zone.
  • Seite 48 S1155 Anschluss von Zubehör und einem RMU S40 Sie müssen ein +12-V-Versorgungskabel vom Hauptpro- Wärmepumpe/Inneneinheit Värmepump dukt mit Ihrem RMU S40 verbinden. Zum Schluss muss AA2-X30 AA2-X30 RMU S40 an die Kommunikationsschleife angeschlossen werden. +12V Wärmepumpe/ Värmepump/ Inneneinheit/ Inomhusmodul/ Regelgerät...

  • Seite 49: Steuerung - Einführung

    NAVIGATION Steuerung – RMU S40 hat einen Touchscreen, über den sich die Einführung gesamte Navigation durch Berühren und Wischen mit dem Finger erledigen lässt. AUSWÄHLEN Platz für Speicherkarte Display Die meisten Auswahlmöglichkeiten ak- tiveren Sie durch leichte Berührung des Displays.

  • Seite 50: Hilfemenü

    Ihrem jeweiligen Produkt und dem daran angeschlossenen Zubehör ab. HEIZUNG BRAUCHWASSER Zone 1 Mehr Brauchwasser Zum Blättern zwischen den Funktionsseiten wi- schen Sie mit dem Finger nach links oder rechts. NIBE RMU S40 | DE...

  • Seite 51: Programmeinstellungen

    Einheiten eine externe Stromversorgung. Die Grundeinstellungen für jedes RMU S40 werden im Hauptprodukt vorgenommen. Um leichter zu erkennen, in welchem Raum RMU S40 platziert ist, können Sie jeder Fernbedienung einen eindeutigen Namen geben. Menüsymbol INSTALLATION VON RMU S40...
  • Seite 52 Abbrechen Rufen Sie im Hauptprodukt in Menü 7.2.1 – „Zube- hör hinzufügen/entfernen“ auf und aktivieren Sie RMU S40 oder drücken Sie auf „Zubehör suchen“. Wählen Sie eine Adresse (1 – 8) für Ihren RMU S40 aus. Verbindungsaufbau fehlgeschlagen. Erneut versuchen Zurück...

  • Seite 53: Steuerung - Menüs

    Hauptprodukt in Menü 7.1.7.2 – „Feuchtigkeitsrege- lung“. Wählen Sie „RL begrenzen, Kühlung“ aus. Einstellung der Temperatur (ohne aktivierten steuernden Raumfühler): Nehmen Sie Ihre Einstellungen für RMU S40 im Haupt- produkt in Menü 1.3.3 – „Fernbedienungen“ vor. Einstellbereich: -10 bis +10 ACHTUNG! Das Display zeigt den eingestellten Wert für die Heizung...
  • Seite 54 Heizsystem per Raumfühler gesteu- ert wird. Um die Raumtemperatur zu ändern, erhöhen bzw. verringern Sie den angezeigten Wert. Blättern Sie bis zur Funktionsseite. Tippen Sie mit dem Finger auf den Bildschirm. Wählen Sie die Temperatur. NIBE RMU S40 | DE...
  • Seite 55 Anzeige von angezeigt werden sollen.) • Brauchwassermenge • steuernden drahtlosen Fühlern und/oder Thermostaten • Status von „Mehr Brauchwasser“ • Status, falls die Kühlung vorübergehend Vorrang hat. • Status, falls die Brauchwasserbereitung vorüberge- hend Vorrang hat. NIBE RMU S40 | DE...
  • Seite 56 Die Leuchtkraft des Symbols für Solar ändert sich abhän- gig davon, wie viel Solarenergie gerade geladen wird. Sie können die aktuell abgegebene Leistung der Solar- kollektoren ablesen. Außerdem können Sie sehen, wie viele kWh die Solar- kollektoren im laufenden Kalendermonat produziert ha- ben. NIBE RMU S40 | DE...
  • Seite 57 Einstellung: Aus/Ein Zur Aktivierung der Funktion wählen Sie Abwesend wenn Sie die Wohnung verlassen. Zur Deaktivierung der Funktion wählen Sie Zu Hause . Die Einstellungen für den Abwesenheitsmodus werden im Hauptprodukt in Menü 4.5 „Abwesenheitsmodus“ vorgenommen. NIBE RMU S40 | DE...

  • Seite 58: Komfortstörung

    Problem vorliegt. Dabei kann es MENÜ 3 – MICRO-SD möglich sein, dass der Verdichter der Wärmepumpe nicht in Betrieb ist. In diesem Fall übernimmt eine Hier können Sie die Software Ihres RMU S40 aktualisie- eventuell vorhandene elektrische Zusatzheizung die ren. Beheizung und/oder Brauchwasserbereitung.

  • Seite 59: Das Display Ist Ausgeschaltet

    Sie auf den Bildschirm tippen. • Überprüfen Sie, ob sich der Aus-ein-Schalter in der Position EIN befindet. • Überprüfen Sie, ob das Kabel zwischen RMU S40 und dem Hauptprodukt korrekt angeschlossen ist. ACHTUNG! Wenn RMU S40 im „Nachtmodus“ arbeitet, ist das Display ausgeschaltet.

  • Seite 60: Technische Daten

    °C 5 – 50 Abmessungen und Gewicht Rückteil (Breite x Höhe x Tiefe) 88 x 88 x 8 Maße Display (Breite x Höhe x Tiefe) 64 x 85 x 16 Gewicht Artikeldaten Art.nr. 067 650 NIBE RMU S40 | DE...
