Virransyöttö SMO S40:sta
Ohjausyksikkö Styrmodul
7
8
9
10
RMU S40
RMU S40
1 2 3 4

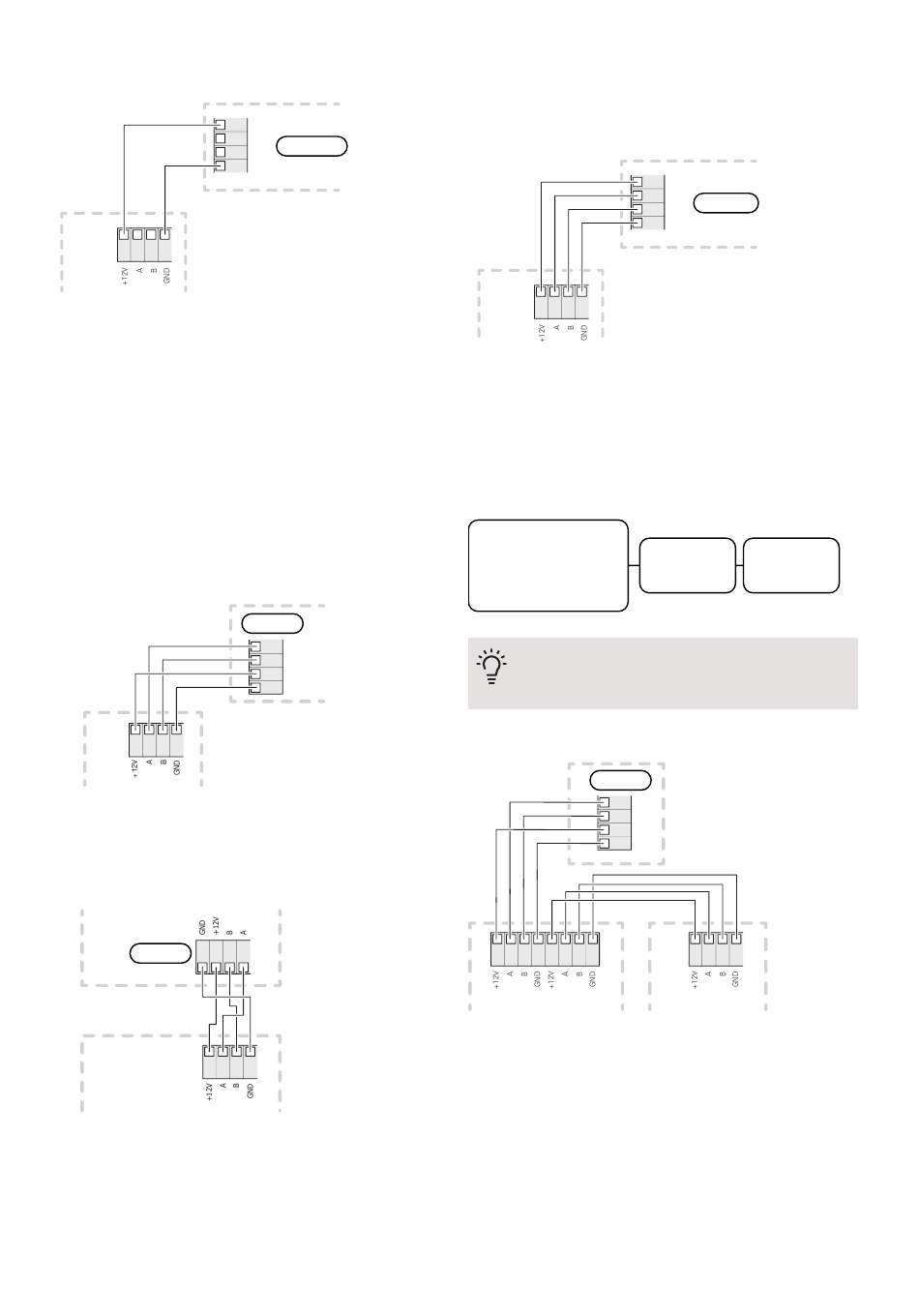

LANGALLINEN LIITÄNTÄ
Käytä kaapelia LiYY, EKKX tai vastaavaa seuraaviin kyt-
kentöihin.
Valitse valikko 7.2 - "Lisävarusteasetukset" päätuottees-
sa. "Lisää/poista lisävaruste" valikossa 7.2.1.
Valikossa 1.3.3 - "Huoneyksiköt" valitset mihin alueeseen
RMU S40 kuuluu tai luot uuden alueen.
S1155
RMU S40:n liitin kytketään liittimeen X30:1-4 lämpöpum-
pun peruskortissa (AA2).
Lämpöpumppu
x
RMU S40
RMU 40
1 2 3 4
S1255 / VVM S320, VVM S325
RMU S40:n liitin kytketään liittimeen X30:1-4 lämpöpum-
pun/sisäyksikön peruskortissa (AA2).
AA2-X30 AA2-X30
1 2 3
Lämpöpumppu/
Värmepump
Sisäyksikkö
RMU 40
RMU S40
1 2
NIBE RMU S40 | FI
+12V
A
AA100-X9
AA100-X9
B
GND
AA2-X30
AA2-X30
4 A
3 B
2 +12V
1 GND
4
3 4
SMO S40
RMU S40:n liitin kytketään liittimeen X9:7–10
SMO S40:n liitoskortissa (AA100).
Ohjausyksikkö
Styrmodul
RMU S40
RMU S40
1 2 3 4
Useampia RMU S40 yhdessä HTS 40:n kanssa
Jos RMU S40 liitetään yhdessä ulkoisen kosteusanturin
HTS 40 kanssa, HTS 40:n on oltava ensimmäinen pää-
tuotteen peruskorttiin/liitoskorttiin kytketty yksikkö.
HTS 40:n kytkennät tehdään liittimeen AA28:X1.
Päätuotteeseen voi liittää enintään kaksi yksikköä.
Peruskortti tai liitoskortti
lämpöpumppu/sisäyksikkö
tai ohjausmoduuli
VIHJE!
Käytä kytkentään mieluusti kytkentärasiaa.
S1155
Lämpöpumppu/sisäyksikkö
Värmepump
AA2-X30
AA2-X30
4 A
3 B
2 +12V
1 GND
HTS 40
1 2 3 4 5 6 7 8
HTS 40
7 +12V
8 A
AA100-X9
AA100-X9
9 B
10 GND
HTS 40 RMU S40
RMU S40
1 1 2 2 3 3 4 4
RMU S40
