ANSCHLUSS PER KABEL

Verwenden Sie für die folgenden Anschlüsse LiYY, EKKX
oder gleichwertig.
Rufen Sie im Hauptprodukt Menü 7.2 – „Zubehöreinstel-
lungen" auf. „Zubehör hinzufügen/entfernen" in Menü
7.2.1.
In Menü 1.3.3 – „Fernbedienungen" können Sie festle-
gen, zu welcher Zone Ihr RMU S40 gehören soll, oder
Sie erstellen eine neue Zone.

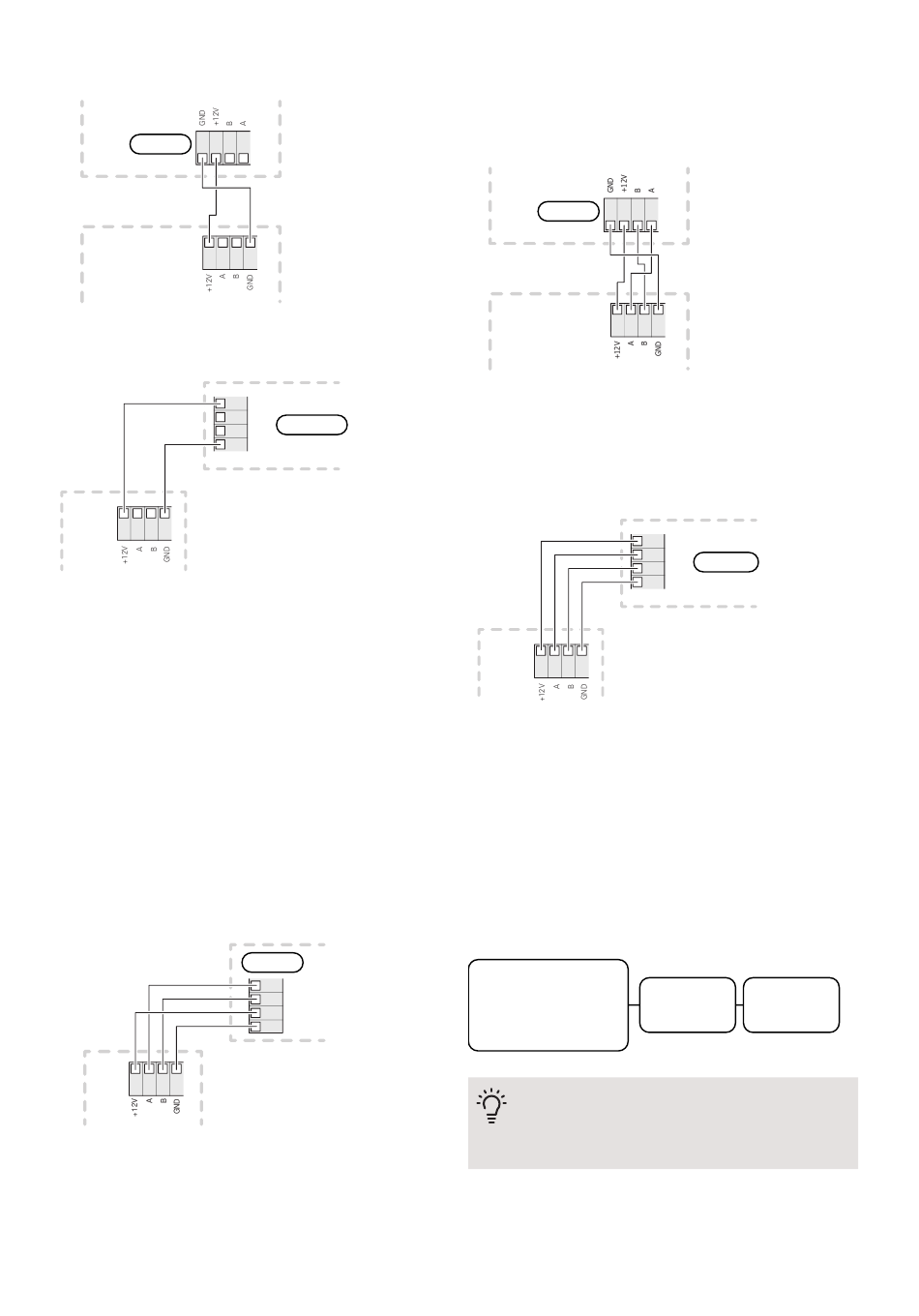

S1155
Die Anschlussklemme in RMU S40 wird mit Anschluss-
klemme X30:1-4 an der Basisplatine (AA2) in der Wär-
mepumpe verbunden.
Wärmepumpe x
RMU S40
RMU 40
1 2 3 4
NIBE RMU S40 | DE
4
3 4
+12V
A
AA100-X9
AA100-X9
B
GND
AA2-X30
AA2-X30
4 A
3 B
2 +12V
1 GND
S1255 / VVM S320, VVM S325
Die Anschlussklemme in RMU S40 wird mit Anschluss-
klemme X30:1-4 an der Basisplatine (AA2) der Wärme-
pumpe/Inneneinheit verbunden.
AA2-X30 AA2-X30
1 2 3
Wärmepumpe/
Värmepump
Innenmodul
RMU 40
RMU S40
1 2 3
SMO S40
Die Anschlussklemme in RMU S40 wird mit Anschluss-
klemme X9:7–10 an der Verbindungsplatine (AA100) in
SMO S40 verbunden.
Steuermodul
Styrmodul
RMU S40
RMU S40
1 2 3 4
Mehrere RMU S40 zusammen mit HTS 40
Wenn RMU S40 gemeinsam mit einem externen
Feuchtigkeitssensor HTS 40 angeschlossen werden soll,
sollte HTS 40 als erste Einheit mit der Basisplatine /
Verbindungsplatine des Hauptprodukts verbunden wer-
den.
Der Anschluss zu und von HTS 40 erfolgt an Anschluss-
klemme AA28:X1.
Es sollten maximal zwei Einheiten an das Hauptprodukt
angeschlossen werden.
Basisplatine oder Verbindungsplatine in
Wärmepumpe / Inneneinheit
oder im Regelgerät
TIPP!
Für die Verbindung wird die Verwendung einer
Anschlussbox empfohlen.
4
4
7 +12V
8 A
AA100-X9
AA100-X9
9 B
10 GND
HTS 40 RMU S40
