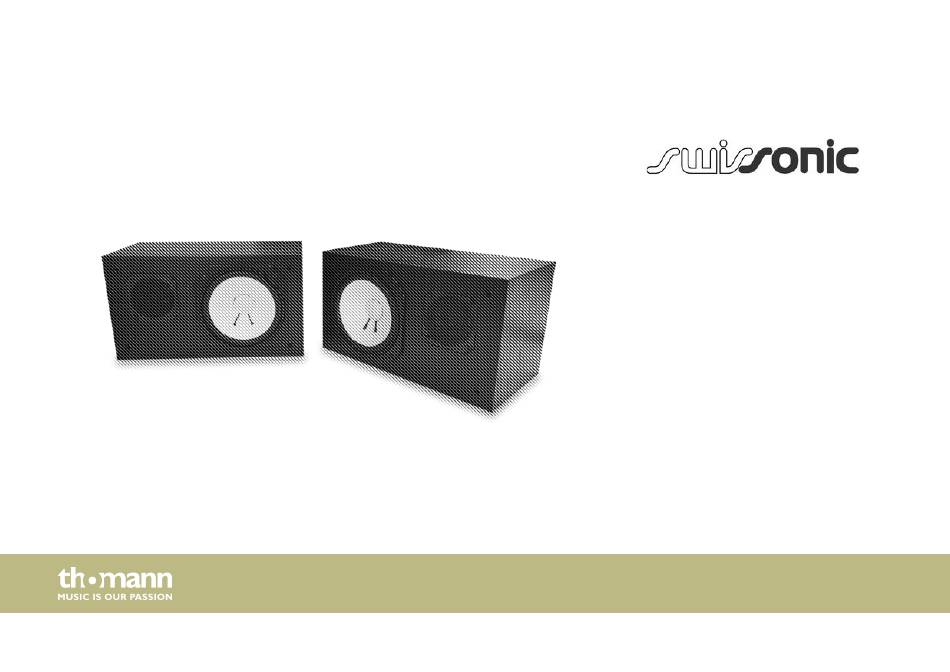

- Seite 1 NT10A aktiver studiomonitor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 16.09.2020, ID: 488064...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................16 Installation..............................17 Anschlüsse und Bedienelemente....................19 Technische Daten............................ 23 Stecker- und Anschlussbelegungen....................26 Fehlerbehebung............................29 Umweltschutz............................31 NT10A... -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. aktiver studiomonitor... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. aktiver studiomonitor...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist in erster Linie zum Abhören bei Aufnahme und Mischung von Audiomaterial Gebrauch im Studio konzipiert. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanlei‐ tung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebs‐ bedingungen gelten als nicht bestimmungsgemäß... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise VORSICHT! Mögliche Gehörschäden Das Gerät kann Lautstärken erzeugen, die zu vorübergehender oder permanenter Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten.
- Seite 13 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 14 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 15 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 2-Wege-System: 7-Zoll-Tief-/Mitteltöner und 1,25-Zoll-Hochtöner (Natural Silk) Eingänge: XLR-Einbaubuchse, 6,35-mm-Klinkenbuchse, Cinch-Buchse Bi-Amping-Verstärker (Class D) Schalter zur Anpassung der hohen bzw. tiefen Frequenzen an die Raumakustik Zuschaltbarer Tiefpassfilter mit wählbarer Trennfrequenz Gehäuse aus MDF mit Echtholzfurnier Schutzschaltungen gegen Funkstörungen, Übertemperatur, Ein- und Ausschaltgeräusche sowie zur Begrenzung des Ausgangsstroms Standby-Funktion... -
Seite 17: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 18 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
-
Seite 19: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Kontroll-LED an der Vorderseite Wenn die Box innerhalb von 15 Minuten kein Signal empfängt, schaltet sie in den Standby- Betrieb. Die Kontroll-LED an der Vorderseite leuchtet dann rot. Sobald die Box wieder ein Signal empfängt, schaltet sie automatisch zurück in den Normalbetrieb, die Kontroll-LED leuchtet dann blau. - Seite 20 Anschlüsse und Bedienelemente Rückseite aktiver studiomonitor...
- Seite 21 Anschlüsse und Bedienelemente 1 [Volume] Drehregler zum Einstellen der Gesamtlautstärke 2 [MF] Drehregler zur Anpassung der Mittenfrequenzen an die Raumakustik (–15 dB … +6 dB) 3 [High freq] Schalter zur Anpassung der Höhenfrequenzen an die Raumakustik (–2 dB, 0 dB, +2 dB) 4 [Low freq] Schalter zur Anpassung der Bassfrequenzen an die Raumakustik (–2 dB, 0 dB, +2 dB) 5 [Low cutoff]...
- Seite 22 Anschlüsse und Bedienelemente 9 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung 10 [Power] Netzschalter. Schaltet das Gerät ein und aus. aktiver studiomonitor...
-
Seite 23: Technische Daten
Technische Daten Technische Daten Bestückung 1 × 7-Zoll-Tief-/Mitteltöner 1 × 1,25-Zoll-Hochtöner (Natural Silk) Eingangsanschlüsse LINE-Signal 1 × XLR-Einbaubuchse, 3-polig (symmetrisch) 1 × Cinch-Buchse (unsymmetrisch) 1 × 6,35-mm-Klinkenbuchse (mono, symmetrisch) Spannungsversorgung Kaltgeräteeinbaustecker C14 Eingangsimpedanz 20 kΩ (symmetrisch), 10 kΩ (unsymmetrisch) Eingangsempfindlichkeit 320 mV rosa Rauschen für Schalldruck von 102 dB in 1 m Entfernung (Lautstärkeregler auf 100 %) Ausgangsleistung Verstärker für Tief-/Mitteltöner: 50 W... - Seite 24 Technische Daten Frequenzbereich 50 Hz … 20 kHz Trennfrequenz 2,0 kHz Geräuschspannungsabstand >95 dB (typisch, A-gewichtet) Leistungsaufnahme 80 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1,6 A, 250 V, träge Abmessungen (B × H × T) 215 mm ×...
- Seite 25 Technische Daten Weitere Informationen Analoger Eingang XLR Analoger Eingang Klinke Analoger Eingang Miniklinke nein Analoger Eingang Cinch Digitaleingang nein Manuelle Frequenzkorrektur Gehäusebauform – Bassabstimmung geschlossen NT10A...
-
Seite 26: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 27 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Masse NT10A...
- Seite 28 Stecker- und Anschlussbelegungen XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse aktiver studiomonitor...
-
Seite 29: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät funktioniert nicht Überprüfen Sie den Stromversorgungsanschluss und die Stellung des Netzschalters. Es ist kein Ton zu hören 1. - Seite 30 2. Stellen Sie sicher, dass alle Audiogeräte am gleichen Stromkreis angeschlossen sind und damit auf die gleiche Masse Bezug nehmen. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. aktiver studiomonitor...
-
Seite 31: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 32 Notizen aktiver studiomonitor...
- Seite 33 Notizen NT10A...
- Seite 34 Notizen aktiver studiomonitor...
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
