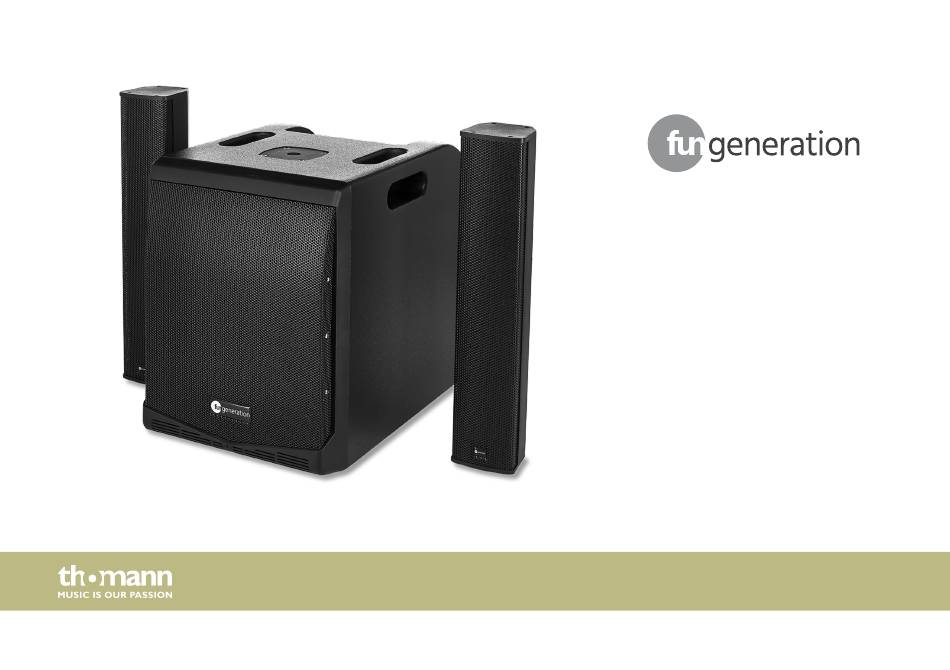

- Seite 1 Satmix 2.1 beschallungssystem bedienungsanleitung...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 16.12.2021, ID: 432022 (V3)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 21 Stecker- und Anschlussbelegungen....................25 Umweltschutz............................ -
Seite 4: Allgemeine Hinweise
Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. beschallungssystem... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. beschallungssystem...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen. - Seite 10 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibrationen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.
-
Seite 12: Leistungsmerkmale

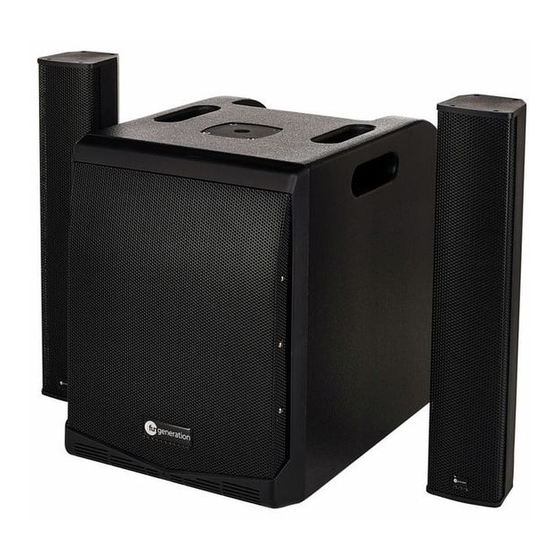

Leistungsmerkmale Leistungsmerkmale Aktives 2.1-System, bestehend aus einem aktiven Subwoofer mit integriertem 4-Kanal- Mixer und zwei Satelliten Eingänge: XLR/6,35-mm-Klinke-Kombibuchsen, Cinch-Buchsen, 3,5-mm-Klinkenbuchsen Bluetooth Ausgänge: Verriegelbare Einbaubuchsen (Speaker Flex) Reverb-Effekt zuschaltbar Digitaler Signalprozessor mit vier Voreinstellungen für unterschiedliche Klangcharakteris‐ tiken Standby-Funktion beschallungssystem... -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation Kopplung mit Bluetooth- Drücken Sie [BLUETOOTH PAIR], um das Gerät mit anderen Bluetooth-Geräten zu koppeln. Es ist Geräten unter dem Namen „SATMIX 2.1“ sichtbar. Nach erfolgreicher Kopplung leuchtet die LED . beschallungssystem...
-
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite & )* & ö Satmix 2.1 2.1Active Speaker System Power (Peak): 1200W < INPUT: FUSE: 100V-120V~50/60Hz 100-120V T10AL250V 220V-240V~50/60Hz 220-240V T5AL250V POWER Auto Stand-by STBY INPUT VOLTAGE beschallungssystem... - Seite 17 Anschlüsse und Bedienelemente 1 [CH 1], [CH 2] Eingänge für Signale mit Line- oder Mikrofonpegel (XLR/6,35-mm-Klinken-Kombibuchsen). 2 [LINE/MIC] Umschalter für den Pegel des Signals am Eingang. Schalter gelöst: Line-Pegel, Schalter gedrückt: Mikrofon-Pegel. 3 [VOLUME] Lautstärkeregler für den jeweiligen Kanal 4 [REVERB] Regler für den Reverb-Effekt im jeweiligen Kanal 5, 6, 7 [LOW], [MID], [HIGH] Klangregler für den jeweiligen Kanal...
- Seite 18 Anschlüsse und Bedienelemente 10 [BLUETOOTH PAIR] Startet die Kopplung mit einem Bluetooth-Gerät 11 [SUBVOL] Mit diesem Drehregler kann die Lautstärke des Subwoofers eingestellt werden. 12 [MASTER] Mit diesem Drehregler kann die Gesamtlautstärke (Subwoofer und angeschlossene externe Lautsprecher) eingestellt werden. 13 [POWER] Diese LED zeigt an, dass das Gerät eingeschaltet und betriebsbereit ist.
- Seite 19 Anschlüsse und Bedienelemente 16 [DSP PRESET] Schaltet den eingebauten digitalen Signalprozessor zwischen den verschiedenen Einstellungen um; damit kann die Klangcharakteristik angepasst werden. Die Kontroll-LEDs zeigen die gewählte Einstellung an: [MUSIC] [LIVE] [DJ] [SPEECH] 17 [MIX OUT] An diesem Line-Pegel-Ausgang liegt das Summensignal an, das z. B. an eine separate Endstufe gesendet werden kann.
- Seite 20 Anschlüsse und Bedienelemente 21 [Auto Stand-by] Schalter, mit dem die automatische Abschaltfunktion ein- und ausgeschaltet wird. Im gedrückten Zustand ist die Funktion deaktiviert, im nicht gedrückten Zustand ist sie aktiviert und schaltet das Gerät nach 60 Minuten ohne Ein‐ gangssignal ab. Bei wiederkehrendem Eingangssignal schaltet sich das Gerät automatisch wieder ein. Diese LED leuchtet, wenn die automatische Abschaltfunktion aktiv ist.
-
Seite 21: Technische Daten
Technische Daten Technische Daten Subwoofer Bestückung 1 × 10-Zoll-Basslautsprecher mit 2-Zoll-Schwingspule Eingangsanschlüsse 2 × XLR/6,35-mm-Klinken-Kombibuchsen (symmetrisch) 2 × 6,35-mm-Klinkenbuchse (symmetrisch/unsymmetrisch) 1 × 3,5-mm-Klinkenbuchse 2 × Cinch-Buchsen Eingangsimpedanz 2,2 kΩ Cinch 10 kΩ Ausgangsanschlüsse 2 × Einbaubuchsen (Speaker Twist) als Anschluss für die Satelliten 1 ×... - Seite 22 Technische Daten Frequenzbereich Subwoofer 38 Hz…150 Hz Ausgangsleistung an Satelliten 2 × 150 W (RMS) 2 × 300 W (PEAK) Frequenzbereich Satelliten 250 Hz…18 kHz Trennfrequenz 200 Hz Geräuschspannungsabstand 86 dB Schalldruckpegel max. 124 dB Bluetooth® Frequenzbereich 2,402 GHz … 2,480 GHz Max.
- Seite 23 Technische Daten Sicherung 110 V: 5 × 20 mm, 10 A / 250 V, träge 230 V: 5 × 20 mm, 5 A / 250 V, träge Abmessungen (B × H × T) 470 mm × 515 mm × 356 mm Gewicht 16,5 kg Umgebungsbedingungen...
- Seite 24 Technische Daten Frequenzgang beschallungssystem...
-
Seite 25: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 26 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen‐ gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken‐ stecker (mono, unsymmetrisch) Signal Masse Dreipolige 6,35-mm-Klinkenste‐ cker (mono, symmetrisch) Signal (phasenrichtig, +) Signal (phasenverkehrt, –)
- Seite 27 Stecker- und Anschlussbelegungen Dreipolige 3,5-mm-Klinkenste‐ cker (stereo, unsymmetrisch) Signal (links) Signal (rechts) Masse XLR-Stecker (symmetrisch) Masse, Abschirmung Signal (phasenrichtig, +) Signal (phasenverkehrt, –) Abschirmung am Steckergehäuse (optional) Satmix 2.1...
- Seite 28 Stecker- und Anschlussbelegungen Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse beschallungssystem...
-
Seite 29: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 30 Notizen beschallungssystem...
- Seite 32 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
