Inhaltszusammenfassung für thomann Stairville Prometheus Spark 1
- Seite 1 Prometheus Spark 1 Funkeneffekt...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 27.07.2023, ID: 557295...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................14 Installation..............................15 Inbetriebnahme............................16 Anschlüsse und Bedienelemente....................19 Bedienung..............................23 7.1 Gerät befüllen............................ 23 7.2 Gerät ein- und ausschalten......................24 7.3 Hauptmenü bedienen........................27 7.4 Grundeinstellungen vornehmen....................28 7.5 Geräteinformationen anzeigen....................
- Seite 4 Inhaltsverzeichnis Fehlerbehebung............................42 Reinigung..............................44 Umweltschutz............................46 Prometheus Spark 1 Funkeneffekt...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor heißer Oberfläche. Warnung vor gesundheitsschädlichen oder reizenden Stoffen. Warnung vor einer Gefahrenstelle. Prometheus Spark 1 Funkeneffekt...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zum Erzeugen von kalten Funkenfontänen durch Entzünden des eingefüllten Gebrauch Granulats bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanlei‐ tung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebs‐ bedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sach‐ schäden führen.
- Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise WARNUNG! Verletzungs- und Brandgefahr durch unsachgemäße Aufstellung! Bei unsachgemäßer Aufstellung des Geräts kann es zu gefährlichen Situationen kommen, die zu einem Brand und Verletzungen führen können. Beachten Sie die allgemeinen Sicherheitsvorgaben zum Betrieb von Funkeneffekten sowie die Aufstellungshinweise bei der Installation. Decken Sie den Funkenauslass während des Betriebs niemals ab. WARNUNG! Verbrennungsgefahr an der Geräteoberfläche! Das Gerät wird im Betrieb an der Oberfläche sehr heiß.
- Seite 11 Sicherheitshinweise HINWEIS! Beschädigung des Geräts bei Betrieb unter ungeeigneten Umgebungsbedingungen! Wenn das Gerät unter ungeeigneten Umgebungsbedingungen betrieben wird, kann es beschädigt werden. Betreiben Sie das Gerät ausschließlich in Innenräumen im Rahmen der Umgebungsbedingungen, die im Kapitel „Technische Daten“ der Bedienungsanlei‐ tung angegeben sind.
- Seite 12 Reinigen Sie das Gerät vor und nach jeder Benutzung. Stellen Sie sicher, dass sich keine Rückstände von Titangranulat im Funkenauslass sammeln. HINWEIS! Mögliche Schäden durch ungeeignete Titangranulate! Nicht vom Hersteller zugelassene Titangranulate können das Gerät dauerhaft beschädigen. Verwenden Sie ausschließlich die unter www.thomann.de angegebenen Titangranulate und beachten Sie deren Gebrauchsanweisung. Prometheus Spark 1 Funkeneffekt...
- Seite 13 Sicherheitshinweise Grundsätzliche Hinweise zum Das Gerät wurde für den Einsatz in der professionellen Veranstaltungstechnik konstruiert und sicheren Betrieb von Funkenef‐ arbeitet bei sachgemäßer Anwendung sicher. Beachten Sie folgende Hinweise: fekten Befolgen Sie alle Warnhinweise in dieser Bedienungsanleitung. Lassen Sie das Gerät nie unbeaufsichtigt laufen. Das Gerät ist nicht für den Einsatz in Privathaushalten oder als Kinderspielzeug geeignet.

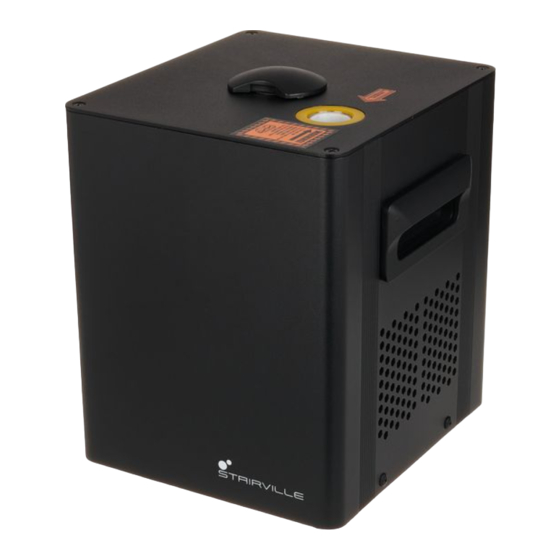

- Seite 14 Leistungsmerkmale Leistungsmerkmale Dieser Funkeneffekt erzeugt kalte Funkenfontänen. Der Funkeneffekt ist auch für Indoor-Ver‐ anstaltungen bestens geeignet. Durch seine extrem kompakte Bauweise und die mitgelieferte Fernbedienung eignet sich das Gerät auch für kleine Veranstaltungen und bietet einen einzig‐ artigen Effekt, der jede Veranstaltung aufwertet. Besondere Eigenschaften des Geräts: Funkeneffekt ohne Schwarzpulver Ansteuerung via DMX oder Fernbedienung...
- Seite 15 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 16 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen.
- Seite 17 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 18 Inbetriebnahme Stromverbindung von Gerät zu Das erste Gerät wird über das Netzanschlusskabel an die Spannungsversorgung ange‐ Gerät schlossen. Um ein weiteres Gerät anzuschließen, verbinden Sie den Stromeingang des nächsten Geräts mit dem Stromausgang des vorhergehenden Geräts. Es können nur zwei Geräte miteinander verbunden werden.
- Seite 19 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Thomann GmbH Hans-Thomann-Str. 1 96138 Burgebrach Germany www.thomann.de Type ................557295 Input voltage ..........200-240V~50/60Hz Power ................500W Dimensions............210x220x260mm Weight ................6kg Made in China ö F 6.3A H 250V & DMX IN DMX OUT Prometheus Spark 1...
- Seite 20 Anschlüsse und Bedienelemente 1 Display | Zeigt das Hauptmenü und Geräteinformationen an 2 [DMX] | Leuchtet, wenn ein DMX-Signal empfangen wird 3 [READY] | Blinkt, während das Gerät aufheizt. Leuchtet, wenn das Gerät aufgeheizt und betriebsbereit ist. 4 [FAULT] | Leuchtet, wenn eine Funktionsstörung vorliegt. 5 [HEAT] | Leuchtet, während das Gerät aufheizt 6 [POWER IN (12A)] | Verriegelbare Power-Twist TR1-Eingangsbuchse für die Stromversorgung 7 [POWER OUT (6A)] | Verriegelbare Power-Twist TR1-Ausgangsbuchse für die Stromversorgung weiterer Geräte...
- Seite 21 Anschlüsse und Bedienelemente Fernbedienung Prometheus Spark 1 Funkeneffekt...
- Seite 22 Anschlüsse und Bedienelemente 13 [GROUPS 1/2/3 ON/OFF] | Mit diesen Tasten können Sie drei Gruppen von Geräten separat ein- und ausschalten. Die Gruppen sind festen DMX-Adressen zugeordnet. Geräte, die auf diese DMX-Adresse eingestellt sind, gehören auto‐ matisch zu der jeweiligen Gruppe. Gruppe 1: Geräte, die auf die DMX-Adresse 1 eingestellt sind Gruppe 2: Geräte, die auf die DMX-Adresse 3 eingestellt sind Gruppe 3: Geräte, die auf die DMX-Adresse 5 eingestellt sind...
- Seite 23 Ein unsachgemäßes Befüllen des Geräts kann zu Bränden führen. Füllen Sie das Titangranulat ausschließlich in den Einfüllstutzen, niemals in den Funkenauslass. Überfüllen Sie das Gerät niemals. Verwenden Sie zum Befüllen des Geräts ausschließlich die unter www.thomann.de angegebenen Titangranulate und beachten Sie deren Gebrauchsanweisung. Prometheus Spark 1 Funkeneffekt...
- Seite 24 Bedienung Öffnen Sie den Deckel des Einfüllstutzens (1) für das Titangranulat. Füllen Sie max. 150 g Titangranulat langsam und vorsichtig in den Einfüllstutzen. Stellen Sie sicher, dass kein Titangranulat daneben geht. Schließen Sie den Deckel des Einfüllstutzens (1). Stellen Sie sicher, dass der Deckel ord‐ nungsgemäß...
- Seite 25 Bedienung Bringen Sie den Hauptschalter [POWER] des Geräts in die Position [ON]. ð Das Gerät ist eingeschaltet. Das Display zeigt den Gerätestatus. Die Statussymbole auf dem Display leuchten grün. Wenn Statussymbole gelb leuchten, liegt ein Defekt vor und das Gerät muss repariert werden.
- Seite 26 Bedienung Aktivieren Sie die Funktion zum automatischen Aufheizen in den Grundeinstellungen (siehe Ä „Automatisches Aufheizen aktivieren/deaktivieren“ auf Seite 30), oder senden Sie von dem DMX-Controller ein entsprechendes DMX-Signal zum Aufheizen (siehe Ä Kapitel 7.8 „Funktionen im 2-Kanal-DMX-Modus“ auf Seite 38). ð...
- Seite 27 Bedienung 7.3 Hauptmenü bedienen Grundsätzliche Bedienung des Das Gerät verfügt über eine Displaymenüführung. Hauptmenüs Drücken Sie die Taste [OK]. ð Das Hauptmenü wird aufgerufen. Wählen Sie die gewünschten Menüs und Parameterwerte aus. Mit den Tasten navigieren Sie durch die Menüstruktur und stellen Parame‐ terwerte ein.
- Seite 28 Bedienung Displaybeleuchtung aktivieren/ deaktivieren Drücken Sie die Taste [OK]. Navigieren Sie zum Menü „Advanced è TFT BackLight“. Wählen Sie mit den Tasten „ON“ (Displaybeleuchtung aktiviert) oder „OFF“ (Displaybeleuchtung deaktiviert) und bestätigen Sie die gewählte Einstellung mit der Taste [OK]. 7.4 Grundeinstellungen vornehmen Kippsensor aktivieren/deakti‐...
- Seite 29 Bedienung Drücken Sie die Taste [OK]. Navigieren Sie zum Menü „Setting è DMX Channel“. ð Das Gerät zeigt den verwendeten DMX-Modus. DMX-Adresse einstellen Das Gerät reagiert auf Befehle eines DMX-Controllers, die über die eingestellte DMX-Adresse empfangen werden. Je nach gewähltem DMX-Modus (2- oder 8-Kanal) werden die entspre‐ chenden DMX-Befehle der nächst höheren DMX-Kanäle verarbeitet.
- Seite 30 Bedienung Heiztemperatur einstellen Je nach verwendetem Titangranulat kann es erforderlich sein, die Heiztemperatur einzustellen. Drücken Sie die Taste [OK]. Navigieren Sie zum Menü „Setting è Temperature“. Wählen Sie mit den Tasten eine Heiztemperatur im Bereich „400“ … „680“ und bestätigen Sie die gewählte Einstellung mit der Taste [OK]. Funkendichte einstellen Die Funkendichte kann zur Erzielung verschiedener starker Funkeneffekte eingestellt werden.
- Seite 31 Bedienung Fernbedienung binden Die Fernbedienung muss zur Benutzung mit einem Gerät vor der ersten Nutzung einmalig mit dem Gerät gebunden werden, damit sie zum Steuern des Funkeneffekts benutzt wetrden kann. Nach dem Binden reagieren in Funkreichweite befindliche Geräte auf die Fernbedie‐ nung, die mit dem jeweiligen Gerät gebunden wurde.
- Seite 32 Bedienung Einstellung Werkseinstellung Heiztemperatur „680“ DMX-Adresse „1“ DMX-Modus „2“ DMX-Sicherheitsadresse „OFF“ (deaktiviert) Kippsensor „ON“ (aktiviert) Displaybeleuchtung „ON“ (aktiviert) Automatisches Aufheizen „ON“ (aktiviert) Funkendichte „10“ Drücken Sie die Taste [OK]. Navigieren Sie zum Menü „Advanced è Restore Defaults“. Wählen Sie mit den Tasten „ON“...
- Seite 33 Bedienung 7.5 Geräteinformationen anzeigen Standardmäßig zeigt das Display Geräteinformationen für Heiztemperatur, DMX-Adresse und Betriebszeit an. Weitere Geräteinformationen können in Untermenüs angezeigt werden. Drücken Sie die Taste [OK]. Navigieren Sie zum Menü „Machine Status“, um sich DMX-Informationen anzeigen zu lassen, oder navigieren Sie zum Menü „Information“, um sich Informationen zu der Gerä‐ teversion anzeigen zu lassen.
- Seite 34 Bedienung DMX-Controller verwenden Die Steuerbefehle für den Funkeneffekt müssen von einem DMX-Controller über den am Gerät eingestellten DMX-Kanal gesendet werden. Siehe Ä Kapitel 7.8 „Funktionen im 2-Kanal-DMX- Modus“ auf Seite 38. Wenn die automatische Aufheizfunktion für den DMX-Betrieb deaktiviert wurde, muss der Aufheizvorgang per DMX-Befehl gestartet werden.
- Seite 35 Bedienung Binden Sie alle Geräte, die Sie mit der Fernbedienung bedienen möchten zunächst mit der Fernbedienung. Siehe Ä „Fernbedienung binden“ auf Seite 31. Stellen Sie die DMX-Adresse der Geräte gemäß der Tabelle auf die der jeweiligen Gruppe zugeordnete DMX-Adresse ein, je nachdem zu welcher Gruppe das entsprechende Gerät gehören soll.
- Seite 36 Bedienung Um den Funkeneffekt für alle Geräte zeitverzögert auszulösen, drücken Sie an der Fern‐ bedienung eine der Tasten im Bereich [ALL]. ð Alle Geräte lösen gleichzeitig aus. Die voreingestellte Funkendauer ist 30 Sekunden. Drücken Sie die Taste [OFF], um den Funkeneffekt für alle Geräte vorzeitig zu beenden.
- Seite 37 Bedienung 7.7 Menüübersicht Temperature Setting DMX Channel Set DMXAddr DMX Address Set SafetyAddr Density MENU MatchRemote Auto Heat Advanced Tilt Sensor TFT BackLight Machine Status Restore Defaults Information Prometheus Spark 1 Funkeneffekt...
- Seite 38 Bedienung 7.8 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0…10 Stopp 11…255 Funkeneffekt Höhe 1…25 0…10 Aufheizen ausschalten 11…39 Not-Halt 56…200 Materialreinigung 201…239 keine Funktion 240…255 Aufheizen einschalten 7.9 Funktionen DMX-Sicherheitskanal Kanal Wert Funktion 501…512 0…200 DMX-Steuerung ausschalten 201…255 DMX-Steuerung einschalten Prometheus Spark 1 Funkeneffekt...
- Seite 39 Technische Daten Technische Daten Gerät Ausstoßhöhe 1…5 m Aufheizzeit ca. 5…10 min Volumen des Granulatbehäl‐ 150 g ters Granulatverbrauch ca. 20…25 g/min Dauer Funkeneffekt, max. 30 s Ansteuerung DMX, Tasten und Display am Gerät, Fernbedienung Anzahl der DMX-Kanäle 2 + optionalem DMX-Sicherheitskanal Eingangsanschlüsse Spannungsversor‐...
- Seite 40 Technische Daten Leistungsaufnahme 600 W Versorgungsspannung 230 V 50 Hz Sicherung 5 mm × 20 mm, 6,3 A, 250 V, flink Schutzart IP20 Montageoptionen stehend Abmessungen (B × H × T) 216 mm × 208 mm × 246 mm Gewicht 10 kg Umgebungsbedingungen Temperaturbereich...
- Seite 41 Technische Daten Weitere Informationen DMX-Ansteuerung Ausstoßrichtung vertikal Timer-Fernbedienung On/Off-Fernbedienung Funk-Fernbedienung Licht-Effekt nein akkubetrieben nein Aufhängebügel nein Prometheus Spark 1 Funkeneffekt...
- Seite 42 Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät funktioniert nicht. Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller 1. Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. 2.
- Seite 43 5. Stellen Sie sicher, dass die Fernbedienung betriebsbereit und gekoppelt ist. Koppeln Sie die Fernbedienung ggf. erneut. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Prometheus Spark 1 Funkeneffekt...
- Seite 44 HINWEIS! Mögliche Schäden durch nicht geeignetes Reinigungsmittel Nicht vom Hersteller zugelassene Reinigungsmittel können das Gerät dauerhaft beschädigen. Verwenden Sie ausschließlich die unter www.thomann.de angegebenen Reiniger und beachten Sie deren Gebrauchsanweisung. Reinigen Sie das Gerät nach jeder Benutzung. Vorgehensweise Drücken Sie an der Fernbedienung die Taste [CLEAR] oder senden Sie von dem DMX- Controller ein entsprechendes DMX-Signal zum Reinigen.
- Seite 45 Reinigung Reinigen Sie den Funkenauslass mit einem trockenen Tuch. Lüftungsgitter Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel.
- Seite 46 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 48 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
