Inhaltszusammenfassung für thomann Swissonic MM-3

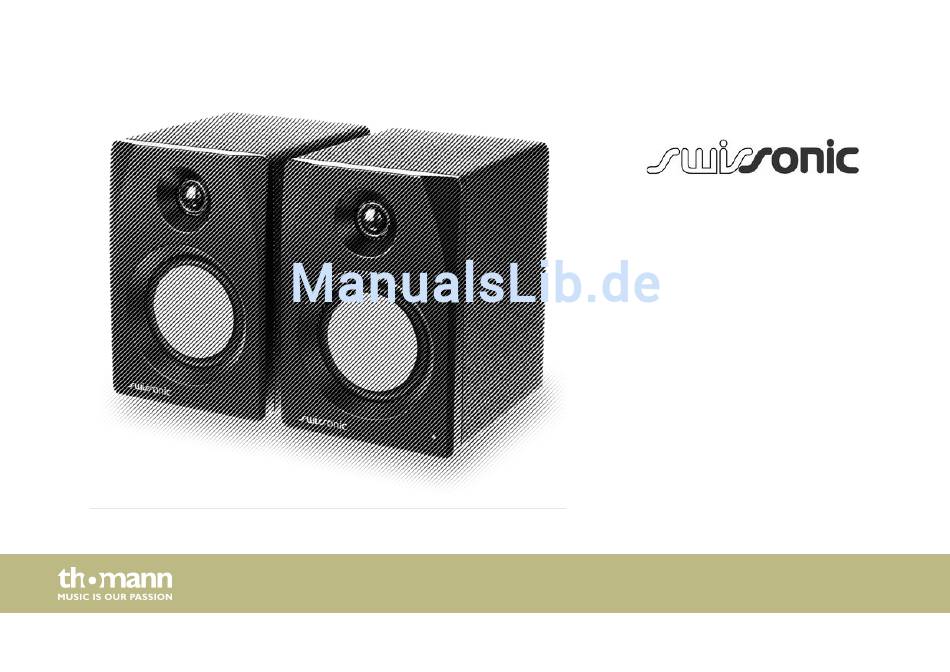

- Seite 1 MM-3 aktiver studiomonitor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 19.07.2018, ID: 427793...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Installation..............................15 Anschlüsse und Bedienelemente....................17 Technische Daten............................ 20 Stecker- und Anschlussbelegungen....................22 Fehlerbehebung............................24 Umweltschutz............................26 MM-3... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal- wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering- fügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver studiomonitor...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist in erster Linie zum Abhören bei Aufnahme und Mischung von Audiomaterial Gebrauch im Studio konzipiert. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanlei- tung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebs- bedingungen gelten als nicht bestimmungsgemäß... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 13 Sicherheitshinweise HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck- dose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbeachtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale 2-Wege-System: 3-1/2-Zoll-Tieftöner und 3/4-Zoll-Hochtöner 6,35-mm-Klinken- und Cinch-Eingänge Im Lieferumfang sind eine aktive und eine passive Box, ein Steckernetzteil sowie ein passendes Verbindungskabel enthalten. aktiver studiomonitor... -
Seite 15: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über- steigt. aktiver studiomonitor...
-
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente MM-3... - Seite 18 Anschlüsse und Bedienelemente 1 [POWER] Hauptschalter. Schaltet das Gerät ein und aus 5 [DC 18V] Anschluss für das mitgelieferte Steckernetzteil zur Spannungsversorgung 2 [TRS (BALANCED)] Anschluss für symmetrisches Eingangssignal, ausgeführt als 6,35-mm-Klinkenbuchsen 3 [RCA (UNBALANCED)] Anschluss für symmetrisches Eingangssignal, ausgeführt als Cinch-Buchsen 4 [VOLUME] Lautstärkeregler 6 Baßreflexöffnung...
- Seite 19 Anschlüsse und Bedienelemente 7 [OUTPUT TO PASSIVE SPEAKER] Kabelklemmen für die Verbindung mit der passiven Box 8 [INPUT FROM POWERED SPEAKER] Kabelklemmen für die Verbindung mit der aktiven Box MM-3...
-
Seite 20: Technische Daten
Technische Daten Technische Daten Bestückung 3 1/2-Zoll-Tieftöner und 3/4-Zoll-Hochtöner Frequenzbereich 75 Hz … 20 kHz Trennfrequenz 2,7 kHz Eingänge 6,35-mm-Klinkenbuchse (symmetrisch), Cinch (unsymmetrisch) Ausgangsleistung 2 × 30 W (peak) 2 × 25 W (RMS) Maximaler Schalldruck in 1 m Entfernung 88 dB ±... - Seite 21 Technische Daten Abmessungen (B × H × T, pro Box) 140 mm × 200 mm × 165 mm Gewicht Aktive Box: 2,3 kg Passive Box: 2,1 kg MM-3...
-
Seite 22: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“... - Seite 23 Stecker- und Anschlussbelegungen Da die Störsignale auf beide Leiter gleichermaßen wirken, wird durch Subtraktion der phasen- gedrehten Signale das Störsignal vollkommen ausgelöscht. Das Ergebnis ist das reine Nutz‐ signal ohne Störgeräusche. Zweipolige 6,35-mm-Klinken- stecker (mono, unsymmetrisch) Signal Masse Cinch-Anschlüsse Die Zeichnung und die Tabelle zeigen die Pinbelegung eines Cinch-Steckers. Signal Masse MM-3...
-
Seite 24: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Symptom Abhilfe Das Gerät funktioniert nicht Überprüfen Sie den Stromversorgungsanschluss und die Stellung des Netzschalters. Es ist kein Ton zu hören 1. - Seite 25 2. Stellen Sie sicher, dass alle Audiogeräte am gleichen Stromkreis angeschlossen sind und damit auf die gleiche Masse Bezug nehmen. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. MM-3...
-
Seite 26: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden. - Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
