thomann The box pro PA302 A Bedienungsanleitung
Aktiver 2-wegefull-range-lautsprecher
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für thomann The box pro PA302 A
Inhaltszusammenfassung für thomann The box pro PA302 A
- Seite 1 PA302 A aktiver 2-wege- full-range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.08.2015, ID: 160813...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Anschlussbelegung......................... 14 4.2 Tipps zum Umgang mit Lautsprechern................... 15 Anschlüsse und Bedienelemente....................16 Technische Daten............................ 20 Umweltschutz............................22 PA302 A... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. VORSICHT! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu gering‐...
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. aktiver 2-wege-full-range-lautsprecher...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale

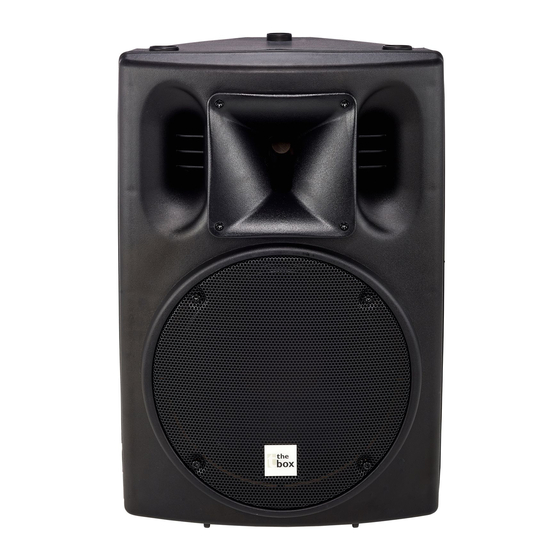

Leistungsmerkmale Leistungsmerkmale Der aktive Zwei-Wege-Full-Range-Lautsprecher zeichnet sich durch folgende besonderen Merkmale aus: 12-Zoll-Basslautsprecher 44-mm-Titaniumtreiber (50° … 100° × 55°) Ausgangsleistung 300 W (Bass) + 100 W (Höhen) 2-Band-Klangregelung XLR-Eingang/-Ausgang Schaltbarer Low Cut bei 120 Hz Stativflansch Monitor-Füße zur Verwendung der Box als Floormonitor (im Lieferumfang enthalten) aktiver 2-wege-full-range-lautsprecher... -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. -
Seite 14: Anschlussbelegung
Installation 4.1 Anschlussbelegung Sie können XLR-Steckverbinder symmetrisch oder unsymmetrisch beschalten. Im Folgenden erhalten Sie eine Übersicht über die verschiedenen Möglichkeiten. XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) Negatives Signal (–) -
Seite 15: Tipps Zum Umgang Mit Lautsprechern
Installation Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 4.2 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. -
Seite 16: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente aktiver 2-wege-full-range-lautsprecher... - Seite 17 Anschlüsse und Bedienelemente 1 VOLUME Regler zum Einstellen der Lautstärke. Drehen Sie den Regler im Uhrzeigersinn, um die Lautstärke zur erhöhen, bzw. gegen den Uhrzeigersinn, um die Lautstärke zu verringern. 2 BASS Klangregler zum Einstellen der Tiefen. Drehen Sie den Regler für einen basslastigeren Sound im Uhrzeigersinn. Drehen Sie den Regler gegen den Uhrzeigersinn, um den Bassanteil zu verringern.
- Seite 18 Anschlüsse und Bedienelemente 6 ON/OFF Netzschalter zum Ein- und Ausschalten des Geräts. 7 Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 8 115V/60Hz — 230V/50Hz Wahlschalter für die Versorgungsspannung. Stellen Sie vor dem Einschalten des Geräts sicher, dass die Schalterstel‐ lung der ortsüblichen Versorgungsspannung entspricht! 9 LINE/MIC Druckknopf für die Umschaltung der Eingangsempfindlichkeit des Lautsprechers (Line- bzw.
- Seite 19 Anschlüsse und Bedienelemente 12 120Hz Low-Cut-Schalter zum Absenken der Frequenzen unter 120 Hz. Die Funktion vermindert die Übertragung von Tritt‐ schall und verlängert gleichzeitig die Lebensdauer des Tieftöners. 13 CLIP Zeigt Übersteuerung an. Wenn die LED flackert oder leuchtet, ist der Pegel des Eingangssignals zu hoch. PA302 A...
-
Seite 20: Technische Daten
Technische Daten Technische Daten System Aktiver 2-Wege-Full-Range-Lautsprecher mit eingebauter Frequenzweiche Bestückung 1 × 12-Zoll-Mid-/Basslautsprecher 44-mm-Titaniumtreiber, Abstrahlwinkel 50 bis 100° × 55° Anschlüsse XLR-Eingang XLR-Ausgang Leistungsaufnahme 150 W Ausgangsleistung Bass: 300 W Höhen: 100 W Frequenzbereich 50 Hz … 18 kHz (–3 dB) 40 Hz …... - Seite 21 Technische Daten Pegelanpassung Bass: ± 12 dB, 100 Hz Höhen: ± 12 dB, 10 kHz Verzerrung Line: 0,02 % Mikrofon: 0,04 % Lastimpedanz Bass: 8 Ω Höhen: 8 Ω Eingangsimpedanz symmetrisch: 20 kΩ unsymmetrisch: 10 kΩ Energieversorgung 230 V (AC), 50 Hz 115 V (AC), 60 Hz Gehäuse...
-
Seite 22: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
