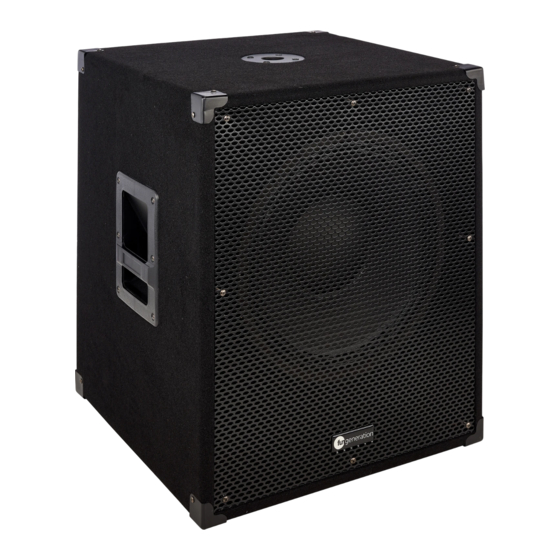

thomann fun generation PL 15 Sub A Bedienungsanleitung
Aktiver lautsprecher
Vorschau ausblenden
Andere Handbücher für fun generation PL 15 Sub A:
- Bedienungsanleitung (28 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für thomann fun generation PL 15 Sub A
Inhaltszusammenfassung für thomann fun generation PL 15 Sub A
- Seite 1 PL 15 Sub A Aktiver Lautsprecher...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 01.10.2024, ID: 424360 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................8 Leistungsmerkmale..........................12 Installation..............................13 4.1 Tipps zum Umgang mit Lautsprechern................... 14 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 17 Stecker- und Anschlussbelegungen....................21 Umweltschutz............................22 PL 15 Sub A Aktiver Lautsprecher...
- Seite 4 PL 15 Sub A Aktiver Lautsprecher...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 7 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. PL 15 Sub A Aktiver Lautsprecher...
- Seite 8 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Beschallung. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauch Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch ent‐ stehen, wird keine Haftung übernommen.
- Seite 9 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr durch abgedeckte Lüftungsschlitze und benachbarte Hitzequellen! Wenn Lüftungsschlitze des Geräts abgedeckt werden oder das Gerät in unmittelbarer Nähe zu anderen Wärmequellen betrieben wird, kann das Gerät überhitzen und anfangen zu brennen. Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht in unmittelbarer Nähe zu einer anderen Wärmequelle.
- Seite 11 Sicherheitshinweise HINWEIS! Brandgefahr durch Einbau einer falschen Sicherung! Bei Verwendung von Sicherungen eines anderen Typs als mit dem Gerät kompatibel kann es zu einem Brand kommen und das Gerät kann schwer beschädigt werden. Verwenden Sie ausschließlich Sicherungen des gleichen Typs. Beachten Sie den Aufdruck auf dem Gerätegehäuse und die Angaben im Kapitel „Technische Daten“.
- Seite 12 Leistungsmerkmale Leistungsmerkmale Das Gerät zeichnet sich durch folgende Merkmale aus: 15-Zoll-Basslautsprecher Klasse-D-Verstärker Integrierter Soundprozessor Anschlussmöglichkeiten: XLR-Anschlüsse für Signaleingänge und -ausgänge (L+R, und Crossover) Groundlift-, Shape- und Phasenschalter Regelbarer Low-Pass-Filter Hochständerflansch (36 mm) Zwei Tragegriffe Gehäuse aus Birkensperrholz mit Filzbezug Schwarzer Strukturlack Pulverbeschichtetes Frontgitter PL 15 Sub A Aktiver Lautsprecher...
- Seite 13 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 14 Installation HINWEIS! Mögliche Sachschäden an benachbarten Geräten durch Magnetfelder! Lautsprecher erzeugen ein statisches Magnetfeld. Dieses Magnetfeld kann andere benachbarte Geräte beeinträchtigen und in ungünstigen Fällen beschädigen. Stellen Sie sicher, dass Lautsprecher stets einen ausreichenden Abstand zu sen‐ siblen Geräten haben, die durch ein äußeres Magnetfeld beeinträchtigt werden können.
- Seite 15 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö HIGH PASS OUT LINK SIG/LIMIT & LEFT RIGHT LEFT RIGHT 80Hz-18kHz SHAPE PHASE 180° 0° INPUT SUB LEVEL INPUT/LINK OUT CROSSOVER CONTROL PL 15 SUB A 2 Way Active Speaker System Power (Peak): 1000W 230V~50Hz T3.15AL250V USE ONLY WITH A 250 V FUSE...
- Seite 16 Anschlüsse und Bedienelemente 1 Power-LED. Zeigt an, dass die Spannungsversorgung anliegt. 2 [Hz] | Regler zum Einstellen der Randfrequenz (40 Hz…250 Hz) des Tiefpass-Filters 3 [SIG/LIMIT] | Limit-LED (blau). Zeigt Übersteuerung an. In diesem Fall ist der Pegel des Line-Eingangssignals zu hoch. 4 [HIGH PASS OUT] | Symmetrische Line-Signalausgänge für Signale oberhalb der Trennfrequenz, ausgeführt als XLR-Einbau‐...
- Seite 17 Technische Daten Technische Daten System Aktiver 2-Wege-Lautsprecher 510 mm Verstärkerklasse Bestückung Tieftöner 1 × 15-Zoll-Lautsprecher (Ferrit) mit 3-Zoll-Schwingspule Eingangsanschlüsse Spannungsversorgung 1 × Kaltgeräteeinbaustecker C14 Line 2 × XLR-Einbaubuchse, 3-polig (symmetrisch) Eingangsimpedanz 10 kΩ 510 mm Ausgangsanschlüsse Link 2 × XLR-Einbaustecker, 3-polig (symmetrisch) Crossover 2 ×...
- Seite 18 Technische Daten Nennimpedanz 4 Ω Schalldruckpegel, max. 125 dB SPL Kurzzeit-Schalldruckpegel, 128 dB SPL max. Leistungsaufnahme 402 W Einschaltstrom 8 A, 8/20 µs Versorgungsspannung 230 V 50 Hz Sicherung 5 mm × 20 mm, 3,15 A, 250 V, träge Abmessungen (B × H × T) 510 mm ×...
- Seite 19 Technische Daten Weitere Informationen Bauart Bassreflex Farbe Schwarz Ständerflansch 36 mm Remote Control Nein High Cut Regelbar Rollen Nein Mehrkanalendstufe Nein Schutzhülle Optional erhältlich (Art.-Nr. 512857) PL 15 Sub A Aktiver Lautsprecher...
- Seite 20 Technische Daten Frequenzgang PL 15 Sub A Aktiver Lautsprecher...
- Seite 21 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung eine zerstörte Endstufe, ein Kurzschluss oder „nur“...
- Seite 22 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 23 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 24 Notizen PL 15 Sub A Aktiver Lautsprecher...
- Seite 25 Notizen PL 15 Sub A Aktiver Lautsprecher...
- Seite 26 Notizen PL 15 Sub A Aktiver Lautsprecher...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
