14 de | Installation
–
Darüber hinaus bietet die Kamera in Kombination mit verfügbarem Zubehör verschiedene
Befestigungsoptionen. Informationen zu verfügbarem Zubehör finden Sie im Kapitel
Optionales Montagezubehör, Seite 27 .
Hinweis!
i
Die Dübel und Schrauben für die Aufputzmontage sind nicht im Lieferumfang der Kamera
enthalten.
5.1.1

Installieren der Montageplatte ohne Kabelkanal

1.
2.
3.
4.
5.
6.
5.1.2

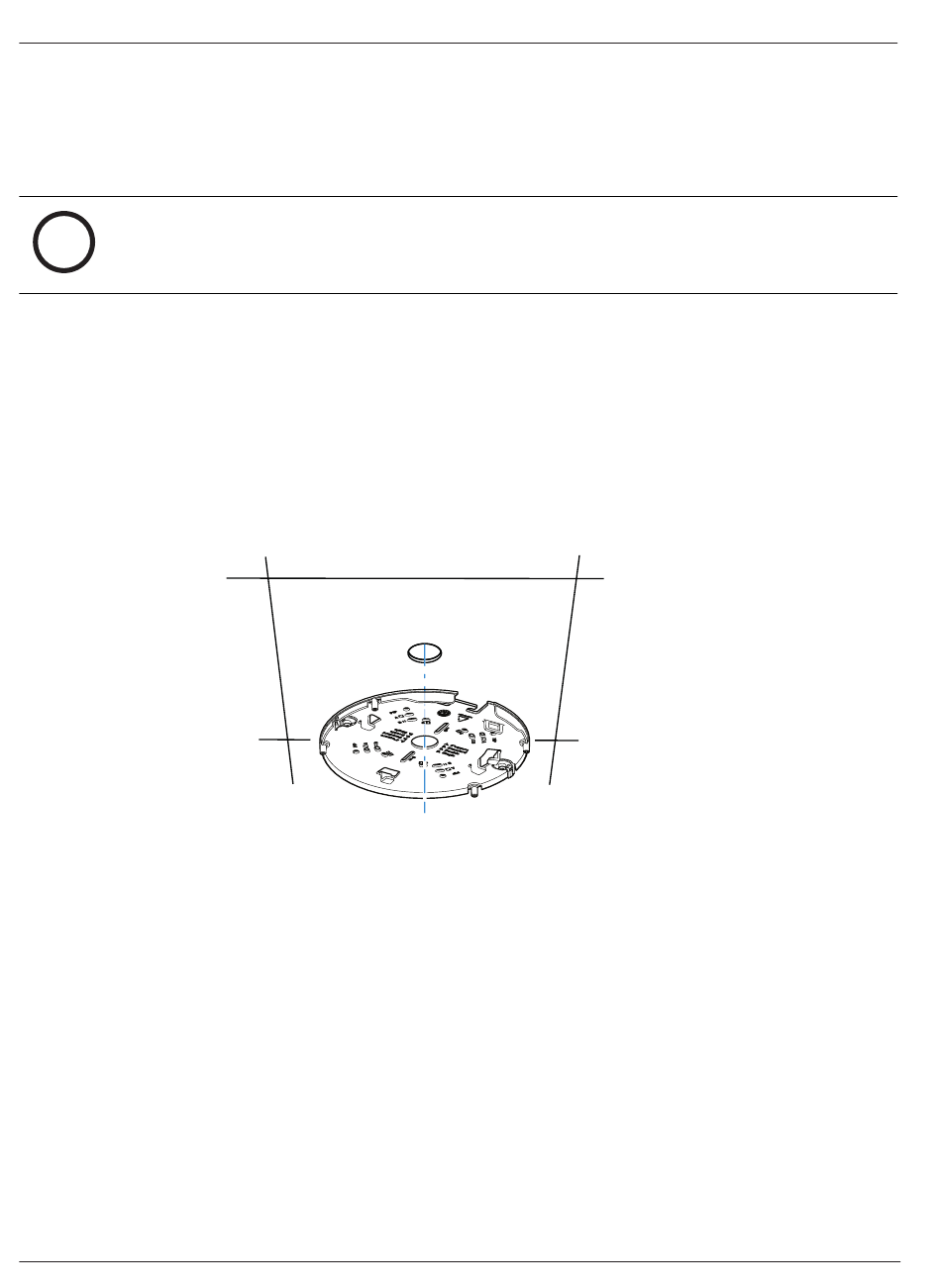

Installieren der Montageplatte mit Kabelkanaladapter(NDA-7051-CA)

Verwenden Sie für die Montage mit Kabelkanälen den NDA-7051-CA Kabelkanaladapter M25
(separat erhältlich). NDA-7051-CA enthält 5 Kabelkanaladapter. Verwenden Sie einen
Kabelkanaladapter pro Kamera.
1.
2.
3.
4.
2021-03 | 01 |
Siehe Installieren der Montageplatte mit Kabelkanaladapter(NDA-7051-CA), Seite 14 ,
wenn sich die Kabel außen an der Oberfläche befinden.
Nehmen Sie die Montageplatte aus der Verpackung.
Positionieren Sie die Montageplatte mit dem mittleren Loch auf der Oberseite des
Kabelaustritts an der Oberfläche, und markieren Sie die Positionen der Schraubenlöcher
auf der Oberfläche.
Verwenden Sie für die Standardmontage die mit B gekennzeichneten Montagelöcher auf
der Montageplatte. Verwenden Sie für eine andere Montageart, z. B. auf einem
Schaltkasten, andere Montagelöcher. Weitere Informationen finden Sie im Kapitel
Befestigen der Montageplatte, Seite 13 .
Bohren Sie die vier Löcher mit einem Durchmesser, der für den Einsatz der 5‑6‑mm-
Schrauben und Dübel geeignet ist.
Schieben Sie die vier Dübel in die Löcher.
Ziehen Sie das Kabel durch das mittlere Loch der Montageplatte.
Befestigen Sie die Montageplatte mit vier Schrauben an der Oberfläche. Ziehen Sie die
Schrauben mit einem Drehmoment von 4 bis 7 Nm an.
Nehmen Sie einen Kabelkanaladapter aus dem Karton.
Markieren Sie die Position des Lochs auf der Oberfläche.
Bohren Sie das Loch mit einem Bohrer mit dem entsprechenden Durchmesser.
Schieben Sie einen Dübel in das Loch.
