Inhaltszusammenfassung für Bosch FLEXIDOME panoramic 5100i IR
- Seite 1 FLEXIDOME panoramic 5100i IR NDS‑5703‑F360LE | NDS‑5704‑F360LE Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
FLEXIDOME panoramic 5100i IR Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Bedeutung der Sicherheitshinweise Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Hinweise Kurzinformationen Systemüberblick Produktbeschreibung Vorgesehene Verwendung Verwenden der Kamera Betrieb mit externen Systemen Planungsinformationen Auspacken Im Lieferumfang enthaltene Teile Vorbereitung Netzwerk und PoE Installation Installieren des Kamerasockels 5.1.1... -
Seite 4: Sicherheit
| Sicherheit FLEXIDOME panoramic 5100i IR Sicherheit Lesen und befolgen Sie alle folgenden Sicherheitshinweise, und bewahren Sie sie zum Nachschlagen auf. Beachten Sie alle Warnungen, bevor Sie das Gerät verwenden. Bedeutung der Sicherheitshinweise In diesem Handbuch werden die folgenden Symbole und Bezeichnungen verwendet, um auf... -
Seite 5: Hinweise
Beim Betrieb dieses Geräts in einem Wohngebiet ist mit schädlichen Störungen zu rechnen. In diesem Fall trägt allein der Benutzer die bei der Behebung der Störungen entstehenden Kosten. FLEXIDOME panoramic 5100i IR: NDS-5703-F360LE und NDS-5704-F360LE. The manufacturing datecodes of the products are explained in: http://www.boschsecurity.com/datecodes Bosch Security Systems B.V. - Seite 6 | Sicherheit FLEXIDOME panoramic 5100i IR Elektro- und Elektronikaltgeräte Dieses Produkt bzw. der Akku muss getrennt vom Hausmüll entsorgt werden. Entsorgen Sie diese Geräte gemäß den örtlichen Gesetzen und Vorschriften, um die Wiederverwendung und/oder das Recycling zu ermöglichen. So können Ressourcen geschont und die Gesundheit der Menschen sowie die Umwelt geschützt werden.
-
Seite 7: Kurzinformationen
Dieses Handbuch wurde sorgfältig zusammengestellt, und die in ihm enthaltenen Informationen wurden eingehend geprüft. Zum Zeitpunkt der Veröffentlichung war der Text korrekt. Der Inhalt kann jedoch ohne Ankündigung geändert werden. Bosch Security Systems haftet nicht für Schäden, die direkt oder indirekt auf Fehler, Unvollständigkeit oder Abweichungen zwischen Handbuch und beschriebenem Produkt zurückzuführen sind. -
Seite 8: Systemüberblick

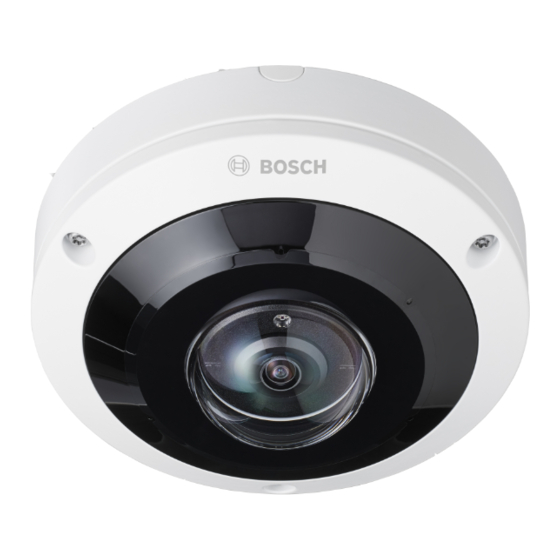

FLEXIDOME panoramic 5100i IR Systemüberblick Produktbeschreibung Die FLEXIDOME panoramic 5100i IR Kamera ist für sehr hohe Leistung ausgelegt und verfügt über einen 360°-Panoramablick mit Auflösung von 6 MP und 12 MP ohne tote Winkel. Die Kamera bietet einen vollständigen Überblick über die Situation und gleichzeitig hochauflösende sowie vergrößerte Bilder per Zoomfunktion. - Seite 9 Entzerrung als auch die Anzeige der verschiedenen Modi verwendet werden. Bosch Video Client Der Bosch Video Client ist eine kostenlose Windows-Anwendung zum Anzeigen, Bedienen, Steuern und Verwalten von Überwachungskameras und -anlagen an entfernten Standorten. Er bietet eine benutzerfreundliche Benutzeroberfläche zur spielend leichten Live-Anzeige mehrerer Kameras, Wiedergabe, forensischen Suche sowie zum Export von Daten.
-
Seite 10: Planungsinformationen
Falls ein Artikel beim Versand beschädigt wurde, benachrichtigen Sie bitte umgehend den Spediteur. Überprüfen Sie, ob alle erforderlichen Teile enthalten sind. Sollten einzelne Teile fehlen, wenden Sie sich bitte die zuständige Bosch Security Systems Vertretung oder den Kundendienst. Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts und kann beispielsweise auch zum Einsenden des Geräts zu Reparaturzwecken verwendet werden. -
Seite 11: Vorbereitung
FLEXIDOME panoramic 5100i IR Planungsinformationen | de Menge Komponente Schnellstartanleitung Sicherheitsinformationen Beschriftungsetiketten Vorbereitung Bereiten Sie vor der Installation die benötigten Materialien vor, und planen Sie den Installationsvorgang. Voraussetzungen – Nehmen Sie die Komponenten aus dem Karton. Stellen Sie sicher, dass alle erforderlichen Teile enthalten und nicht beschädigt sind. -
Seite 12: Installation
Vor der Installation Nehmen Sie den Kamerasockel aus der Verpackung. Lokaler Speicher Hinweis! Bosch empfiehlt die Verwendung von industriellen microSD-Karten mit Zustandsüberwachung. So installieren Sie die microSD-Karte: Installieren Sie eine microSD-Karte mit dem TR15-Inbusschlüssel im microSD-Steckplatz. Drücken Sie fest auf die microSD-Karte, bis sie im Steckplatz einrastet. -
Seite 13: Installieren Der Montageplatte
FLEXIDOME panoramic 5100i IR Installation | de 5.1.2 Installieren der Montageplatte Die Montageplatte wird verwendet, um die Kamera auf einer ebenen Fläche oder zusammen mit einem Montagezubehörteil zu befestigen. Es stehen unterschiedliche Löcher und Schlitze für verschiedene Montageoptionen zur Verfügung. - Seite 14 | Installation FLEXIDOME panoramic 5100i IR Hinweis! Die Dübel und Schrauben für die Aufputzmontage sind nicht im Lieferumfang der Kamera enthalten. Positionieren Sie die Montageplatte mit dem mittleren Loch auf der Oberseite des Kabelaustritts an der Oberfläche. Markieren Sie die Positionen der Schraubenlöcher auf der Oberfläche.
- Seite 15 FLEXIDOME panoramic 5100i IR Installation | de Weise kommt das Kabel nicht durch das mittlere Loch. Die Montageplatte bietet eine Möglichkeit zur seitlichen Kabelzuführung. Entfernen Sie die Abdeckung am Kamerasockel. Wenn Sie die Montageplatte an einer Betonwand oder ‑decke montieren, verwenden Sie Bohrer und Schrauben mit passender Größe.
-
Seite 16: Installieren Des Kamerasockels
| Installation FLEXIDOME panoramic 5100i IR Um eine ordnungsgemäße Wandmontage zu gewährleisten, bei der das Bosch Logo mittig an der Oberseite zu sehen ist, muss die Montageplatte wie oben dargestellt montiert werden. 5.1.3 Installieren des Kamerasockels Setzen Sie das Werkzeug für RJ-45 auf das Netzwerkkabel. - Seite 17 FLEXIDOME panoramic 5100i IR Installation | de Verbinden Sie das Netzwerkkabel mit dem Netzwerkanschluss in der Kamera. Hinweis! Für eine wasserdichte Montage muss die mit „PoE“ markierte Kabeleinführung für RJ45/PoE- Kabel verwendet werden. Wenn sie verwendet werden, verbinden Sie die Audio‑ und Alarmleiter mit dem 8‑poligen Audio‑...
- Seite 18 | Installation FLEXIDOME panoramic 5100i IR Hinweis! Entfernen Sie die Abdeckung für die seitliche Kabelzuführung, wenn ein Kabel von außerhalb der Kamera angeschlossen werden soll. Wenn ein Kabel von hinten zugeführt wird, muss die Abdeckung der seitlichen Kabelzuführung nicht entfernt werden.
-
Seite 19: Installieren Der Abdeckung Der Dome-Kamera
FLEXIDOME panoramic 5100i IR Installation | de Installieren der Abdeckung der Dome-Kamera Stellen Sie beim Wandmontageszenario sicher, dass die Markierung „TOP“ am Objektivmodul nach oben ausgerichtet ist. Drehen Sie das Objektivmodul andernfalls in die richtige Position, damit die Bilder korrekt im System oder Browser angezeigt werden. -
Seite 20: Entfernen Der Kamera
| Installation FLEXIDOME panoramic 5100i IR Ziehen Sie die Schrauben in der Kameraabdeckung mit dem mitgelieferten TR20- Inbusschlüssel fest. Entfernen Sie die Schutzfolie. Entfernen der Kamera Gehen Sie wie folgt vor, wenn die Kamera entfernt oder geöffnet werden muss: Lösen Sie die drei unverlierbaren Schrauben an der Kamera. -
Seite 21: Optionales Montagezubehör
FLEXIDOME panoramic 5100i IR Installation | de Optionales Montagezubehör NDA-5080-PIP Hängeadapterplatte, 148 mm NDA-5080-PIPW Hängeadapterplatte, 148 mm NDA-U-WMT Hängebefestigung für Wandmontage NDA-U-WMP Wandhalterungsplatte NDA-U-PMT Hängende Rohrhalterung, 31 cm NDA-U-PMTE Verlängerung für Rohrhalterung, 50 cm NDA-U-PMTS Hängende Rohrhalterung, 11 cm Bosch Security Systems B.V. 2022-04 | V01 | F.01U.385.630... - Seite 22 | Installation FLEXIDOME panoramic 5100i IR NDA-U-PSMB Hängebefestigung für Wand‑/ Deckenmontage (SMB) NDA-U-PMAS Masthalterungsadapter, klein NDA-U-PMAL Masthalterungsadapter, groß NDA-5080-PC Lackierbare Abdeckung, F360E, 4 Stk. NDA-5080-TM Neigehalterung 20°, 148 mm NDA-U-CBB Wandanschlussdose, 148 mm NDA-U-CMT Adapter für Eckenmontage 2022-04 | V01 | F.01U.385.630 Bosch Security Systems B.V.
- Seite 23 FLEXIDOME panoramic 5100i IR Installation | de NDA-U-PMTG Hängende Rohrhalterung, Anschlussdose NDA-U-WMTG Hängebefestigung für Wandmontage, Anschlussdose NPD-3001-WAP Tragbares Installationstool NPD-5001-POE Midspan, 1 Port x 15 W, AC- Eingang NPD-5004-POE Midspan, 4 Ports x 15 W, AC- Eingang VG4-SFPSCKT Ethernet-an-SFP Schnittstellensatz SFP-2 Multimode-LW-Leitermodul, 1310 nm, 2LC Bosch Security Systems B.V.
- Seite 24 | Installation FLEXIDOME panoramic 5100i IR SFP-3 Single-Mode-LW-Leitermodul, 1310 nm, 2LC SFP-25 LW-Leitermodul, 1310/1550 nm, 1SC SFP-26 LW-Leitermodul, 1550/1310 nm, 1SC 2022-04 | V01 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
-
Seite 25: Konfiguration
FLEXIDOME panoramic 5100i IR Konfiguration | de Konfiguration Browserverbindung Es wird ein Computer mit Webbrowser (Google Chrome, Microsoft Edge oder Mozilla Firefox) verwendet, um Live-Bilder zu empfangen, das Gerät zu steuern und gespeicherte Sequenzen wiederzugeben. Die Kamera wird mithilfe des Browsers über das Netzwerk konfiguriert. -
Seite 26: De | Problembehandlung
| Problembehandlung FLEXIDOME panoramic 5100i IR Problembehandlung Problemlösung Die nachfolgende Tabelle soll Ihnen helfen, Störungsursachen zu identifizieren und wenn möglich zu beseitigen. Störung Mögliche Ursache Lösung Gerät funktioniert nicht. Stromausfall. Überprüfen Sie das Netzteil. Überprüfen Sie, ob PoE, ein 12‑V‑... -
Seite 27: Kundendienst
Kundendienst Falls eine Störung nicht behoben werden kann, wenden Sie sich an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundendienst von Bosch Security Systems. Sie können sich auf einer Serviceseite die Versionsnummern der internen Firmware anzeigen lassen. Notieren Sie diese Angaben, bevor Sie sich an den Kundendienst wenden. -
Seite 28: Wartung
| Wartung FLEXIDOME panoramic 5100i IR Wartung Reinigung Objektivreinigung Das Objektiv muss sauber gehalten werden, um eine optimale Leistung zu gewährleisten. Staub, Fett oder Fingerabdrücke sollten von der Objektivoberfläche entfernt werden. Achten Sie beim Reinigen des Objektivs besonders darauf, die spezielle Beschichtung zur Verringerung von Lichtreflexionen nicht zu beschädigen. -
Seite 29: Außerbetriebnahme
FLEXIDOME panoramic 5100i IR Außerbetriebnahme | de Außerbetriebnahme Weitergabe Geben Sie das Gerät nur zusammen mit diesem Installationshandbuch weiter. Entsorgung Elektro- und Elektronikaltgeräte Dieses Produkt bzw. der Akku muss getrennt vom Hausmüll entsorgt werden. Entsorgen Sie diese Geräte gemäß den örtlichen Gesetzen und Vorschriften, um die Wiederverwendung und/oder das Recycling zu ermöglichen. -
Seite 30: Technische Daten
| Technische Daten FLEXIDOME panoramic 5100i IR Technische Daten 10.1 Abmessungen 55.1 (2.17) Abmessungen in mm 10.2 Technische Daten Stromversorgung Eingangsspannung PoE IEEE 802.3af/802.3at Typ 1, Klasse 3 24 VAC ±10 % 12 VDC ±10 % PoE und Hilfsstrom können für redundanten Betrieb... - Seite 31 FLEXIDOME panoramic 5100i IR Technische Daten | de Stromversorgung Stromverbrauch (PoE) Max. 11,4 W Sensor Sensorpixel insgesamt 6 MP Typ (6 MP) 1/1,8-Zoll-CMOS Verwendete Pixel (6 MP) 2112 x 2112 (4,5 MP) Sensorpixel insgesamt 12 MP Typ (12 MP) 1/2,3-Zoll-CMOS Verwendete Pixel (12 MP) 3008 x 3008 (9 MP) Videoleistung –...
- Seite 32 | Technische Daten FLEXIDOME panoramic 5100i IR Video-Streaming Bildfrequenz (12 MP) 1–30 Bilder/s 1 bis 25 Bilder/s im HDR-Modus Encoder-Regionen Acht unabhängige Bereiche für Encoder- Qualitätseinstellungen zur Optimierung der Bitrate. Videoauflösung (H x V) Video 1-Kanal Ganzes Kreisbild 6 MP: 2112 x 2112 (4,5 MP) 12 MP: 3008 x 3008 (9 MP) Video 2 Kanal (verfügbar mit Verschiedene Modi für...
- Seite 33 FLEXIDOME panoramic 5100i IR Technische Daten | de Video-Content-Analyse Objektfilter Dauer, Größe, Seitenverhältnis, Geschwindigkeit, Richtung, Farbe, Objektklassen (4) Tracking-Modi Standard-(2D-)Tracking, 3D-Tracking, 3D-Personen-Tracking, Schiffs-Tracking, Museumsmodus Objektklassen Person, Personenkraftwagen, Fahrrad, Lastkraftwagen Kalibrierung/Geolocation Automatisch, basierend auf Kreiselsensor und Montagehöhe Audio AI Schusserkennung, Glasbrucherkennung, Erkennung lauter Geräusche (verfügbar mit einer zukünftigen Firmware-...
- Seite 34 | Technische Daten FLEXIDOME panoramic 5100i IR Eingang/Ausgang Videoausgang für HDMI- Micro HDMI-Anschluss und 1080p-Auflösung mit entzerrten kompatible Geräte Anzeigemöglichkeiten (Anzeige für entzerrte Inhalte mit einer zukünftigen Firmware-Version verfügbar) Mikrofon Integriertes Array mit 3 digitalen MEMS-Audiosensoren Ethernet RJ45 Glasfaserkabel (separat Das LWL-Ethernet-Medienkonverter-Kit (VG4-SFPSCKT), das erhältlich)
- Seite 35 FLEXIDOME panoramic 5100i IR Technische Daten | de Mechanische Daten Abmessungen (Ø x H) 148 x 70 mm Objektivverstellung (Drehung) 355º Gewicht 0,82 kg Farbe Weiß (RAL9003) Kreiselsensor Dome-Kuppel Klares Polycarbonat mit kratzfester Beschichtung mit UV- Schutz Gehäuse Aluminium mit feuchtigkeitsentziehender Membran und spritzwassergeschütztem Anschlussbereich Befestigung Montageplatte für Aufputzmontage, quadratische 10,2‑cm-...
- Seite 36 | Technische Daten FLEXIDOME panoramic 5100i IR 2022-04 | V01 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
- Seite 37 FLEXIDOME panoramic 5100i IR Technische Daten | Bosch Security Systems B.V. 2022-04 | V01 | F.01U.385.630 Installationshandbuch...
- Seite 38 | Technische Daten FLEXIDOME panoramic 5100i IR 2022-04 | V01 | F.01U.385.630 Bosch Security Systems B.V. Installationshandbuch...
