FLEXIDOME multi 7000i IR
–
Darüber hinaus bietet die Kamera in Kombination mit verfügbarem Zubehör verschiedene
Befestigungsoptionen. Informationen zu verfügbarem Zubehör finden Sie im Kapitel
Optionales Montagezubehör, Seite 29 .
Hinweis!
i
Die Dübel und Schrauben für die Aufputzmontage sind nicht im Lieferumfang der Kamera
enthalten.
5.1.1
Installieren der Montageplatte ohne Kabelkanal
1.
2.
3.
4.
5.
5.1.2
Installieren der Montageplatte mit Kabelkanaladapter (NDA-7051-CA)
Verwenden Sie für die Montage mit Kabelkanälen den NDA-7051-CA Kabelkanaladapter M25
(separat erhältlich). NDA-7051-CA enthält 5 Kabelkanaladapter. Verwenden Sie einen
Kabelkanaladapter pro Kamera.
1.
2.
Bosch Security Systems B.V.
Siehe Installieren der Montageplatte mit Kabelkanaladapter (NDA-7051-CA), Seite 15 ,
wenn sich die Kabel außen an der Oberfläche befinden.
Nehmen Sie die Montageplatte aus der Verpackung.

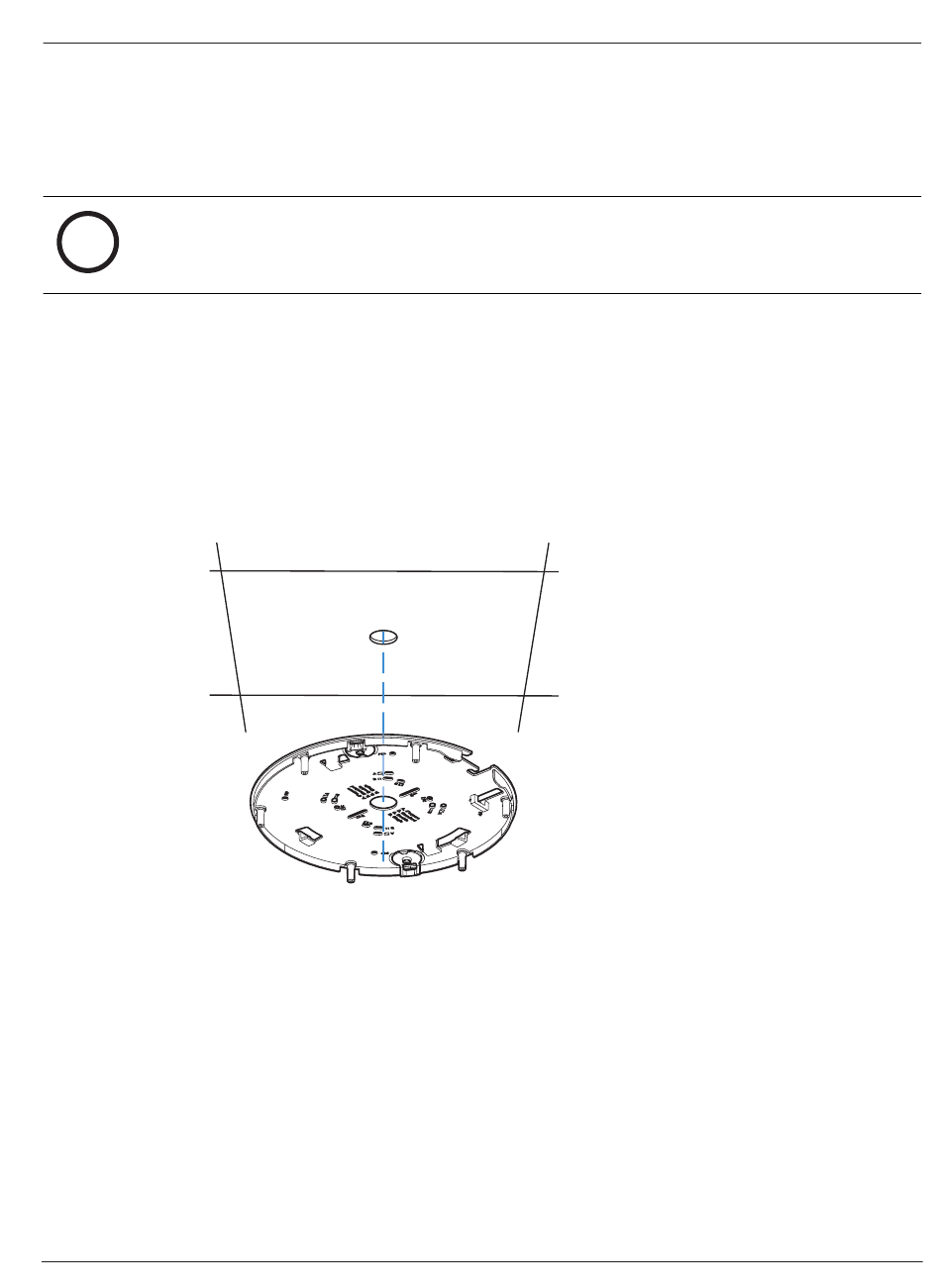

Positionieren Sie die Montageplatte mit dem mittleren Loch auf der Oberseite des
Kabelaustritts an der Oberfläche, und markieren Sie die Positionen der Schraubenlöcher
auf der Oberfläche.
Verwenden Sie für die Standardmontage die mit B gekennzeichneten Montagelöcher auf
der Montageplatte. Verwenden Sie für eine andere Montageart, z. B. auf einem
Schaltkasten, andere Montagelöcher. Weitere Informationen finden Sie im Kapitel
Befestigen der Montageplatte, Seite 14 .
Verwenden Sie vier Schrauben, die für die Befestigungsoberfläche und den
Installationstyp geeignet sind. Falls für die Oberfläche erforderlich, bohren Sie vier
Löcher für passende Dübel. Stellen Sie sicher, dass die Dübel fest sitzen. Verwenden Sie
einen Bohrer mit entsprechendem Durchmesser für ein Loch von 5–6 mm.
Ziehen Sie das Kabel durch das mittlere Loch der Montageplatte.
Befestigen Sie die Montageplatte mit vier Schrauben an der Oberfläche.
Nehmen Sie einen Kabelkanaladapter aus dem Karton.
Markieren Sie die Position des Lochs auf der Oberfläche.
Installationshandbuch
Installation | de
15
2021-11 | 01 |
