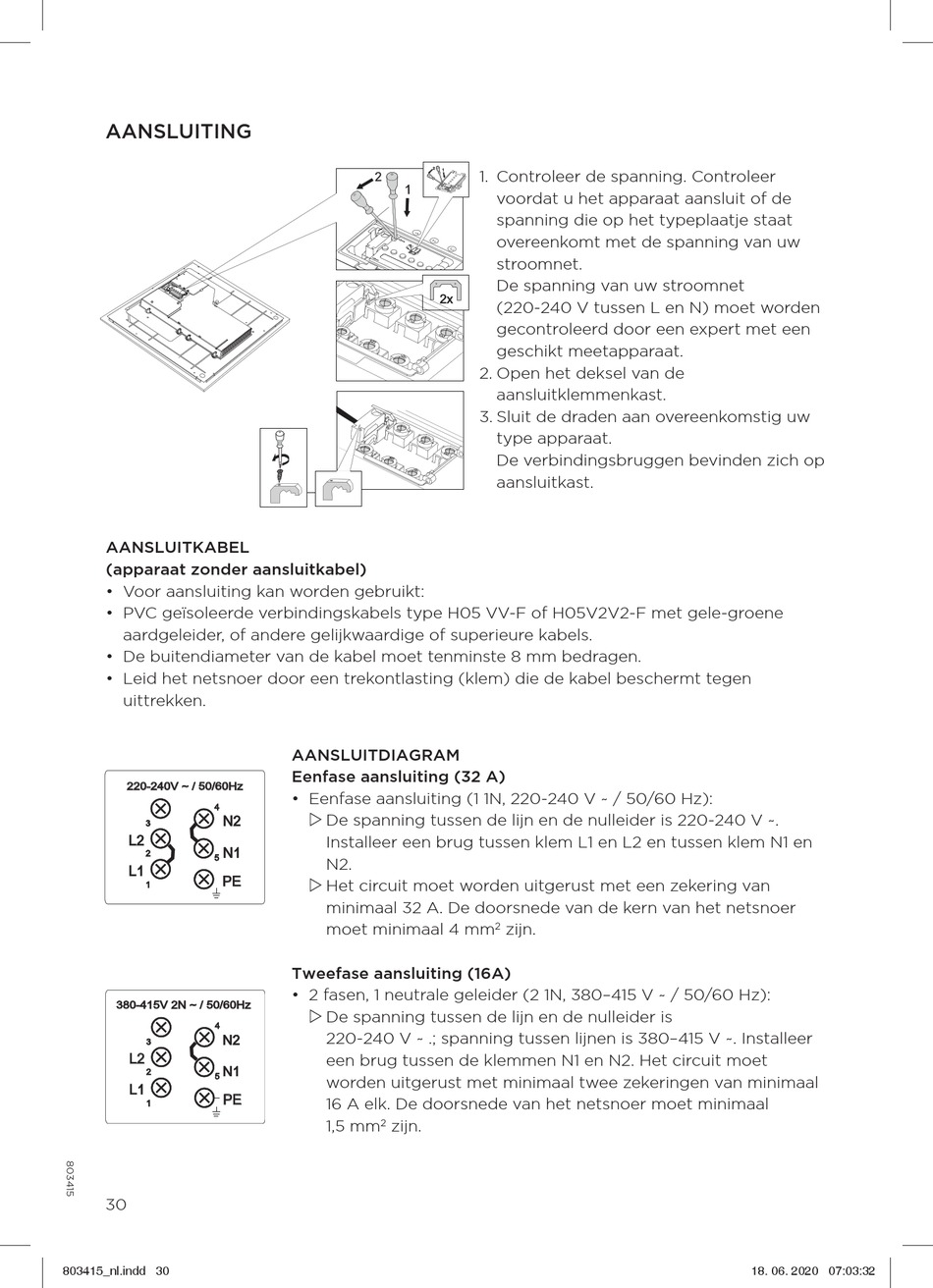

AANSLUITING
AANSLUITKABEL
(apparaat zonder aansluitkabel)
• Voor aansluiting kan worden gebruikt:
• PVC geïsoleerde verbindingskabels type H05 VV-F of H05V2V2-F met gele-groene
aardgeleider, of andere gelijkwaardige of superieure kabels.
• De buitendiameter van de kabel moet tenminste 8 mm bedragen.
• Leid het netsnoer door een trekontlasting (klem) die de kabel beschermt tegen
uittrekken.
220-240V ~ / 50/60Hz
220-240V ~ / 50/60Hz
4
N2
3
L2
N1
2
5
L1
PE
PE
1
380-415V 2N ~ / 50/60Hz
380-415V 2N ~ / 50/60Hz
4
N2
3
L2
L2
N1
2
5
L1
PE
PE
1
30
803415_nl.indd 30
803415_nl.indd 30
AANSLUITDIAGRAM
Eenfase aansluiting (32 A)
• Eenfase aansluiting (1 1N, 220-240 V ~ / 50/60 Hz):
 De spanning tussen de lijn en de nulleider is 220-240 V ~.
Installeer een brug tussen klem L1 en L2 en tussen klem N1 en
N2.
 Het circuit moet worden uitgerust met een zekering van
minimaal 32 A. De doorsnede van de kern van het netsnoer
moet minimaal 4 mm
Tweefase aansluiting (16A)
• 2 fasen, 1 neutrale geleider (2 1N, 380–415 V ~ / 50/60 Hz):
 De spanning tussen de lijn en de nulleider is
220-240 V ~ .; spanning tussen lijnen is 380–415 V ~. Installeer
een brug tussen de klemmen N1 en N2. Het circuit moet
worden uitgerust met minimaal twee zekeringen van minimaal
16 A elk. De doorsnede van het netsnoer moet minimaal
1,5 mm
2
zijn.
1. Controleer de spanning. Controleer
voordat u het apparaat aansluit of de
spanning die op het typeplaatje staat
overeenkomt met de spanning van uw
stroomnet.
De spanning van uw stroomnet
(220-240 V tussen L en N) moet worden
gecontroleerd door een expert met een
geschikt meetapparaat.
2. Open het deksel van de
aansluitklemmenkast.
3. Sluit de draden aan overeenkomstig uw
type apparaat.
De verbindingsbruggen bevinden zich op
aansluitkast.
2
zijn.
