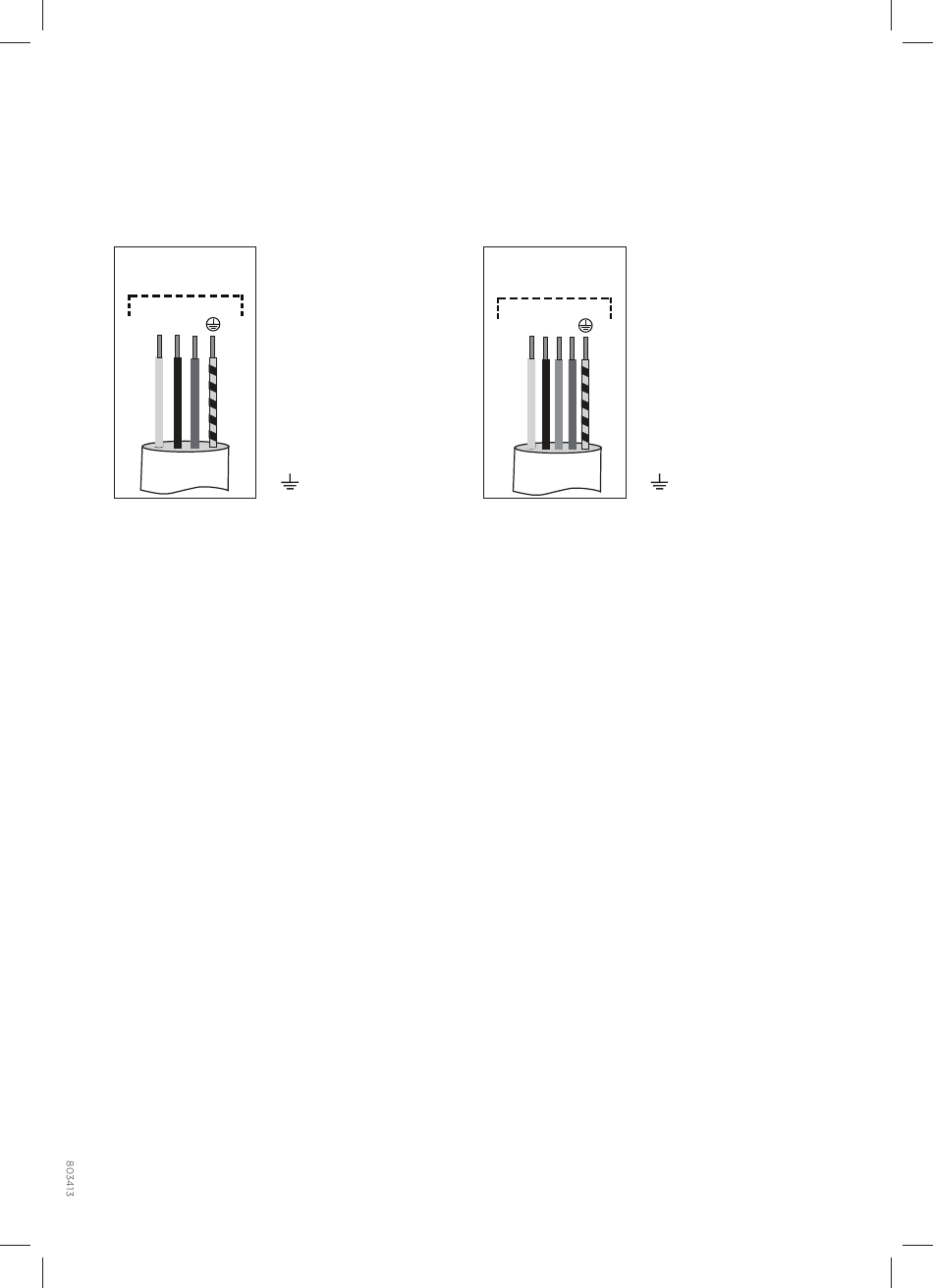

Raccordement biphasé
• Si votre réseau électrique comporte 2 conducteurs de phase et 1 conducteur neutre,
raccordez l'appareil comme indiqué sur le schéma B.
• Si votre réseau électrique comporte 2 conducteurs de phase et 2 conducteurs neutres,
raccordez l'appareil comme indiqué sur le schéma C.
2N 2 x 16 A
380-415 V 50/60 HZ
L1 L2 N
B
32
803413_fr.indd 32 803413_fr.indd 32
L1 = marron
L2 = noir
N = bleu
= jaune et vert
2 2N 2 x 16 A
220-240 V 50/60 HZ
L1 L2 N1 N2
L1 = marron
L2 = noir
N1 = bleu
N2 = gris
C
= jaune et vert
