Pelgrim IK1164 Ausführliche Gebrauchsanleitung Seite 26

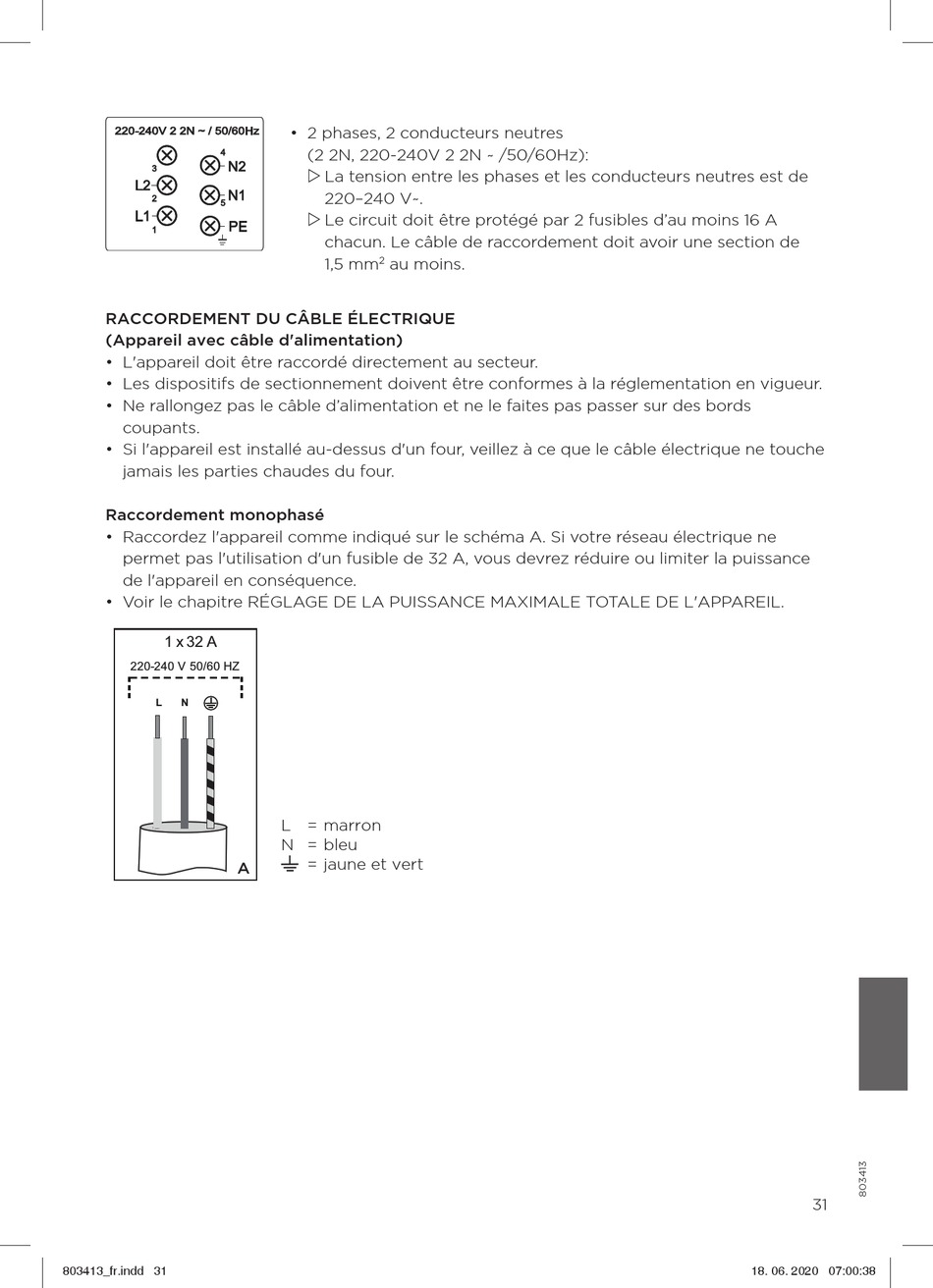

RACCORDEMENT DU CÂBLE ÉLECTRIQUE
(Appareil avec câble d'alimentation)
• L'appareil doit être raccordé directement au secteur.
• Les dispositifs de sectionnement doivent être conformes à la réglementation en vigueur.
• Ne rallongez pas le câble d'alimentation et ne le faites pas passer sur des bords
coupants.
• Si l'appareil est installé au-dessus d'un four, veillez à ce que le câble électrique ne touche
jamais les parties chaudes du four.
Raccordement monophasé
• Raccordez l'appareil comme indiqué sur le schéma A. Si votre réseau électrique ne
permet pas l'utilisation d'un fusible de 32 A, vous devrez réduire ou limiter la puissance
de l'appareil en conséquence.
• Voir le chapitre RÉGLAGE DE LA PUISSANCE MAXIMALE TOTALE DE L'APPAREIL.
1 x 32 A
220-240 V 50/60 HZ
L N
A
803413_fr.indd 31 803413_fr.indd 31
• 2 phases, 2 conducteurs neutres
(2 2N, 220-240V 2 2N ~ /50/60Hz):
 La tension entre les phases et les conducteurs neutres est de
220–240 V~.
 Le circuit doit être protégé par 2 fusibles d'au moins 16 A
chacun. Le câble de raccordement doit avoir une section de
1,5 mm 2 au moins.
L = marron
N = bleu
= jaune et vert
31
18. 06. 2020 07:00:38 18. 06. 2020 07:00:38
