Bedienungsanleitung
m
GEFAHR
KAPITEL 4
BEDIENUNG

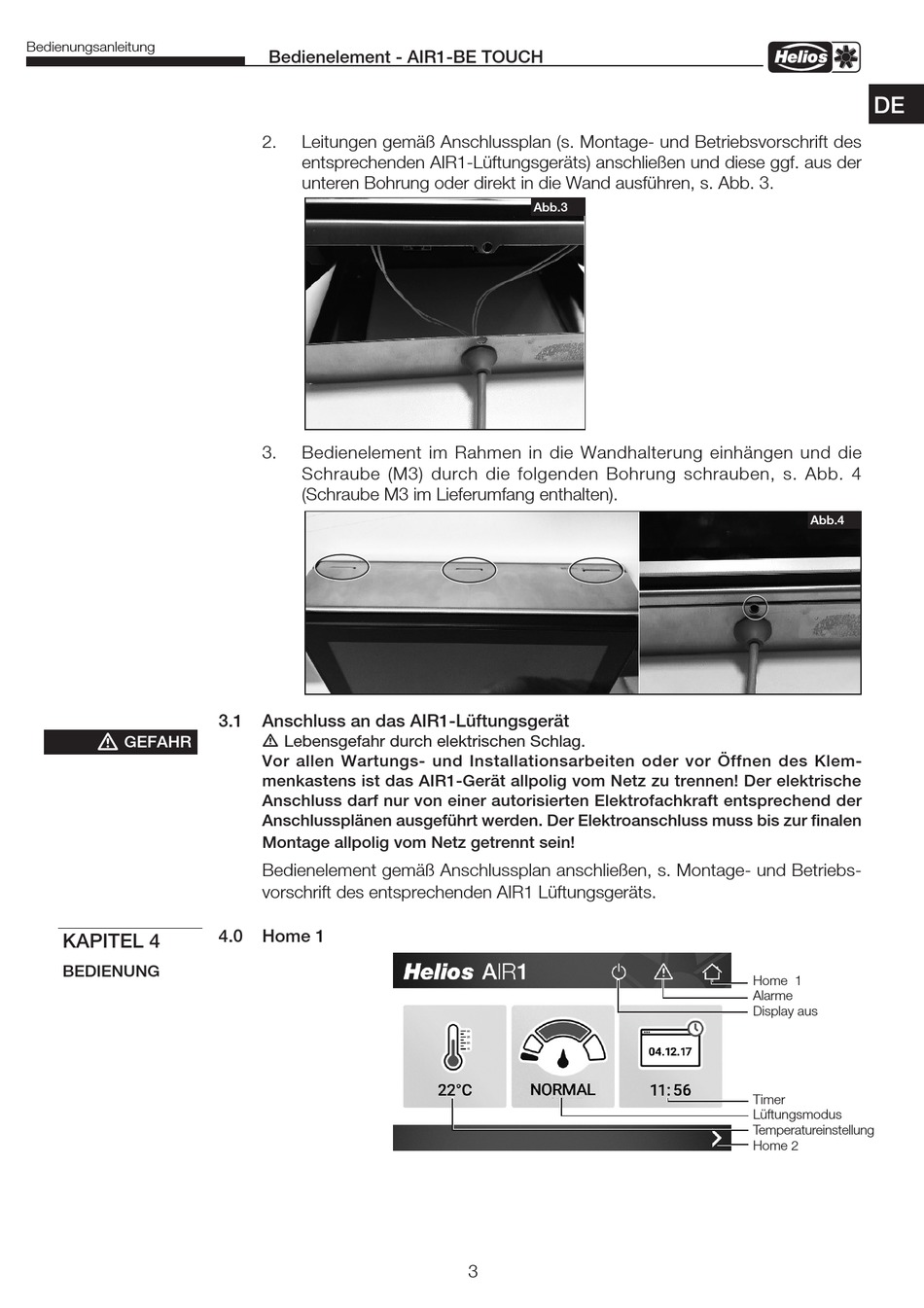

Bedienelement - AIR1-BE TOUCH
2. Leitungen gemäß Anschlussplan (s. Montage- und Betriebsvorschrift des
entsprechenden AIR1-Lüftungsgeräts) anschließen und diese ggf. aus der
unteren Bohrung oder direkt in die Wand ausführen, s. Abb. 3.
3. Bedienelement im Rahmen in die Wandhalterung einhängen und die
Schraube (M3) durch die folgenden Bohrung schrauben, s. Abb. 4
(Schraube M3 im Lieferumfang enthalten).
3 .1 Anschluss an das AIR1-Lüftungsgerät
m Lebensgefahr durch elektrischen Schlag.
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klem-
menkastens ist das AIR1-Gerät allpolig vom Netz zu trennen! Der elektrische
Anschluss darf nur von einer autorisierten Elektrofachkraft entsprechend der
Anschlussplänen ausgeführt werden . Der Elektroanschluss muss bis zur finalen
Montage allpolig vom Netz getrennt sein!
Bedienelement gemäß Anschlussplan anschließen, s. Montage- und Betriebs-
vorschrift des entsprechenden AIR1 Lüftungsgeräts.
4 .0

Home 1

Abb .3
3
DE
Abb .4
Home 1
Alarme
Display aus
Timer
Lüftungsmodus

Temperatureinstellung

Home 2
