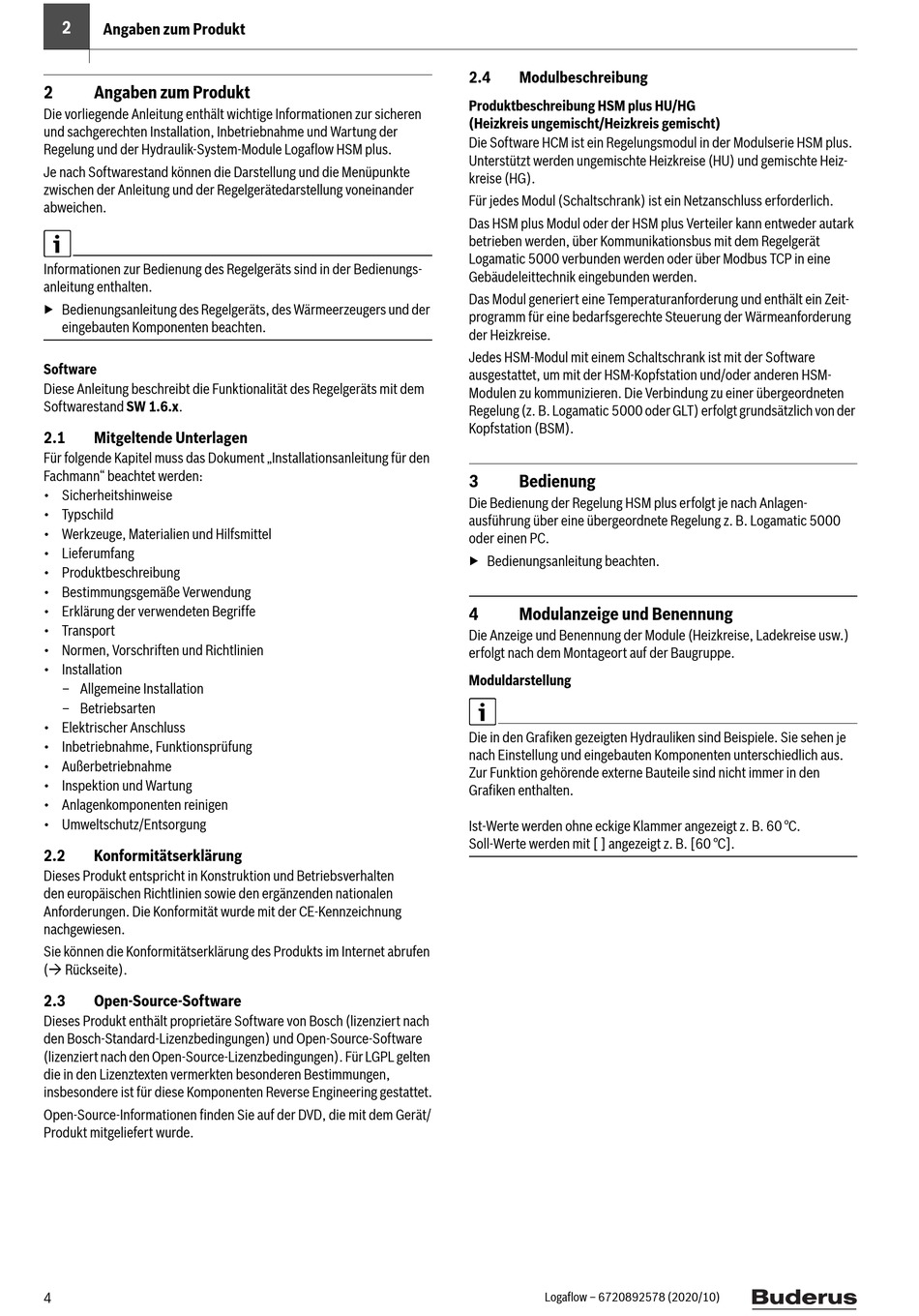

Angaben zum Produkt
2
Angaben zum Produkt
Die vorliegende Anleitung enthält wichtige Informationen zur sicheren
und sachgerechten Installation, Inbetriebnahme und Wartung der
Regelung und der Hydraulik-System-Module Logaflow HSM plus.
Je nach Softwarestand können die Darstellung und die Menüpunkte
zwischen der Anleitung und der Regelgerätedarstellung voneinander
abweichen.
Informationen zur Bedienung des Regelgeräts sind in der Bedienungs-
anleitung enthalten.
▶ Bedienungsanleitung des Regelgeräts, des Wärmeerzeugers und der
eingebauten Komponenten beachten.
Software
Diese Anleitung beschreibt die Funktionalität des Regelgeräts mit dem
Softwarestand SW 1.6.x.
2.1
Mitgeltende Unterlagen
Für folgende Kapitel muss das Dokument „Installationsanleitung für den
Fachmann" beachtet werden:
• Sicherheitshinweise
• Typschild
• Werkzeuge, Materialien und Hilfsmittel
• Lieferumfang
• Produktbeschreibung
• Bestimmungsgemäße Verwendung
• Erklärung der verwendeten Begriffe
• Transport
• Normen, Vorschriften und Richtlinien
• Installation
– Allgemeine Installation
– Betriebsarten
• Elektrischer Anschluss
• Inbetriebnahme, Funktionsprüfung
• Außerbetriebnahme
• Inspektion und Wartung
• Anlagenkomponenten reinigen
• Umweltschutz/Entsorgung
2.2
Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten
den europäischen Richtlinien sowie den ergänzenden nationalen
Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung
nachgewiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
2.3
Open-Source-Software
Dieses Produkt enthält proprietäre Software von Bosch (lizenziert nach
den Bosch-Standard-Lizenzbedingungen) und Open-Source-Software
(lizenziert nach den Open-Source-Lizenzbedingungen). Für LGPL gelten
die in den Lizenztexten vermerkten besonderen Bestimmungen,
insbesondere ist für diese Komponenten Reverse Engineering gestattet.
Open-Source-Informationen finden Sie auf der DVD, die mit dem Gerät/
Produkt mitgeliefert wurde.
4
2.4
Modulbeschreibung
Produktbeschreibung HSM plus HU/HG
(Heizkreis ungemischt/Heizkreis gemischt)
Die Software HCM ist ein Regelungsmodul in der Modulserie HSM plus.
Unterstützt werden ungemischte Heizkreise (HU) und gemischte Heiz-
kreise (HG).
Für jedes Modul (Schaltschrank) ist ein Netzanschluss erforderlich.
Das HSM plus Modul oder der HSM plus Verteiler kann entweder autark
betrieben werden, über Kommunikationsbus mit dem Regelgerät
Logamatic 5000 verbunden werden oder über Modbus TCP in eine
Gebäudeleittechnik eingebunden werden.
Das Modul generiert eine Temperaturanforderung und enthält ein Zeit-
programm für eine bedarfsgerechte Steuerung der Wärmeanforderung
der Heizkreise.
Jedes HSM-Modul mit einem Schaltschrank ist mit der Software
ausgestattet, um mit der HSM-Kopfstation und/oder anderen HSM-
Modulen zu kommunizieren. Die Verbindung zu einer übergeordneten
Regelung (z. B. Logamatic 5000 oder GLT) erfolgt grundsätzlich von der
Kopfstation (BSM).
3
Bedienung
Die Bedienung der Regelung HSM plus erfolgt je nach Anlagen-
ausführung über eine übergeordnete Regelung z. B. Logamatic 5000
oder einen PC.
▶ Bedienungsanleitung beachten.
4
Modulanzeige und Benennung
Die Anzeige und Benennung der Module (Heizkreise, Ladekreise usw.)
erfolgt nach dem Montageort auf der Baugruppe.
Moduldarstellung
Die in den Grafiken gezeigten Hydrauliken sind Beispiele. Sie sehen je
nach Einstellung und eingebauten Komponenten unterschiedlich aus.
Zur Funktion gehörende externe Bauteile sind nicht immer in den
Grafiken enthalten.
Ist-Werte werden ohne eckige Klammer angezeigt z. B. 60 °C.
Soll-Werte werden mit [ ] angezeigt z. B. [60 °C].
Logaflow – 6720892578 (2020/10)
