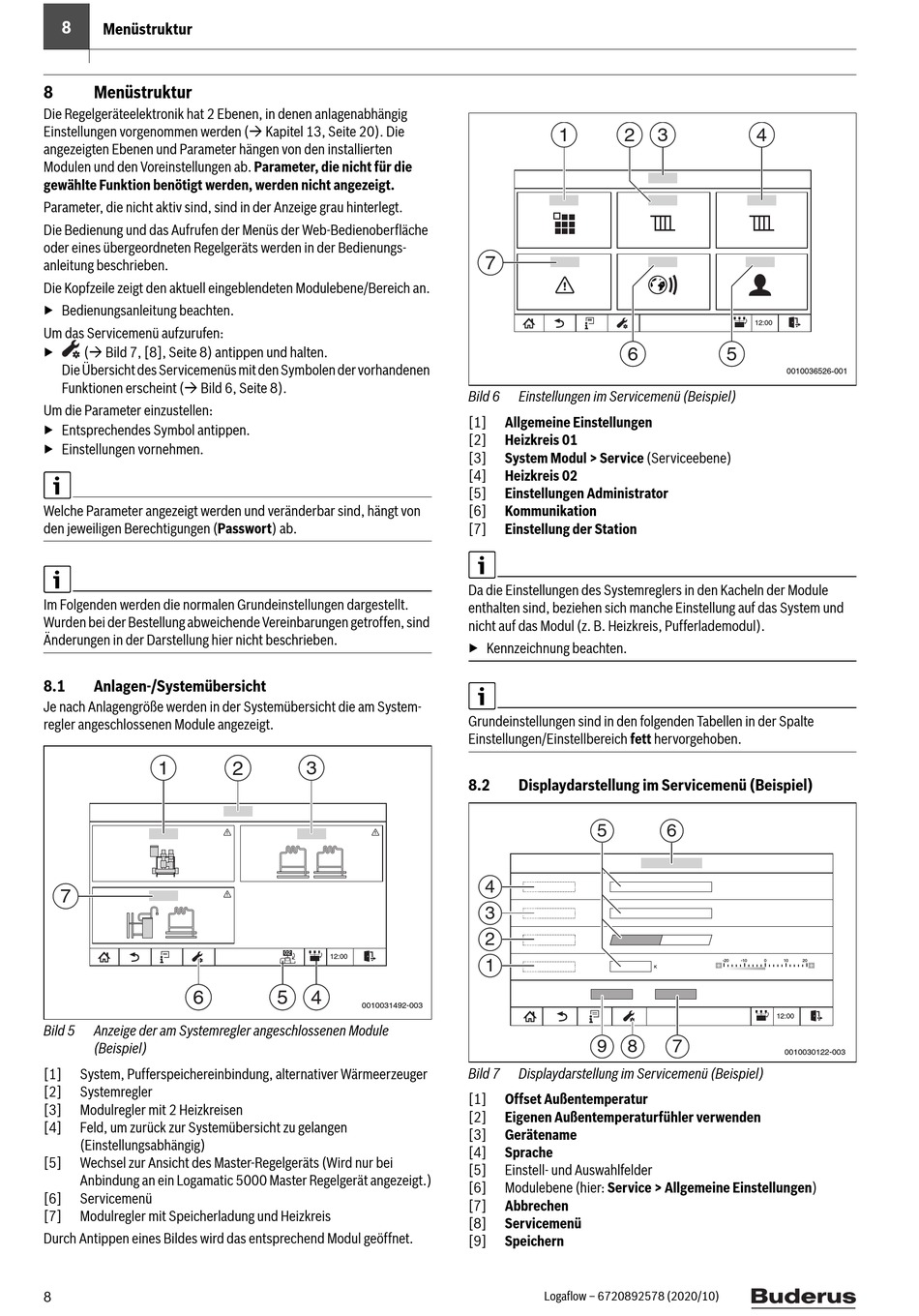

Menüstruktur
8
Menüstruktur
Die Regelgeräteelektronik hat 2 Ebenen, in denen anlagenabhängig
Einstellungen vorgenommen werden ( Kapitel 13, Seite 20). Die
angezeigten Ebenen und Parameter hängen von den installierten
Modulen und den Voreinstellungen ab. Parameter, die nicht für die
gewählte Funktion benötigt werden, werden nicht angezeigt.
Parameter, die nicht aktiv sind, sind in der Anzeige grau hinterlegt.
Die Bedienung und das Aufrufen der Menüs der Web-Bedienoberfläche
oder eines übergeordneten Regelgeräts werden in der Bedienungs-
anleitung beschrieben.
Die Kopfzeile zeigt den aktuell eingeblendeten Modulebene/Bereich an.
▶ Bedienungsanleitung beachten.
Um das Servicemenü aufzurufen:
▶
( Bild 7, [8], Seite 8) antippen und halten.
Die Übersicht des Servicemenüs mit den Symbolen der vorhandenen
Funktionen erscheint ( Bild 6, Seite 8).
Um die Parameter einzustellen:
▶ Entsprechendes Symbol antippen.
▶ Einstellungen vornehmen.
Welche Parameter angezeigt werden und veränderbar sind, hängt von
den jeweiligen Berechtigungen (Passwort) ab.
Im Folgenden werden die normalen Grundeinstellungen dargestellt.
Wurden bei der Bestellung abweichende Vereinbarungen getroffen, sind
Änderungen in der Darstellung hier nicht beschrieben.
8.1
Anlagen-/Systemübersicht
Je nach Anlagengröße werden in der Systemübersicht die am System-
regler angeschlossenen Module angezeigt.
1
7
6
Bild 5
Anzeige der am Systemregler angeschlossenen Module
(Beispiel)
[1]
System, Pufferspeichereinbindung, alternativer Wärmeerzeuger
[2]
Systemregler
[3]
Modulregler mit 2 Heizkreisen
[4]
Feld, um zurück zur Systemübersicht zu gelangen
(Einstellungsabhängig)
[5]
Wechsel zur Ansicht des Master-Regelgeräts (Wird nur bei
Anbindung an ein Logamatic 5000 Master Regelgerät angezeigt.)
[6]
Servicemenü
[7]
Modulregler mit Speicherladung und Heizkreis
Durch Antippen eines Bildes wird das entsprechend Modul geöffnet.
8
2
3
02
12:00
5
4
0010031492-003
1
2
7
6
Bild 6
Einstellungen im Servicemenü (Beispiel)
[1]
Allgemeine Einstellungen
[2]
Heizkreis 01
[3]
System Modul > Service (Serviceebene)
[4]
Heizkreis 02
[5]
Einstellungen Administrator
[6]
Kommunikation
[7]
Einstellung der Station
Da die Einstellungen des Systemreglers in den Kacheln der Module
enthalten sind, beziehen sich manche Einstellung auf das System und
nicht auf das Modul (z. B. Heizkreis, Pufferlademodul).
▶ Kennzeichnung beachten.
Grundeinstellungen sind in den folgenden Tabellen in der Spalte
Einstellungen/Einstellbereich fett hervorgehoben.
8.2
Displaydarstellung im Servicemenü (Beispiel)
5
4
3
2
1
9
8
Bild 7
Displaydarstellung im Servicemenü (Beispiel)
[1]
Offset Außentemperatur
[2]
Eigenen Außentemperaturfühler verwenden
[3]
Gerätename
[4]
Sprache
[5]
Einstell- und Auswahlfelder
[6]
Modulebene (hier: Service > Allgemeine Einstellungen)
[7]
Abbrechen
[8]
Servicemenü
[9]
Speichern
Logaflow – 6720892578 (2020/10)
3
4
12:00
5
0010036526-001
6
-20
-10
0
10
20
K
12:00
7
0010030122-003
