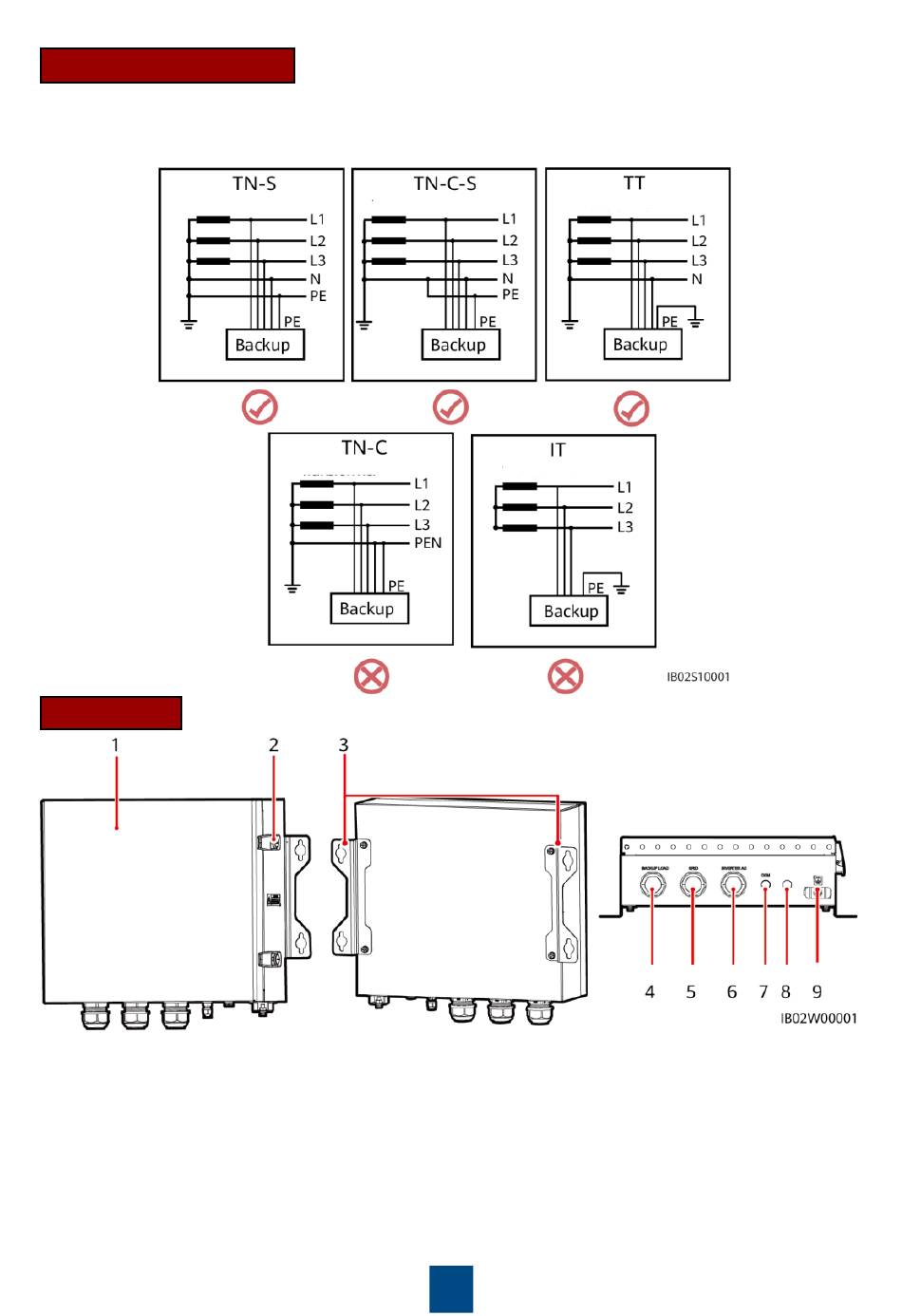

Unterstützte Netztypen
Die Backup Box unterstützt die folgenden Netztypen: TN-S, TN-C-S und TT. Wenn der
Wechselrichter im dreiphasigen Modus mit drei Leitungen betrieben wird, unterstützt die
Backup Box den netzentkoppelten Betrieb nicht.
Transformator
Aussehen
(1) Vorderblende
(3) Aufhängesatz
(5) Anschluss für AC-Netz (GRID)
(7) COM-Anschluss (COM)
(9) Erdungspunkt
Transformator
Transformator
(2) Schloss
(4) Anschluss für netzentkoppelte Last (BACKUP LOAD)
(6) Anschluss für Wechselrichter-AC (INVERTER AC)
(8) Belüftungsventil
