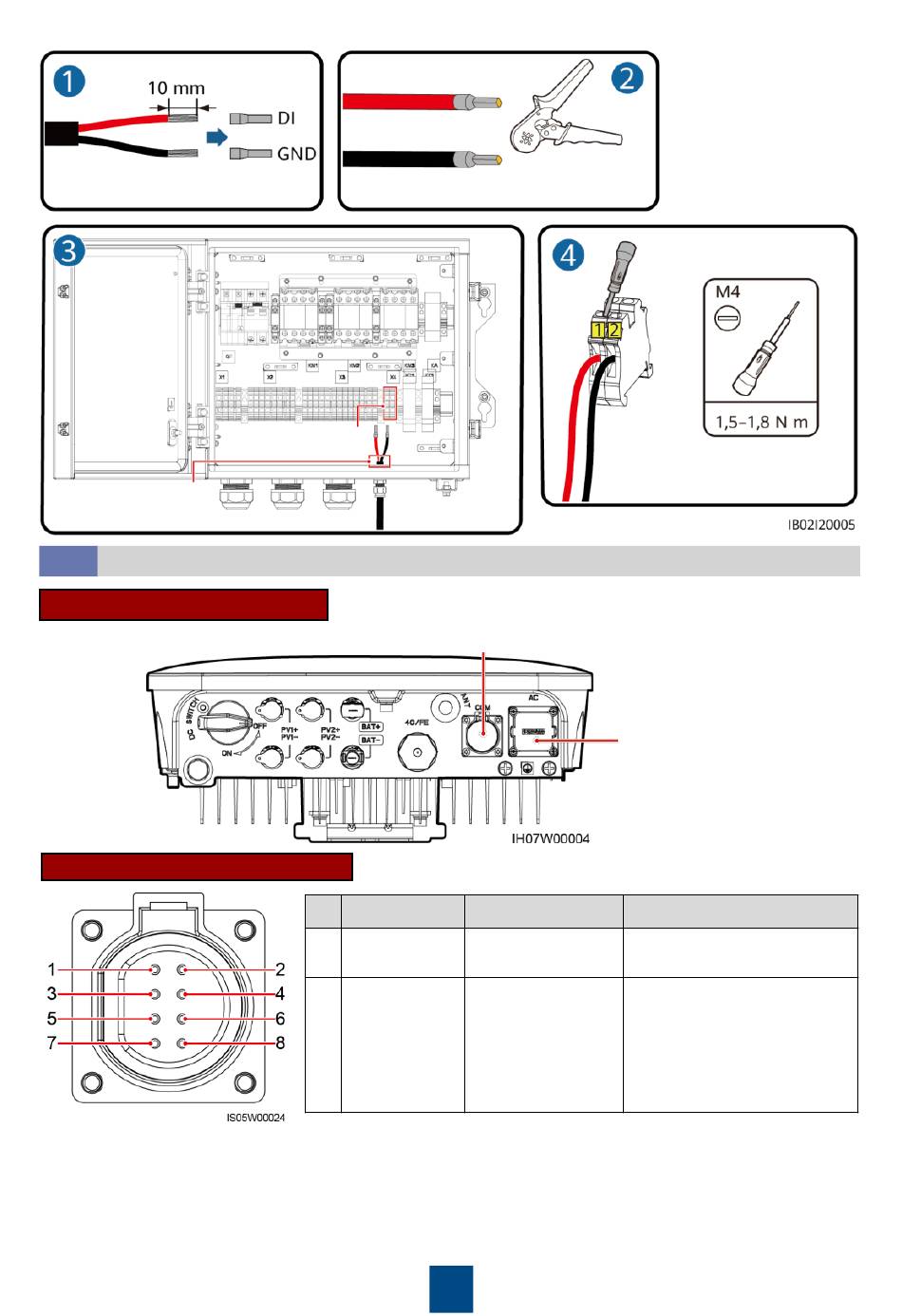

Isolieren Sie das
Kabel für den Anschluss ab.
Anschließen der Signalkabel auf der Wechselrichterseite
3.8
SUN2000-(2KTL-6KTL)-L1
Pin-Belegung COM-Anschluss
X4
COM-Anschluss (COM)
Nr. Beschriftung Benennung
5
GND
GND
8
DI2
Digitales
Eingangssignal 2+
10
Wechselrichter AC
Beschreibung
Verbindet die Erdung des
DI2-Anschlusses.
Verbindet die positive
Klemme des DI2-
Anschlusses und fungiert
als Anschluss, über den die
Backup Box Feedback-
Signale sendet.
