VIESMANN

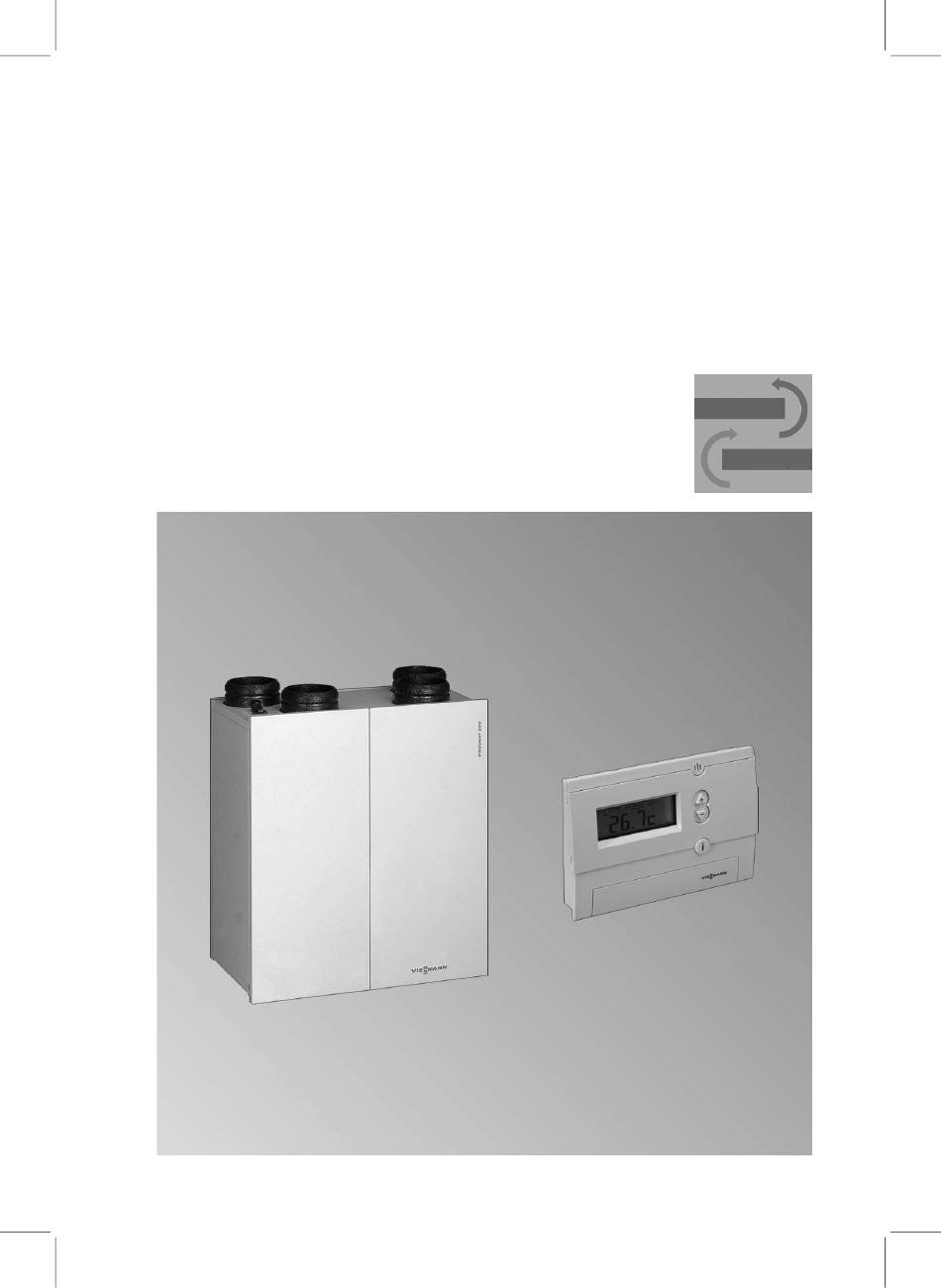

Serviceanleitung
für die Fachkraft

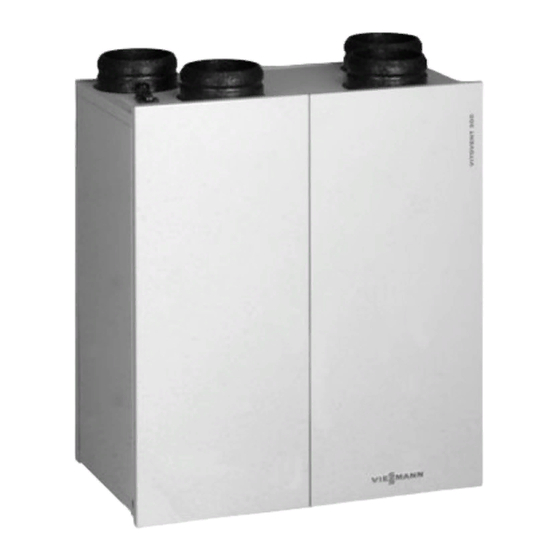

Vitovent 300
Wohnungslüftungs-System mit Wärmerückgewinnung und
3
Fernbedienung, Luftvolumenstrom bis 180 m
/h
Gültigkeitshinweise siehe letzte Seite
VITOVENT 300
Bitte aufbewahren!
5681 746
8/2007

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitovent 300

Inhaltszusammenfassung für Viessmann Vitovent 300

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitovent 300 Wohnungslüftungs-System mit Wärmerückgewinnung und Fernbedienung, Luftvolumenstrom bis 180 m Gültigkeitshinweise siehe letzte Seite VITOVENT 300 Bitte aufbewahren! 5681 746 8/2007...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- die berufsgenossenschaftlichen hinweise Bestimmungen. die einschlägigen Sicherheitsbe- Gefahr stimmungen der DIN, EN, DVGW, Dieses Zeichen warnt vor Per- TRGI, TRF und VDE sonenschäden.
  • Seite 3 Funktion gefährdet den Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen. Defekte Bauteile müssen durch Aufstellort belüften. Viessmann Originalteile ersetzt Türen in Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz- und Arbeiten an der Anlage Verschleißteile Bei Brennstoff Gas den Gasab- Achtung sperrhahn schließen und gegen...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ..... Weitere Angaben zu den Arbeitsschritten ............ Störungsbehebung Diagnose an der Regelung................27 Regelungseinstellungen Übersicht der Menüstruktur ................. 29 Regelungseinstellungen durch die Fachkraft ..........30 Bauteile Widerstandskennlinie für Sensoren............. 35 Sicherungen ....................

  • Seite 5: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Vorkontrolle der Anlage ............2.

  • Seite 6: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Vorkontrolle der Anlage Gefahr Das Wohnungslüftungs-System darf Unsachgemäße Installation nicht gemeinsam mit einer offe- des Lüftungssystems kann zu nen, raumluftabhängigen Feuer- Personen- und Geräteschäden stelle (z.B. offener Kamin oder führen. Feuerstätten für feste Brennstoffe) Die nachfolgenden Hinweise betrieben werden.

  • Seite 7: Anlage Einschalten

    Programmwahlschalter ggf. auf eine andere Position stellen. Bedienungsanleitung Luftmenge einstellen Die Luftvolumenströme des Falls eine dieser Bedingungen beim Vitovent 300 sind werkseitig auf fol- Einstellvorgang nicht erfüllt wird, wird gende Werte eingestellt: automatisch der Luftvolumenstrom der übergeordneten Betriebsart ein- Red. Betrieb: 75 m gestellt.

  • Seite 8: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Position der internen Bedieneinheit 4. a/b drücken, um die Einstel- lung auf den gewünschten An der Bedieneinheit (Position siehe Wert ändern. vorstehende Abb.) folgende Arbeits- schritte durchführen: 5. F+a gleichzeitig > 3 s drücken, um den Wert zu spei- 1.

  • Seite 9: Zuluftöffnungen Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 7. a/b drücken, um die nächste zu ändernde Betriebsart wählen und diese wie in Arbeitsschritt 3 bis 6 beschrieben ändern. oder > 1 s drücken, um den Ein- stellvorgang zu beenden und zur Grundanzeige zurückzukehren.
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftöffnung für Deckeneinbau (DN 100), Einbau in Raummitte 1. Öffnungsweiten des Luftdurchlas- ses anhand des geplanten Volu- menstroms und des vorgegebenen Druckverlusts aus dem nachfolgen- den Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen.
  • Seite 11 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Öffnungsweite des Ringspalts B Luftstrahlrichtungen [mm]...
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Öffnungsweite des Ringspalts B Luftstrahlrichtungen [mm]...
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Fußbodenauslass (Zuluftelement für Bodeneinbau) 1. Öffnungsweiten des Luftdurchlas- ses anhand des geplanten Volu- menstromes und des vorgegebenen Druckverlustes aus dem nachfolgenden Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. Hinweis Zum Einstellen muss das Gitter herausgenommen werden.
  • Seite 14 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schieberöffnungsweite A [mm] gemessene Luft- geschwindigkeit [m/s] Luftvolumenstrom [m 1,26 1,89 2,52 2,62 3,78 5,04 3,78 5,87 7,56 5,04 7,56 10,08 6,30 9,45 12,60 7,56 11,34 15,12 8,82 13,23 17,64 10,08 15,12 20,16 11,34...
  • Seite 15 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Luftstrahlrichtungen...
  • Seite 16 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abluftventil für Wand- und Deckeneinbau 1. Öffnungsweiten des Luftdurchlas- ses anhand des geplanten Volu- menstromes und des vorgegebenen Druckverlustes aus dem nachfolgenden Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. A Ventilkegelstellung [mm] 3.
  • Seite 17 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Küchen-Abluftventil 1. Öffnungsweiten des Luftdurchlas- ses anhand des geplanten Volu- menstromes und des vorgegebenen Druckverlustes aus dem nachfolgenden Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. 3. Wert in das Inbetriebnahme-Proto- koll aufnehmen.

  • Seite 18: Luftvolumenströme Messen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Beispiel: Ventilkegelstellung bei Druckverlust = 56 Pa ermitteln: Luftvolumenstrom (nach Planung): = 55 m Ventilkegelstel- lung: +6 mm Luftvolumenströme messen Die Luftvolumenströme können über Hinweis die gemessenen Lufteintritts- und - Die Einregulierung der Luftmengen austrittsgeschwindigkeiten aus den mittels Flügelradanemometer ergibt Luftvolumenstrom-Diagrammen ab...
  • Seite 19 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftgeschwindigkeit messen 1. Messung durchführen (Anleitung des Messgeräteherstellers beach- ten). Hinweis Bei Zu- und Abluftöffnungen wird ein Messtrichter eingesetzt, in des- sen definiertem Querschnitt die Luftgeschwindigkeit bzw. der Luft- volumenstrom mittels Flügelrad- anemometer gemessen wird.
  • Seite 20 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftöffnung Wandeinbau A Anzahl der Öffnungen Abluftventil mit Nennweite DN 100 A Ventilkegelstellung...

  • Seite 21: Anlage Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenströme nachregulieren 1. Abweichung zwischen geplanten 4. Zweite Messung durchführen und und gemessenen Volumenströmen Nachregulierung prüfen. ermitteln. 5. Luftdurchlässe nach der endgülti- 2. Luftdurchlässe entsprechend der gen Einstellung fixieren (ggf. kon- Relation der Abweichung nachre- tern).

  • Seite 22: Gegenstromwärmetauscher Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gegenstromwärmetauscher reinigen 1. Rechte Gerätetür C öffnen (Rast- verschluss). 2. Kreuzschlitzschrauben B lösen und linke Gerätetür A öffnen. Achtung Mechanische Beanspru- chung der Lamellen des Gegenstromwärmetau- schers kann zu deren Beschädigung führen. Gegenstromwärmetauscher nicht an den Kunststoffla- mellen anfassen.

  • Seite 23: Filter Reinigen Oder Wechseln

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Filter reinigen oder wechseln Falls im Display der Fernbedienung Hinweis die Anzeige Filtercheck erscheint, Die Filter sind nach Bedarf zu reini- müssen beide Filter im Zu-und Abluft- gen und einmal jährlich zu wechseln. gerät gereinigt oder ersetzt werden.

  • Seite 24: Zu- Und Abluftgerät Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Neue bzw. gereinigte Filter in Füh- Hinweis rungen einschieben. Zum Zurücksetzen der Anzeige Fil- tercheck im Display der Fernbedie- Hinweis nung die Taste d an der Einbaulage berücksichtigen. Fernbedienung min. 3 s lang drücken. Alternativ kann auch die Taste d an der Bedieneinheit des Zu- und Abluft- gerätes ca.

  • Seite 25: Gegenstromwärmetauscher Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gegenstromwärmetauscher einbauen Achtung 2. Linke Gerätetür schließen und fest- Mechanische Beanspru- schrauben. chung der Lamellen des Gegenstromwärmetau- 3. Rechte Gerätetür einrasten. schers kann zu deren Beschädigung führen. Gegenstromwärmetauscher nicht an den Kunststoffla- mellen anfassen.

  • Seite 26: Zuluftöffnungen Und Abluftventile Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftöffnungen und Abluftventile reinigen 1. Leichte Verschmutzung: Zuluft- und Abluftventile mit feuchtem Tuch abwischen. 2. Starke Verschmutzung: Zuluft- und Abluftventile demon- tieren Zuluft- und Abluftventile feucht reinigen und wieder einsetzen. Anlage in Betrieb nehmen und Funktion prüfen Vereisungsschutzschaltung Die Vereisungsschutzschaltung ver- Soll vermieden werden, dass die Ver-...

  • Seite 27: Störungsbehebung

    Störungsbehebung Diagnose an der Regelung Übersicht der Bedieneinheit am Gerät Die Bedieneinheit liefert Informationen über den Betriebszustand sowie evtl. vorliegende Störungsmeldungen und erlaubt Abfragen und Änderungen der Gerätekonfiguration. Die Bedieneinheit verfügt über ein Digitaldisplay mit 4 Segmenten. In der Grundanzeige erfolgt die Anzeige der Betriebsart (1 = Normalbetrieb, 2 = Nor- malbetrieb, 3 = Bedarfsbetrieb) und des dafür eingestellten Luftvolumenstroms.
  • Seite 28 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Falls eine Störung vorliegt, zeigt das Das Gerät bleibt solange auf Störung, Display den entsprechenden Code an bis der Fehler behoben ist. Sobald (siehe nachfolgende Tabelle). dies der Fall ist, läuft das Gerät selbsttätig an; im Display erscheint wieder die Grundanzeige.

  • Seite 29: Regelungseinstellungen

    Regelungseinstellungen Übersicht der Menüstruktur...

  • Seite 30: Regelungseinstellungen Durch Die Fachkraft

    Regelungseinstellungen Übersicht der Menüstruktur (Fortsetzung) A Falls 5 min keine Taste betätigt C Parameterliste siehe Seite 30 wird und 40 B Falls 1 min keine Taste betätigt D Parameterliste siehe Seite 31 wird und 40 Regelungseinstellungen durch die Fachkraft Regelungseinstellungen abfragen In der Grundanzeige wird Betriebsart Hinweis und Luftvolumenstrom angezeigt...
  • Seite 31 Regelungseinstellungen Regelungseinstellungen durch die Fachkraft (Fortsetzung) Schritt- Anzeige Beschreibung Erläuterung (Beispiel) Meldecode Betriebsart C0 = keine Meldung C3 = Zuluftventilator läuft in Betriebsart konstanter Druck C6 = Abluftventilator läuft in Betriebsart konstanter Druck C7 = Korrektur max. Luft- volumenstrom bP.1 ohne Funktion tP.9 Außenlufttemperatur in °C...

  • Seite 32: Regelungseinstellungen Ändern

    Regelungseinstellungen Regelungseinstellungen durch die Fachkraft (Fortsetzung) Schritt- Anzeige Beschreibung Erläuterung (Beispiel) A.180u0.0 aktueller Druck Abluftkanal in Pa u0.0 Status Frostschutz 0 = kein Frostschutz 4 = Frostschutz durch Druckungleichgewicht 5 = Frostschutz durch Ausschalten des Zuluft- ventilators St.75 ohne Funktion Zahlenwert = aktuell ein- gestellter Luftvolumen- Pt.75...
  • Seite 33 Regelungseinstellungen Regelungseinstellungen durch die Fachkraft (Fortsetzung) 7. d > 1 s drücken, um zum Hinweis Einstellmenü zurückzu- Falls während des Einstellvorgangs kehren. länger als 1 min keine Taste betätigt Es können jetzt weitere wird, erscheint wieder die Grundan- Einstellungen gemäß den zeige.
  • Seite 34 Regelungseinstellungen Regelungseinstellungen durch die Fachkraft (Fortsetzung) Standardeinstellung: Druckungleichgewicht verhindern Einstellbereich: 0, 1 Für Parameter I7 wie auf Seite 32 beschrieben den Wert 0 einstellen. Parameter I10: Konstanter Druck ausgeschaltet Diese Einstellung bestimmt, ob das Einstellung konstanter Volumen- Zu- und Abluftgerät einen konstanten strom Volumenstrom gewährleistet oder ab einem bestimmten Widerstand einen...

  • Seite 35: Bauteile

    Bauteile Widerstandskennlinie für Sensoren Raumtemperatursensor und Außen- temperatursensor Sicherungen Die Sicherungen befinden sich auf Es kommen folgende Sicherungen der Steuerleiterplatte (siehe zum Einsatz: Seite 36). F1 2AT Bei Austausch ist die max. Verlust- Schmelzsicherung 250 V, max. Ver- leistung (siehe Herstellerangaben) zu lustleistung 1,6 W beachten.

  • Seite 36: Anschluss- Und Verdrahtungsschema

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema A Netzanschluss 230 V/50 Hz E Busverbindung OpenTherm B Gebläsemotor Abluft F Fernbedienung C Gebläsemotor Zuluft G Außentemperatursensor Pt500 D Interne Bedieneinheit H Raumtemperatursensor Pt500...
  • Seite 37 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) K Steuerleiterplatte Vitovent 300 F1 Schmelzsicherung 250 V F4 Schmelzsicherung 250 V...

  • Seite 38: Einzelteilliste

    Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! 004 Wärmetauscher Best.-Nr. und Herst.-Nr. (siehe Typen- 007 Filtersatz schild) sowie die Positionsnummer 008 Temperatursensor des Einzelteils (aus dieser Einzelteil- 009 Bedieneinheit liste) angeben. Handelsübliche Teile sind im örtlichen Einzelteile ohne Abbildung Fachhandel erhältlich. 010 Montageanleitung 011 Bedienungsanleitung Einzelteile 012 Serviceanleitung...
  • Seite 39 Einzelteilliste Einzelteilliste (Fortsetzung)

  • Seite 40: Protokolle

    Protokolle Liste der Regelungsparameter Parameter Einstellbe- Standard- Definition reich einstel- lung Luftvolumenstrom bei reduziertem Betrieb 180 m 75 m jedoch min. 10 m /h ge- ringer als Ein- stellung für Bedarfsbe- trieb Luftvolumenstrom bei Normalbetrieb 180 m 100 m jedoch min. /h gerin- ger als Ein- stellung für...
  • Seite 41 Protokolle Liste der Regelungsparameter (Fortsetzung) Parameter Einstellbe- Standard- Definition reich einstel- lung ohne Funktion 0, 1 ohne Funktion 0, 1 0 (Ein) ohne Funktion 1, 2, 3 1 (Abluft- ventilator) ohne Funktion 1 bis 24 h 24 h ohne Funktion 1 bis 240 s 60 s ohne Funktion...

  • Seite 42: Inbetriebnahme-Protokoll

    Protokolle Inbetriebnahme-Protokoll...

  • Seite 43: Inbetriebnahme-Protokoll Beispiel

    Protokolle Inbetriebnahme-Protokoll Beispiel...

  • Seite 44: Technische Daten

    Technische Daten Technische Daten Vitovent 300 Luftvolumenstrom 50 bis 180 Max. Luftvolumenstrom bei Pressung /h / Pa 180 / 200 Werkseitig eingestellter Luftvolumen- 75/100/150 strom bei Betriebsart Reduziert / Normal / Party Gehäuse Werkstoff Stahlblech Farbe weiß Geräusch- und Wärmedämmung...

  • Seite 45: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitovent 300 mit Fernbedienung mit den folgenden Normen übereinstimmt: EN 55 014 EN 60 335-1 EN 55 104 EN 60 335-2-30 Gemäß...

  • Seite 46: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abluft-Wäschetrockner Luftgeschwindigkeit 13, 19 ........Anemometer 13, 18 Luftkanäle...

  • Seite 48: Gültigkeitshinweis

    Gültigkeitshinweis Vitovent 300 mit Herstell-Nr. 3004 500 7 00001 ... Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
